将 Rhino 3DM 文件作为对象导入

  1. 使用此指令将Rhino文件作为单个对象导入至Archicad中:

    文件 > 图库和对象 > 将 Rhino 3DM 文件作为对象导入

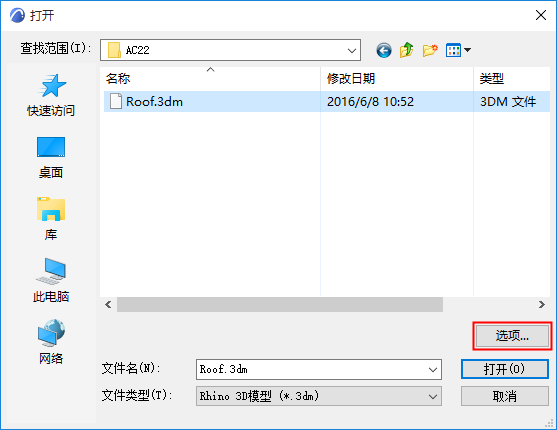

  2. 点击选项 作为Rhino打开选项:

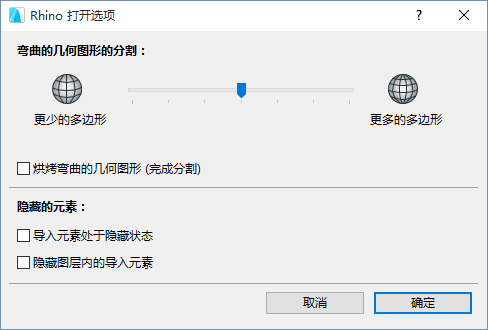

  3. 为分段和隐藏元素设定个性设置:

    • 弯曲的几何图形的分段：

      使用滑块来调整从Rhino导入的弯曲表面的分割。

      注意:

      • 分割滑块仅影响弯曲的几何图形，不影响平面元素
      • 如果您增加了分割(导致用于光滑表面的多边形的数量更多)，记得大量的多边形影响文件大小与性能
    • 烧制弯曲的几何图形
      • 可在导入前选择勾选 烘烤曲线几何图形复选框来完成分割。因此：
        • 一旦模型被导入到Archicad，您将不能在进一步调整分割
        • 另一方面，元素捕捉将可用
        • 一般来说，如果此项已勾选，那么模型导航过程可更快
    • 隐藏的元素

      使用这些控制项来定义Rhino”隐藏“元素的说明方式。

      在Rhino (与Archicad不同)中，一般来说隐藏一个单个元素，不论图层是否可视。默认情况下，这列隐藏的元素不能被导入到Archicad。

      为导入它们，勾选导入隐藏的元素复选框。

  4. 点击确定。

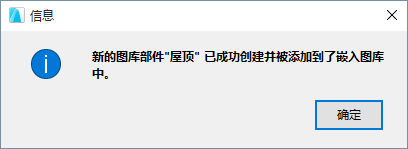

  5. 系统提示您导入过程已成功完成:

  6. 使用对象工具将其放置到项目中。

Archicad中的Rhino对象设置

作为Archicad中单个对象存在的Rhino文件被保存在Archicad嵌入图库中。

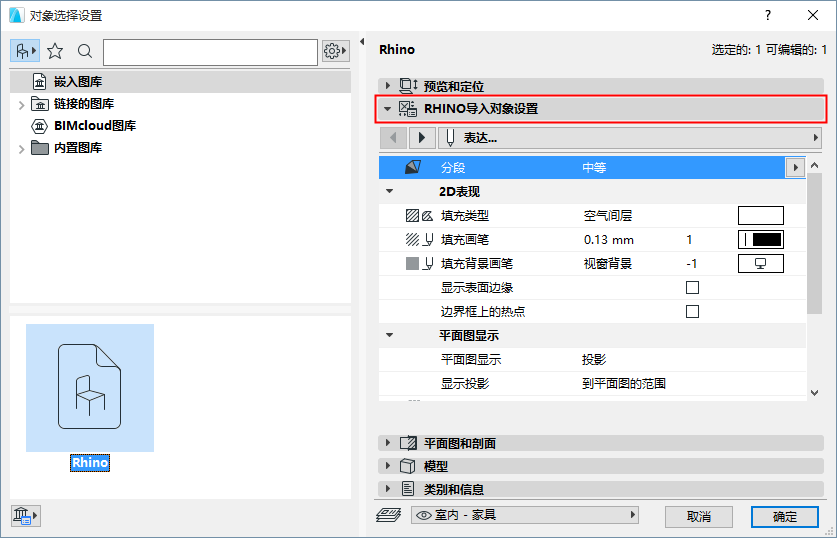

选择对象设置中的Rhino导入对象设置 面板对其表面进行设置。



注意下面的特殊Rhino的参数：

分割

该控制项可用于从Rhino导入的对象，如果您不在导入时勾选烧制弯曲的几何图形选项。

使用分割弹出式对话来调整选定的弯曲对象的光滑度。记住大量的多边形可能影响文件大小与性能。

2D表示法

  • 显示表面边缘:如果您想在2D中查看内表面边缘，显示它们。
  • 在边界框上的热点：如果您想在2D中对象的边界框里查看附加的热点，将它打开。这可能是有用的，例如，用于标注一个诸如幕墙的正交对象。
