创建新的自定义IFC属性

IFC属性是分配给IFC实体的附加信息项。它们被组织到属性集中（IfcPropertySet）。

buildingSMART为每个支持的IFC模式（包括IFC2x3、IFC4和IFC4x3）定义了标准化的属性集。标准属性集名称以前缀Pset_开头。

您可能希望创建自定义IFC属性。

  • 您可以使用IFC项目管理器或元素设置对话框仅为特定元素创建自定义属性。
  • 您还可以为特定 IFC 类型（例如 IfcCurtainWall）的所有元素创建自定义属性：为此，请使用导出转换器中的“用于 IFC 导出的属性映射”。在出现的对话框中，您还可以创建映射规则以向这些属性赋值。

为单个元素创建自定义IFC属性

对于所选元素，可以通过“IFC 项目管理器”或元素设置对话框创建自定义 IFC 属性。

  • 新创建的IFC数据将出现在定义的信息集中，或者在IFC项目管理器的“类别参考”下，以及列示参数中的元素设置对话框。
  • 这样新创建的IFC数据以前面带一个红色X显示，意味着您可以在任何时候删除它们。
  1. 在“IFC 项目管理器”中，选择该元素。
  2. 点击新建，

  3. 在出现的对话框中，创建自定义IFC属性。

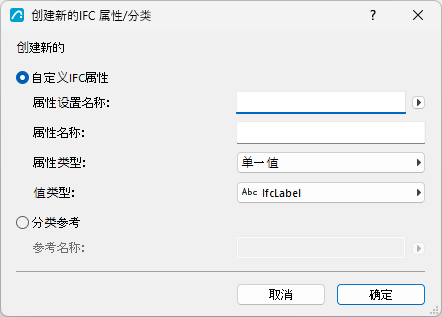

创建新的IFC属性/分类

  1. 输入新的自定义属性集名称；或者从先前为相同元素类型定义的现有属性集名称列表中进行选择（单击箭头图标以访问此列表）。

    注： 要避免出错（并且要保持标准属性定义的规则），向自定义属性设置提供名称时，不要使用标准“Pset”前缀。
  2. 输入新建信息名称。
  3. 选择一个信息类型（单个、枚举、复杂等等），如下表所述。
  4. 将值类型设置为标签、文本、整数、布尔等。

    参见单位转换用于IFC导出

属性类型：

定义

单一值

一个属性对象，它有单个被分配的值（数字或描述）。

枚举值

一个属性对象，它的值从枚举中选择。

界限值

一个属性对象最多有两个被分配到的值（数字或描述），第一个值指定了上限并且第二个值指定了下限。

列表值

一个被分配有两个列表值（数字或描述）的属性对象，与有两列的表格相对应。

清单值

一个被分配有几个值（数字或描述）的属性，与排序列表相对应。

参考数值（仅IfcCalendarDate）

参考日历日期类型实体（日、月和年）的属性对象。

值类型：

定义

IfcAreaMeasure

一个表面范围内的真实的 类型值。值必须设置为平方米，但是要依据面积单位设置在导出中的重新计算 。

IfcBoolean

简单的布尔类型的定义的数据类型。值：对或错。

IfcIdentifier

一个标示符是字母数字字符串（最多255个字符），它允许识别个体的事情。它可能无法提供自然语言的含义。

IfcInteger

简单的整数 类型的定义的数据类型。在IfcInteger中包含的比特数是不受限制的，但是在实践中它是实现特定的。

IfcLabel

标签是可以被某物参考的术语。IfcLengthMeasure它是一个代表某物的人类可解释的名称的字符串（最多255个字符） ，并且应有自然语言的含义。

IfcLengthMeasure

距离的真实类型值。值必须设置为米，但是要依据长度单位设置在导出中的重新计算。

IfcLogical

简单的逻辑 类型的定义的数据类型。值：对、错或未知的。

IfcMoneteryMeasure

钱数量真实的 类型值，不考虑其货币。货币单位可以在货币单位设置中设置。

IfcPlaneAngleMeasure

平面图中一个角度的真实的 类型值。值必须设置为弧度，但是要依据角度单位设置在导出中的重新计算。

IfcPostiveLengthMeasure

长度测量应该大于0。值必须设置为米，但是要依据长度单位设置在导出中的重新计算。

IfcRatioMeasure

相同种类的两个物理数量之间关系的真实类型值 。在百分比中给出的输入以十进制值表示：例如，25% 变成0.25。

IfcReal

简单的真实类型的定义的数据类型。真实的领域都是理性的、非理性的和科学的实数。这里的精度是不受限制的，但是在实践中它是实现特定的。

IfcText

意在被读取并被人理解的字符的字母数字字符串 。仅用于信息的目的。没有字符数限制。

IfcTimeMeasure

持续时间周期的真实的类型值。时间单位必须在时间单位设置中设置。

IfcVolumeMeasure

主题的实体内容的真实的类型值。值必须设置为立方米，但是要依据体积单位设置在导出中的重新计算。

更多类型…

见 “按字母顺序排列” > “定义的类型Defined Types”中的定义： htt https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/ ps://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/

注： 未在上述表格中列出的所有其他的“测量”-；类型属性被处理并且导出时不带任何单位设置。
