应用预定义规则

使用该功能来创建基于自动（基于.xml）规则的分类参考数据。

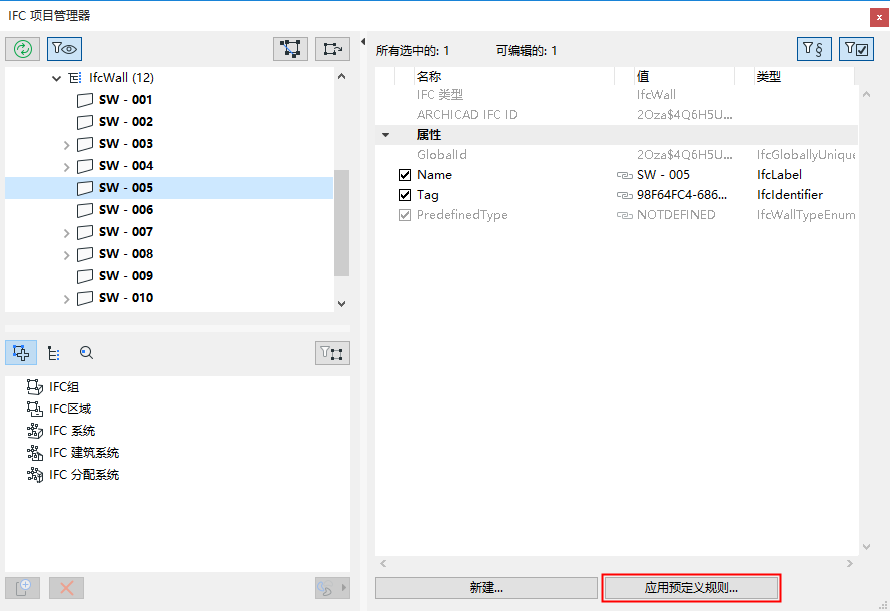

  1. 在IFC项目管理器中，点击 应用预设规则。


根据不同的结构，有三种类型的预定义规则：

  • “树状列表”规则:从一个树状结构数据库选择一个元素，创建新的数据
  • “表状”规则:从一个表中选择一行，创建新的数据
  • “命令”规则:开始规则命令，创建新的数据

程序包含工厂定义的内置规则 (这些变化取决于您的Archicad 的本地版本)。

  • 可用的规则可以从下列文件夹中获得，新创建的规则将也能保存到下面的位置：
  • 在Windows上：Graphisoft\Archicad \默认值\IFC Rules
  • 在Mac：Applications\Archicad \Defaults\IFC Rules

应用预定义规则:例子：

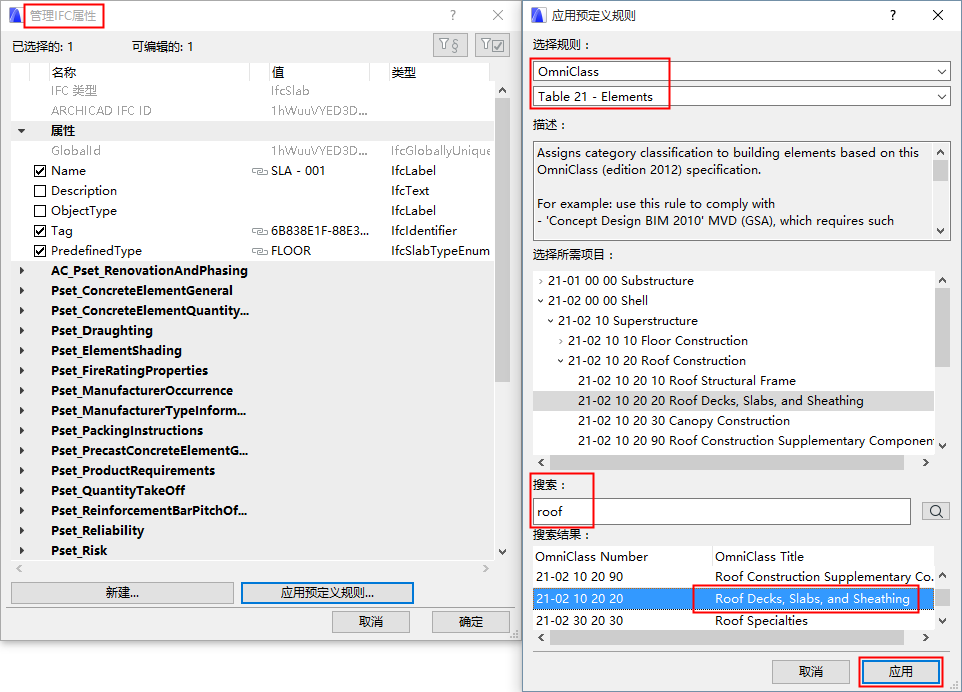

使用“OmniClass/表21-元素”规定，对一些屋顶板(IfcSlab)分配类别：

  1. 在模型里，选择板元素，将其分类(您可以使用“查找&选择”)。打开设置对话框并点击分类与信息面板中的“管理IFC信息”。或者，从IFC项目管理器树状图中选择相应的IfcSlab项。
  2. 点击应用预设规则。从对话框中选择“OmniClass /表21 - 元素”规定。
  3. 在数据库搜索字段输入文本“屋顶”，单击搜索图标执行搜索。（将基于任何部分文本在数据库（树列表和表格）中的规则中进行搜索。）
  4. 从搜索结果区域中选择“屋顶平台，板和包板” 标题。

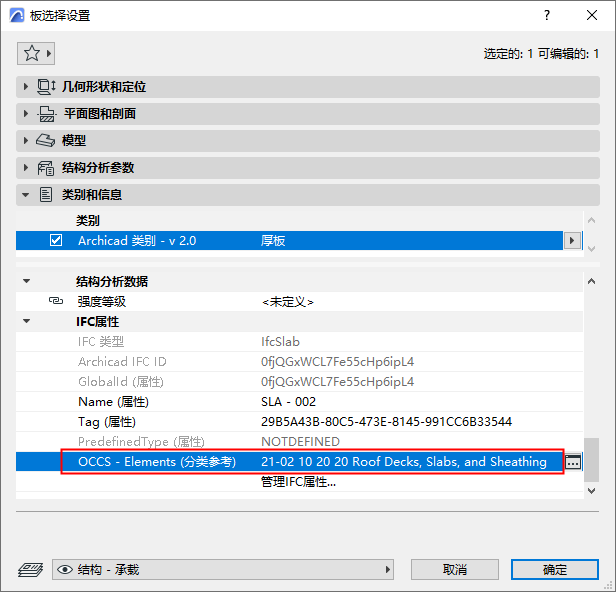

  5. 点击“应用”。生成分类参考，带有名称为“屋顶平台，板和望板”， 带有一个ItemReference 值为“21-02 10 20 20”, 以及符合OmniClass标准的其他数据。


注释

  • 一旦您选择了一个元素，只有可以应用的规则可以在“选择规则”列表中可用（例如，如果您选择了IfcProject，那么“概念设计BIM2010（US GSA）/项目客户/所有者和项目建筑是”规则可以使用）。所有不可用的规则都是灰色的。
  • IfcElement 包括建筑、分布（MEP）和设备元素。
  • 如果规则已关联到没有设置对话框的元素中（比如，IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject and IfcGroup），那么特定的规则就无法应用于设置对话框。
  • 您可以创建和编辑您自己的.xml格式的规则。建议详细考察一个已经存在的规则文件的结构（这可能包含多个规则），可以通过复制创建一个相似的新规则。
