在元素层管理IFC数据

在导入的IFC模型元素中，在各自的设置对话框中创建元素，在元素层显示它们的标准和自定义的IFC数据。

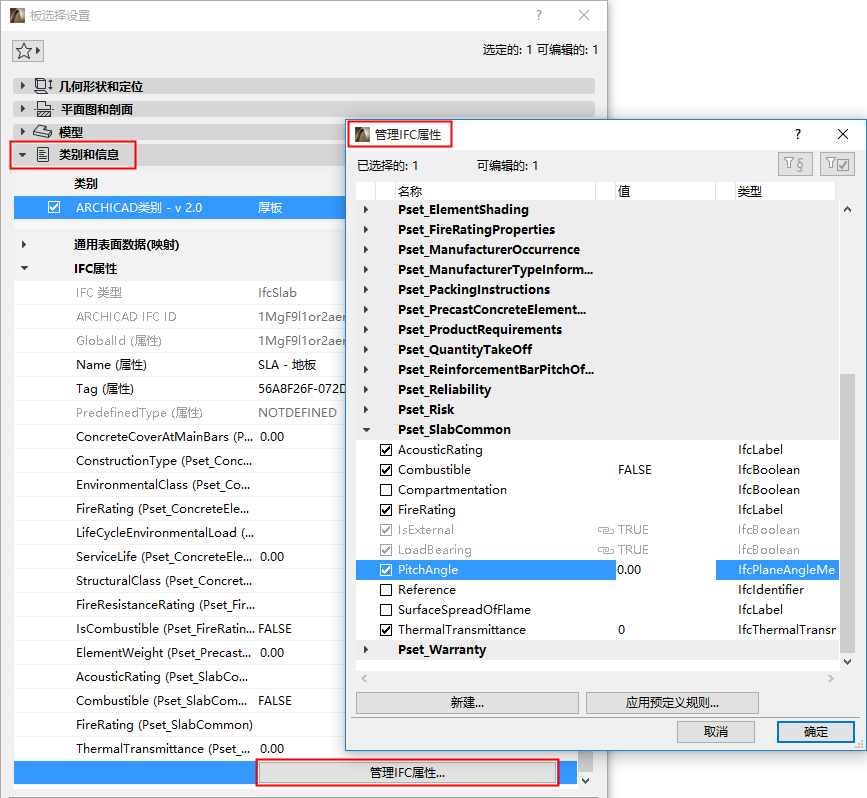

依据从元素设置（分类与信息面板）中打开的预定义的规定 （在 管理IFC信息对话框中），新IFC数据可被自动或手动添加到元素。管理IFC属性的界面及其所有功能与IFC项目管理器对话框右侧的一样。

关于详细的功能描述，见 IFC 项目管理器

新数据显示在元素设置对话框的类别和属性面板中的IFC属性下。这里，您可以对仍然为空的可用数据字段分配值。



用IFC数据工作:元素设置vs. IFC 项目管理器



元素设置对话框

IFC 项目管理器

管理水平

元素-仅层高

项目水平

IFC数据所有者
  • 建筑元素：
  • Zone (IfcSpace)
  • 建筑元素：
  • 空间元素：
  • IfcProject
  • IfcSite
  • IfcBuilding
  • Story (IfcBuildingStorey)
  • Zone (IfcSpace)
  • IFC 分配
  • IFC 类型产品
  • IFC容器

功能
  • 汇总并列出IFC数据
  • 允许您能够创建，编辑和删除IFC数据
  • 允许您使用预定义的规则
  • 过滤映射信息
  • 过滤器只有IFC数据有值
  • 汇总并列出IFC数据
  • 允许您能够创建，编辑和删除IFC数据
  • 允许您使用预定义的规则
  • 过滤映射信息
  • 过滤器只有IFC数据有值
  • 在Archicad 模型和IFC模型之间浏览
  • 显示区域 (IfcSpace) 控制
  • 允许您向IfcSite 或IfcBuilding直接分配元素
