使用IFC数据定义元素标准

元素标准可在下述功能中包含IFC数据：

  • 查找 & 选择
  • 按标准保留元素(团队工作)
  • 交互式清单- 列出分配给当前项目元素的IFC数据

在这些对话框中：

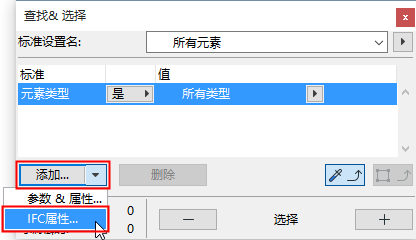

  1. 定义元素标准时，选择“添加”弹出列表中的“IFC属性”。

  2. 选择IFC属性对话框将出现。

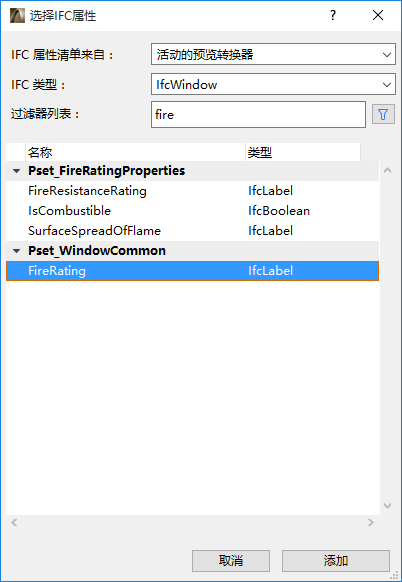

    选择IFC属性

    所有添加至项目的IFC数据都列于此处。

    可缩小显示的数据范围：

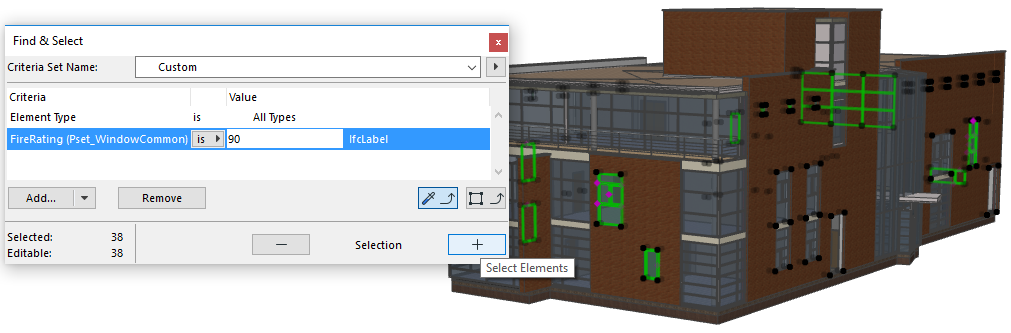

    • 在活跃预览转换器中包含IFC属性（与项目中目前使用的相反）。例如，您可能想定义一个包括属性的查找 & 选择标准设置(例如，防火等级)，该设置可能尚未存在于您的项目中
    • 仅查找所选IFC类型的IFC数据；与/或
    • 在“过滤器”列表区域中，通过键入任何文本串来搜索IFC数据。

  3. 选择IFC数据项目以使用元素标准。单击添加 。
    • 多个选项有效
    • 如果在列表中选择了属性设置，那么所有的包含的属性将被添加到标准中。
    • 如果选择一个属性文件夹或一个分类参考文件夹，那么在文件夹中包含的所有项将被添加到标准中。

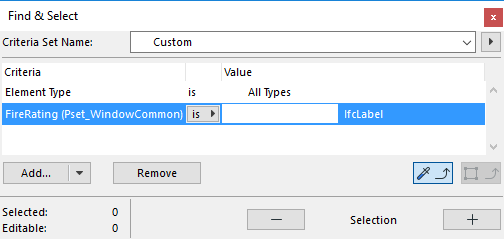

  4. 根据其类型（标签，整数，布尔等）定义标准的运算符和数值。
    注： 在查找&选择中：可通过使用拾取设置从模型中获得IFC数据标准的值， 并且元素所有者的拷贝设置工具有相同的IFC数据类型。


在IES方案中使用IFC属性

  • 如果在列表中选择一个信息集，那么包含的所有信息将作为栏目添加。
  • 如果您选择 “IFC分配”作为清单区域的参数，那么表格将列出 (在不可编辑格式中)所有属于IFC分配（命名为它们的分支）的元素 。如果一个元素有多个分配，所有的分配将被列出，用“，”隔开。
  • 如果列出元素的“IFC类型产品”数据，那么清单表将产生两列：“IFC类型产品 - 类型” (例如‘IfcWallType’和IFC类型产品 -命名”) (IFC类型产品的命名属性)。

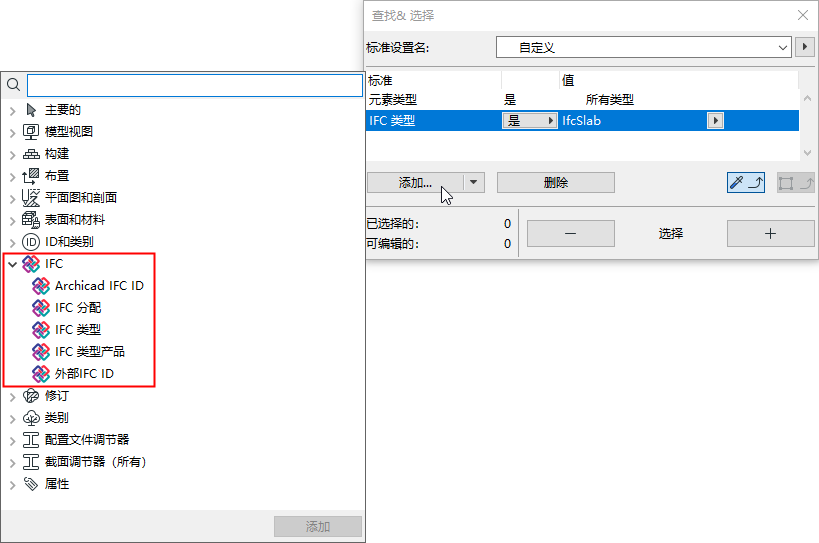

将IFC数据类型作为元素标准

在标准或字段选择界面（如查找&选择对话框）：

  1. 点击添加 按钮。
  2. 在出现的属性列表中选择一个IFC数据类型：

    • Archicad IFC ID (Globalid IFC属性通过Archicad自动分配到每个元素)
    • 外部IFC ID (Globalid IFC属性根据IFC导入被分配给每个元素)
    • IFC分配，例如IFC组。
    • IFC类型（见下方）
    • IFC类型产品，例如IfcColumnType。

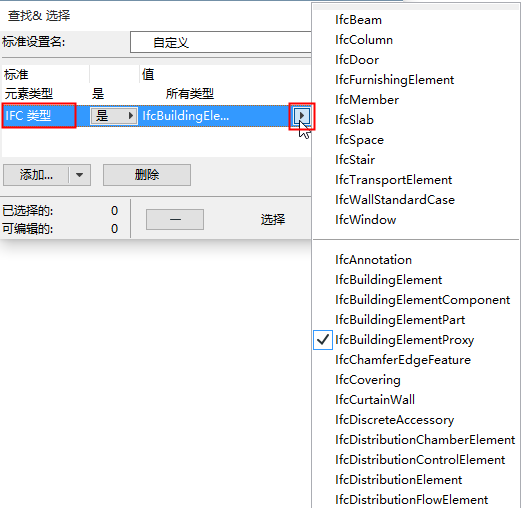

  3. 对于IFC类型：列表分为项目中的所有可用类型（线上方）以及可显示和建模的所有类型（线下方）。


IFC类型列表包括所有所谓的“母”元素类型（这些是在IFC实体层次结构中位于其他元素之上的收集器实体） - 例如，IfcBuildingElement。

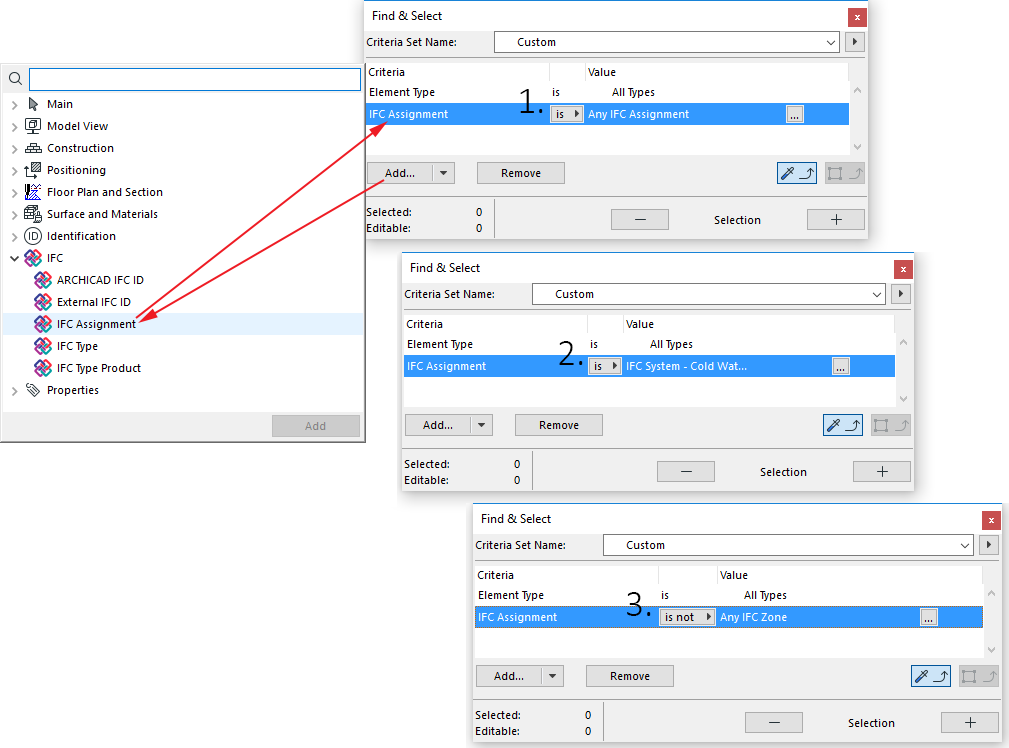

下方例子为有可能使用IFC数据作为标准的查找&选择：

  1. 查找属于任何分配中的所有元素。
  2. 查找特殊IFC系统中的所有元素。
  3. 查找所有还没有被分组到IFC区域中的区域。

    注： 在查找&选择中：“拾取设置”功能不能在IFC分配和IFC类型产品标准中工作。
