数据转换用于IFC导出

文件 > 互操作性 > IFC > IFC转换器

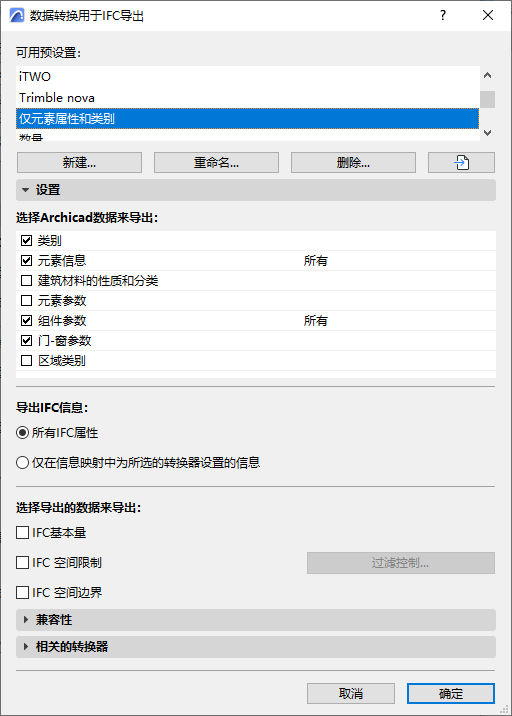

选择转换器以导出和打开数据转换预设。

使用此对话框定义哪个数据应被导出到IFC，除元素几何图形外。此类数据可以用于与设施管理、能耗分析或成本估算程序的数据交换。



选择Archicad数据来导出：

选择您想导出的数据类型。

所需数据的变化取决于产生的IFC文件的目的（以及用于打开及/或编辑功能的软件。）

  • 类别

    Archicad类别以IFC分类参考数据形式导出。

  • 元素信息

    确认将Archicad属性以IFC属性形式导出。(Archicad属性可在选项 > 属性管理器中定义，并被分配到其设置对话框内的独立元素中或通过交互式清单进行分配。)

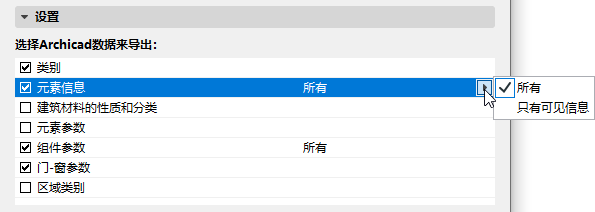

    • 选中此列表项并通过弹出框来选择导出所有属性, 或仅可视属性 。

      注： 只有当您加载了控制Archicad中的信息可见性的插件，可见信息选项才有用。如若并未加载此类插件，那么在所有情况下都会导出所有信息。
  • 建筑材料的性质和分类

    选中此选项，可以将建筑材料属性（在“选项>元素属性>建筑材料”中定义）导出为IFC属性，并导出“建筑材料分类”为“IFC分类参考”。

    在IFC 2x3中:导出的建筑材料数据与导出元素互相关联。

    在IFC4或IFC4.3版本中：导出的建筑材料数据与IFC材料相关联。

  • 元素参数

    确认根据类型导出元素参数，该元素参数可转换至IFC数量或IFC属性。

    注意：选择此选项将显著增加IFC文件大小。只有当那您知道目标应用程序可以读取这些数据时，导出参数。

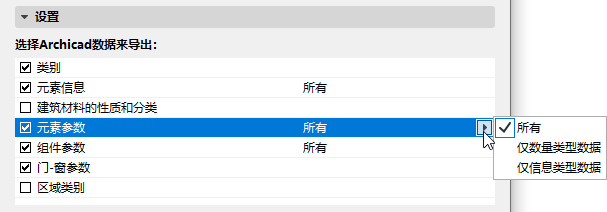

    为按照类型过滤导出的参数:选中此列表项并通过弹出框选择导出所有 参数, 或 仅数量类型/属性类型数据。


    • 数量类型数据包括比如重量、长度、面积、体积、时间等。对于可读取数量的程序交换的数据有用。
    • 属性类型数据包括比如图库部件参数等。
    • 数量类型数据包括比如重量、长度、面积、体积、时间等。对于可读取数量的程序交换的数据有用。
    • 属性类型数据包括比如图库部件参数等。

      导出的组件数据可以在IFC接收程序（例如Solibri）中解释。

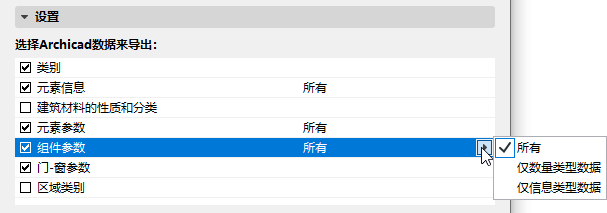

  • 组件参数

    根据类型以IFC属性或IFC数量形式导出与复合结构表面和复杂截面组件相关的参数。

    为按照类型过滤导出的参数:选中此列表项并通过弹出框选择导出所有 参数, 或 仅数量类型/属性类型数据。


  • 门-窗参数

    将洞口详细信息导出为 IFC 门-窗衬砌或面板属性。

  • 区域类别

    导出区域内的区域类别数据（代码和名称）作为一种IFC空间分类参考数据（ItemReference和名称）。

导出IFC信息：

选择要导出的IFC信息和分类参考要使用的选项：

  • 所有IFC信息（在IFC项目管理器中的所有可见信息，并未安装过滤器）
  • 仅关于选定转换器的属性可在属性映射预设中设定。(如果您打开仅显示来自预览转换器的属性 过滤器，那么这些属性就会显示在IFC项目管理器中)

选择导出的数据来导出：

勾选一个或多个数据类型导出到IFC模型。

  • IFC基本量

    勾选此项将数量统计参数（大小、面积和体积）导出到IFC。对成本估算应用程序有用。

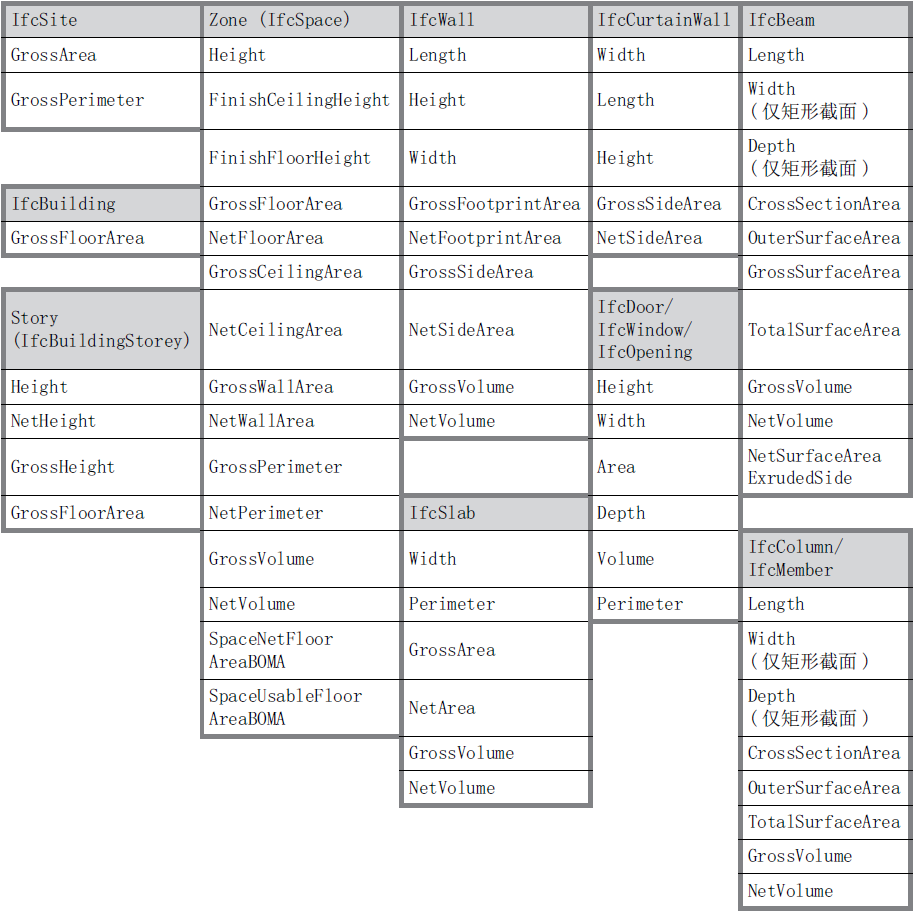

    下表总结了当使用此选项时，通过实体类型自动计算和导出的基本量。IfcSite的基本量值可以手动在 信息 > 项目信息 (场地总周长和场地总面积) 中设置。

    图 1. 导出IFC基本量
  • IFC 空间限制：导出数据定义区域和它们包含的对象之间的关系。此功能在设施管理应用程序中有用。
    • 空间限制仅适用使用对象、灯、变形体或板工具创建的区域内的元素。
      • 对于对象、灯或变形体元素：只有当这些元素的始位楼层与区域中的相同，且元素的边界框的中心落在区域的2D多边形内的情况下，它们才能进行空间限制。
      • 只有当板的参考线落在区域顶部/底部内，且板多边形落在区域多边形内，该板才能进行空间限制。
    • 点击过滤器限制 以通过它们的IFC元素类型限制空间限制的内容。

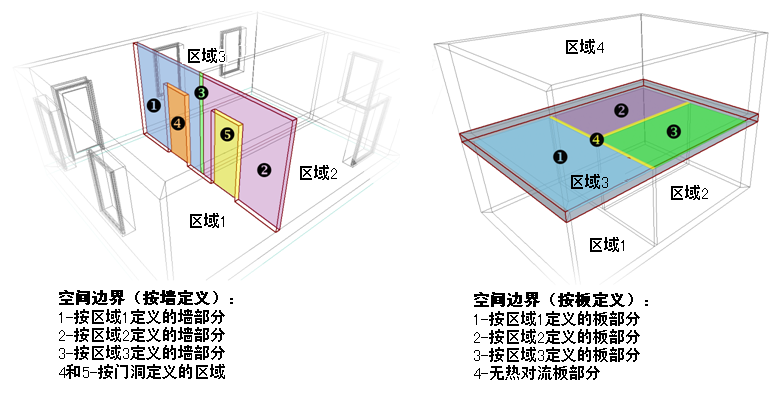

  • IFC空间边界：导出区域的几何图形数据。(在热量计算应用程序中有用。)

    区域包括精确的、对热计算软件很有用的几何数据。区域在几何方面是3D实体，通常情况下由两块板和四面墙形成。空间边界定义区域(IfcSpace)和包围它们的建筑元素之间的逻辑连接关系。在实践中，墙、板、屋顶、窗、门等，都有不同的热传导属性。如果您激活了“IFC空间边界”选项，空间边界和它们之间的关系(IfcRelSpaceBoundary) 将与区域(IfcSpace) 一起导出到IFC文件。

    换句话说，Archicad 将计算形成每个区域的元素的位置、大小和连接关系。区域边界根据已定义的范围，并由连接的构件及洞口切割生成。



    参见能量评估:直接从BIM到BEM。
