结构元素偏好

跨楼层的线型类型显示

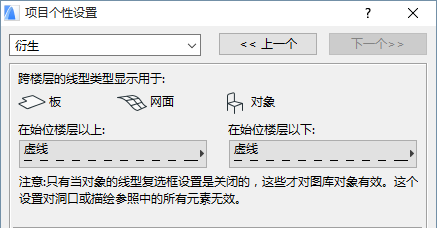

选择一种线型，用于显示出现在始位楼层上下楼层的板和网面的轮，以及某些对象。

注：这个设置对描绘参照中的墙、屋顶或壳体、它们的洞口或任何元素都没有影响。

注：如果已开启设置对话框中的覆盖对象的线型 复选框，那么这些线型仅作用于对象。

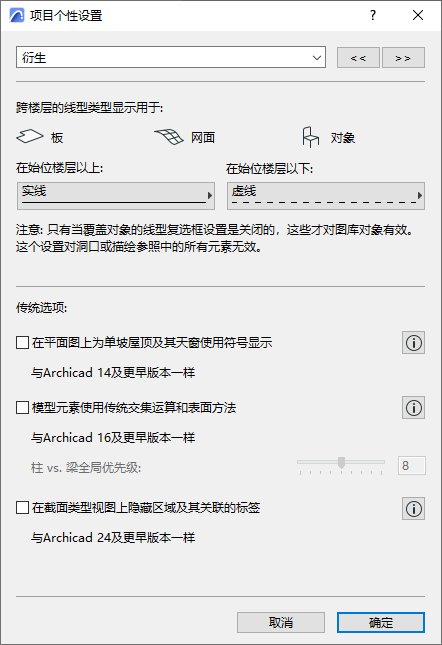

如果想让单平面屋顶及任何天窗都在Archicad 14 或更早的版本中显示，勾选该复选框。点击右侧的信息按钮，看到不同显示的说明。

（更多信息，点击该选项右侧的信息按钮。）

注：旧版相交模式可能会在将来版本中停止使用。

Archicad 17引入了基于元素建筑材料的智能相交功能。

当您打开旧版本的项目（Archicad 16和更早版本）时，可以选择使用这些最新的相交方法（旧版模式关闭）。要继续使用旧方法，可以改为使用旧版模式（旧版模式打开）。

以下各节描述了这两种模式之间的区别。

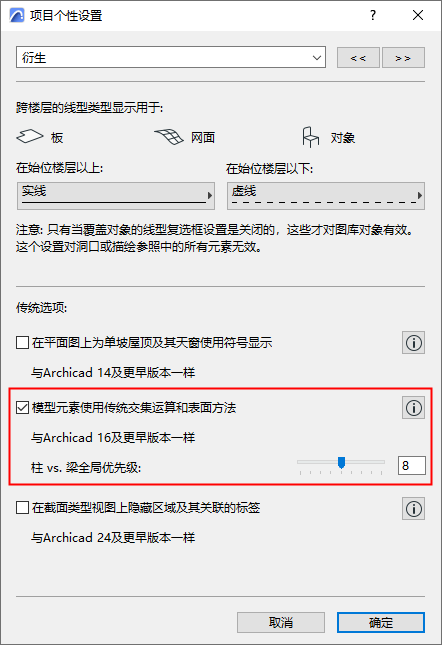

在项目中有两种方式启用旧版交集模式：

旧版相交模式（旧版模式开启）产生以下限制。另外，请注意，在以后的版本中，可能会停止使用旧版相交模式。

自动和建筑材料基于优先级的相交 在3D中无效。在Archicad 16中使用的连接方法及早期的版本将被使用。当对较旧的项目起作用时您可能更喜欢这个，以确保现有的交集保持不变。
建筑材料 属性可用 – 但基于优先级的联接在3D中将不起作用（除开墙，此处其作用与 Archicad 16及更早版本中的作用相同）。而是使用下面的滑块为与梁相交的列设置全局优先级。（请参见下面的说明）。
被分配给建筑材料的表面不会被显示。只有元素层高的表面可以显示。
表面涂色器 不可用
表面清单 不可用
梁和柱的扩展的几何图形功能（Archicad 23中新增）不可用。包括多分段、末端切面，变截面和垂直弯曲几何图形如在旧版模式下尝试使用不支持的几何图形方法，则产生的元素将高亮显示。（参见对高亮的反转元素使用统一的颜色。）

下表说明了旧版模式（复选框为勾选）如何影响不同的结构元素。

元素类型	在旧版模式中的行为（复选框为勾选）
墙	不会和非墙的元素相交。显示墙与墙的相交，并带有简化的3D反馈。
板和变形体	建筑材料的优先级无效。
柱	建筑材料的优先级无效。与梁相交时，请使用旧版选项下的优先级设置。不支持多重分段，端部截面，锥形梁。
梁	异形梁忽略单个组件的优先级，并将使用元素设置中的“连接顺序”。不支持多重分段，端部截面，锥形梁。
屋顶和壳体	复合材料元素将忽略单个复合层的优先级，并将使用元素设置中的“相交顺序”。
洞口（通过AC23及更高版本的洞口工具）	仅在平面图上显示为2D符号。在3D中不可见。

如果您打开较旧版本的项目（Archicad 16和更早版本），则可以选择使用最新的相交方法（旧版模式关闭）。

旧版模式开启时可用。

该滑标定义项目中所有柱和梁之间的关系。当梁与柱相交放置时，优先级较低的元素将在3D内被剪切，即删除相交部分。优先级较高的元素将保持完整。这也对体积计算适用。

注：柱的优先级号码总是偶数，并可以在此对话框中定义为常规设置。在“梁工具设置”（“模型”面板）中分别为每个梁设置“梁连结点顺序”。

从 Archicad 25 更新开始，区域在剖面、立面和内部立面图上可见。此外，区域具有关联的标签。如要保持旧项目的外观，请启用此复选框：区域及其标签在这些视图中将不可见（例如，在早期的 Archicad 版本中）。
