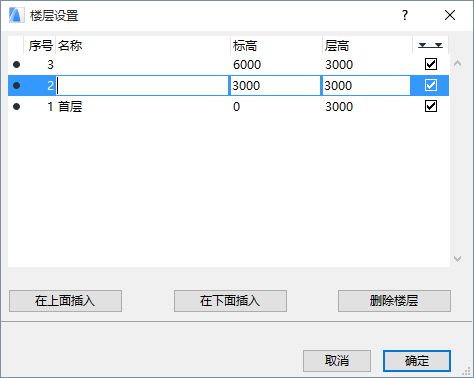

楼层设置对话框

要访问此对话框，进行下列操作之一：

• 使用楼层标签的上下文菜单
• 点击设计>楼层设置命令。
• 从浏览器的选定楼层，或楼层文件夹的上下文菜单中选择楼层设置。





使用顶部的分割条调整列宽。

对话框的靠上部分提供一个设计中当前楼层的滚动列表。当开始一个新项目时，可能有几个默认创建的楼层。每一个项目至少必须包括一个楼层。

要激活一个楼层，请在列表中选择它，并点击"确定"。平面图将显示该选定楼层。

在上面插入/在下面插入：点击按钮以在列表中当前选定的楼层上或下创建新的楼层。

当选择了楼层的名称时，可以编辑其名称、标高（到项目零点）、到上面楼层的高度，以及是否显示剖面图上的楼层标高线。编号区域是不能手动编辑的。

多重选择可用，同时一次性为多个楼层编辑这些数值。

楼层高度和标高修改的解释是不同的：

• 如果您修改一个楼层的高度，那么这将影响其上（如果楼层编号是正的）或其下 （如果楼层编号是负的）所有楼层的标高。在实践中，您通过将一个楼层的高度变大或变小来拉伸或缩小整个建筑物。其他所有楼层的高度将保持不变。
• 如果您修改一个楼层的标高 ，那么这将影响它上一层或下一层楼的高度。在建筑实践中，您只改变单独一层楼的层高，同时保持建筑物的剩余部分不改变。其他所有楼层的标高将保持不变。
  注： 更改楼层高度可能导致元素反向：它们的顶部标高将降到底部标高之下。

  参见反转的元素。

显示剖面图上的层高（楼层设置右边较远的图标）：选择此复选框以在剖面图中显示此楼层的标高线。

更多信息，参见显示/隐藏剖面图/立面图/室内立面图中的楼层标高线。

删除楼层：点击此按钮以删除所选楼层。
