模型视图结构元素的选项

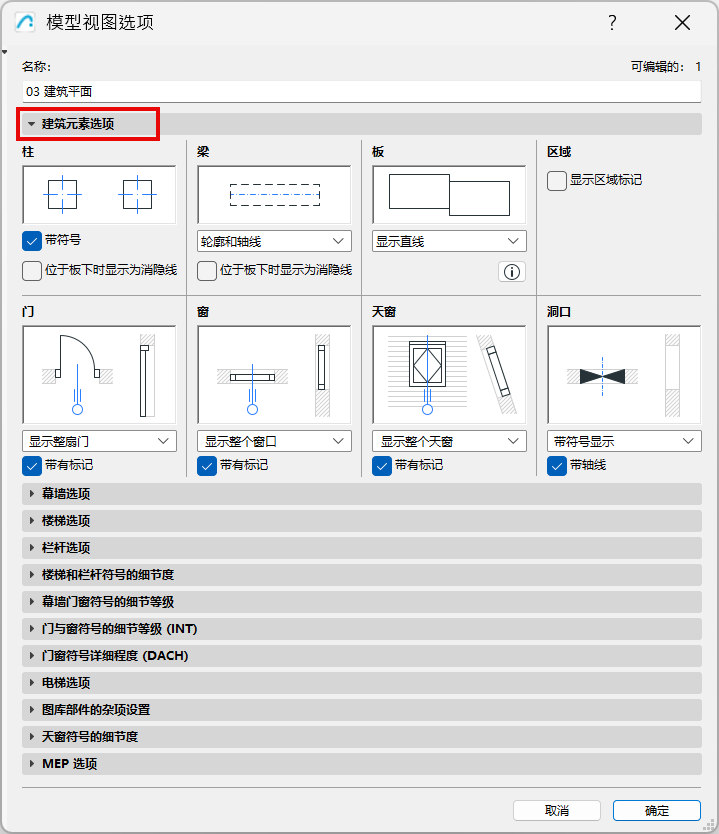

建筑元素选项

要访问这个面板，转到 文档 > 模型视图 > 模型视图选项。

一般信息，参见模型视图选项。



各设置组旁边的预览窗口会指示结果。

柱

  • 使用 符号 检查以显示在每列的列设置（平面图和剖面面板>平面图符号）中选择的符号。
  • 板下的消隐线：选中此项以使用消隐线显示板下的柱。（在柱设置中定义消隐线的属性。）

梁

  • 轮廓和轴线
  • 仅轴线
  • 仅轮廓
    注： 您可以在“梁设置”（平面图和剖面面板）中覆盖单个梁的“轴/轮廓”设置。
  • 板下的消隐线：选中此项以使用消隐线在板下方显示梁。（在梁设置中定义消隐线的属性。）

观看视频

板

对于相邻的板（在同一平面中具有相同的顶面）：



选择一个选项以显示或隐藏分界线。

ShowLines.png   EliminateLines.png   UseHidden.png

  • 显示直线
  • 消除线条
  • 使用消隐线

观看视频

区域

  • 显示区域标志:勾选该复选框来显示您项目中的区域标记。（默认关闭。区域与关联的标签一起放置。）

门/窗

单独为门和窗设置这些选项。

  • 显示完整的门/窗：门/窗会通过合适的符号在平面图和剖面类型的视图中显示。

    带有标记：勾选此框以显示带标记的门/窗（如果已在设置对话框中分配。）

  • 只显示洞口：门/窗的位置（而不是门/窗本身）在平面图和剖面图中，将由墙中的洞口表示。

    带轮廓:在平面图内显示的门/窗洞口中包括轮廓线。

  • 在平面图上隐藏：已放置的门/窗或洞口不在平面图上显示 。（在剖面图类型的视图中，仅显示洞口。）

天窗

  • 显示整个天窗：按照主屋顶或壳体的平面图显示个性设置，天窗会在平面图和剖面类型图中显示。

    带有标记：勾选此复选框以显示带标记的天窗（如果在天窗设置对话框中分配了任何标记）。

  • 只显示洞口：天窗的位置（而不是天窗本身）在平面图和剖面图中，将由屋顶/壳体中的洞口表示。
  • 在平面图上隐藏：已放置的天窗或天窗洞口不在平面图上显示（在剖面图类型的视图中，仅显示洞口。）

洞口

  • 带符号显示：在平面图和剖面视图中显示洞口及其符号。

    带轴线:同时也显示轴线。

  • 只显示洞口：不显示符号，但您可以选择显示轴线。
  • 隐藏：在所有视图（包括平面图、3D和剖面视图）中隐藏洞口
