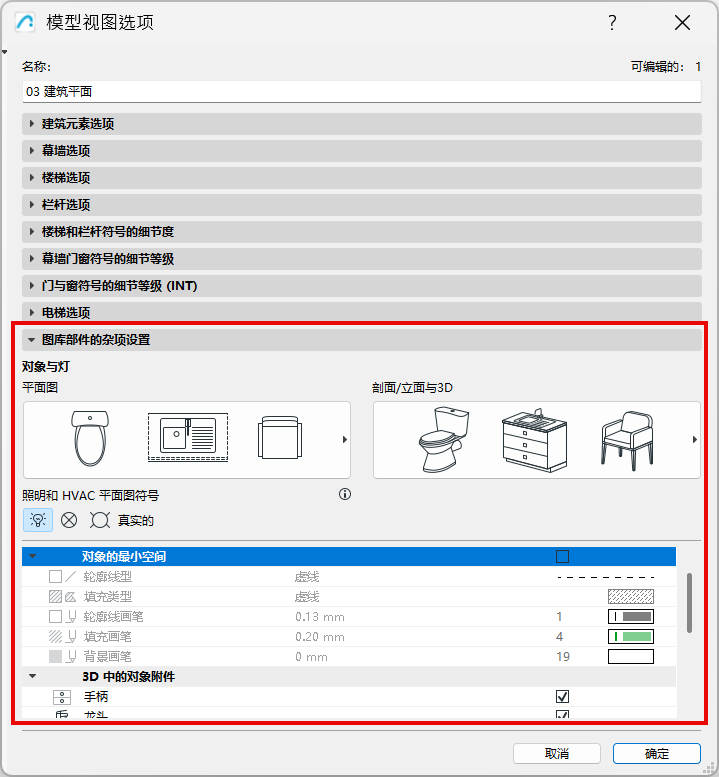

用于图库部件的杂项设置

对象的最小空间

勾选此复选框可使用轮廓和填充在平面图上显示对象的最小空间。为轮廓的线型和画笔、填充类型/画笔/背景选择选项，并和材料设置。

最小空间轮廓/填充显示是所有定义为最小空间参数的对象的显示。

• 对于对象，使用对象设置中的最小空间参数。

对象和灯的细节等级

设置平面图中的细节等级:

• 全部的、中间的、或低的

及在剖面/立面和 3D 投影中：

• 全部的、简化的或示意性的

对象和灯使用的是在此按照默认设置定义的细节等级(按照模型视图选项)。关于一个特定的对象/灯，如果控制项可用，您可以在元素设置中覆盖其细节级别（使用2D或3D表示法控制项）

参见对象的2D和3D表现。

照明和HVAC平面图符号

选择其中一项来显示项目中照明和HVAC对象内的平面图符号（比如，吊顶灯、烟雾检测器、空气扩散器）。

• 真实的
• 电动
• 反射天花板平面

3D窗口中的对象附件

单击切换按钮以3D显示或隐藏以下类型的附件：

• 旋钮
• 水龙头

3D 投影图中的对象洞口线

• 选择门旋钮或铰链，设置洞口线的方向。
• 为洞口和相对侧的洞口线选择线类型（点划线、实线、虚线）。
  注： 此选项取决于比例（通常不会以小比例显示洞口线）。

对象MEP连接件

使用此复选框显示或隐藏可附加到 MEP 路径中任意对象的连接点。
