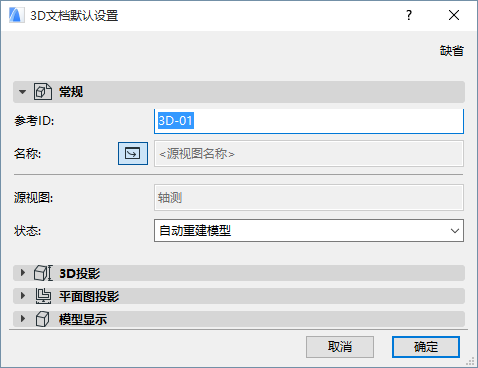

3D文档设置

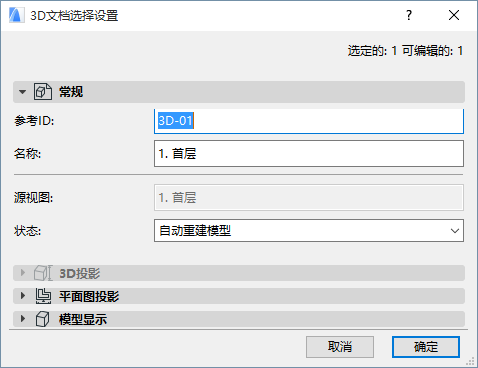

3D文档常规面板

参考ID：默认指派一个ID；可以通过在字段内键入任意一个值来修改它。

名称：出现在“浏览器”面板和“3D文档”窗口的标题栏中。

• 在3D文档默认设置中，您可以激活源视图名称图标：这将自动分配源视图作为新创建的3D文档的名称。
  注： 在创建时只能设置源视图的名称；它不会自动跟随楼层名称变更。稍后，您可以将其修改为任何自定义文本。

状态：定义3D文档和模型之间的链接。

• 自动重建模型：如果模型有变更，则每次打开或被移到屏幕前时，3D文档都会自动重建。
• 手工重建模型：通过使用视图 > 刷新 > 从模型重建命令即可从模型重建3D文档。（同样的命令可从3D文档窗口的上下文菜单，以及项目树状图项的上下文菜单中使用）。
  注： 无图形类型的3D文档。

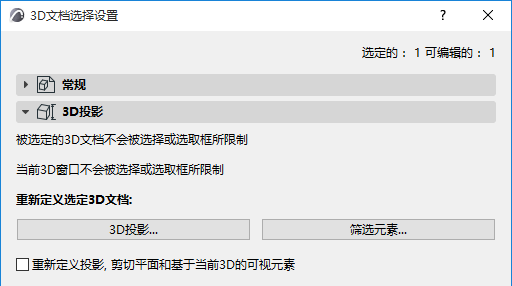

3D文档3D投影面板

该面板仅在所选的以3D窗口为基础的3D文档中可用。

该面板提供的信息关于：

• 所选3D文档的（是否被选择/选取框限制？）3D窗口源 ；与
• 当前 3D窗口(是否被选择/选取框限制？)





使用接下来的三个控制项重新定义所选的3D文档：

参见重新定义3D文档。

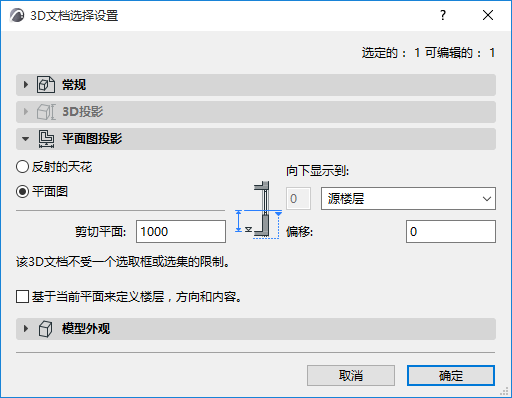

3D文档平面图投影面板

该面板包含基于平面图投影的3D文档选项。

源视图：显示该3D文档的源平面视图的名称。

方向：选择一个选项来定义从剪切平面到项目的视图方向：

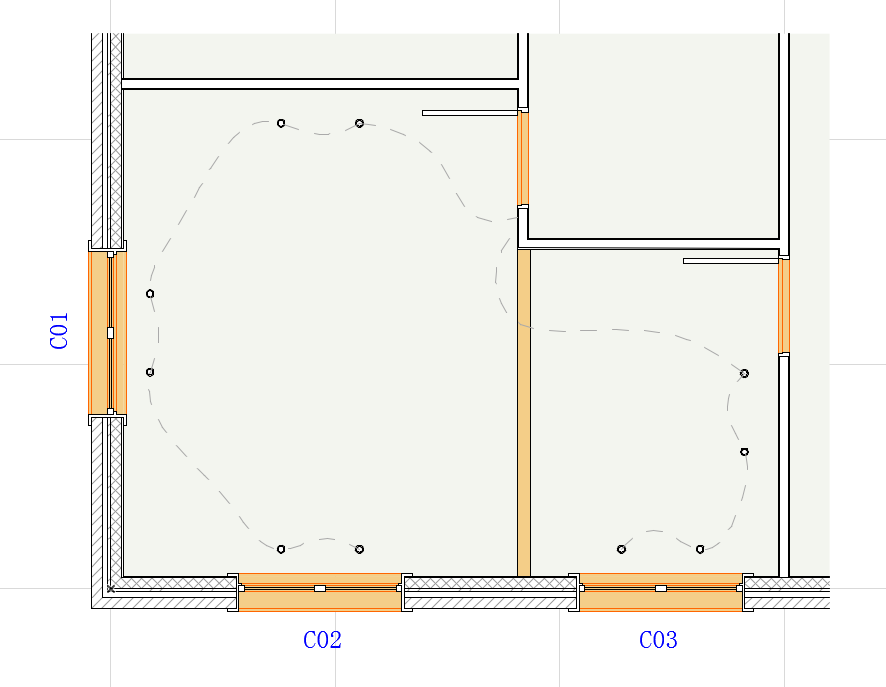

• 反射的天花：源自剪切平面的“向上”投影。将显示模型头顶部分的镜像图像。

  定义投影的范围：例如， 向上显示到 1层以上。

  可供选择的，从投影的楼层限制中定义一个正数或负数的偏移量。





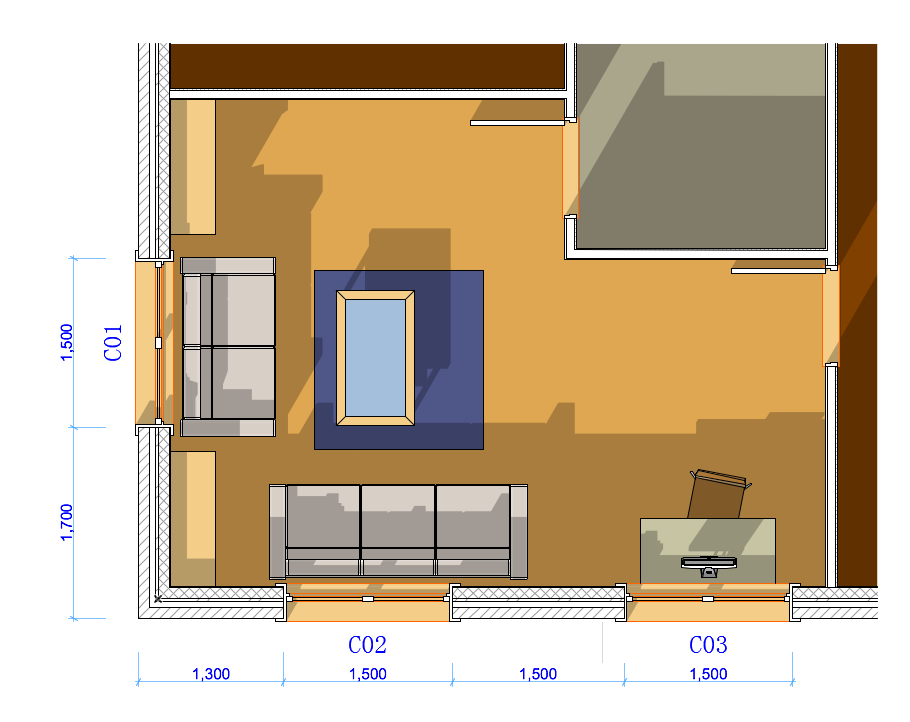

• 平面图：从剪切平面“向下”投影（向下到地板）：例如，向下显示到1层以下。

  可供选择的，从投影的楼层限制中定义一个正数（向上）或负数（向下）的 偏移量。





剪切平面高度：从创建的平面图投影中定义剪切平面的高度。剪切平面的高度是从作为3D文档源的平面图楼层中测得。

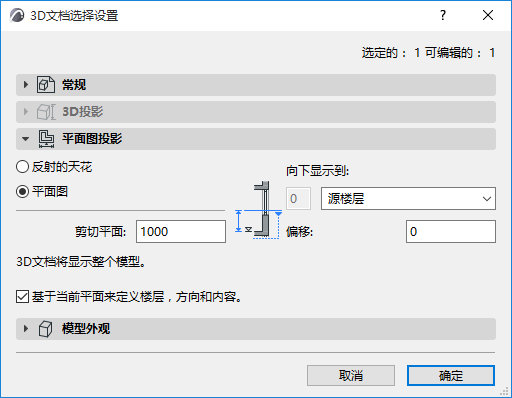

选择/选取框信息：对话框提供了所选的3D平面图文档的平面图 源 的信息。它表明当3D文件生成时，一个选取框或选择是否会出现在平面图上：这限制了产生3D文档的内容。

如果您勾选了下面的重新定义对话框，您获得关于是否由此产生，重新定义3D文档将被修剪，或是否它将显示整个模型的信息。

3D文档模型外观面板

参见模型外观（剖面类型视图）。

隐藏边缘

勾选此选项以显示本视图中隐藏的元素的边缘。

设置用于隐藏边缘的线型和线画笔。

在剪切面上显示：控制隐藏线的可见性将符合剪切平面或显示范围边界。

3D文档边界处的元素轮廓（用于基于平面图的3D文档）

勾选此选项以添加轮廓线，在该轮廓线处元素被3D文档边界剪切。

也可选择覆盖线型和颜色。
