3D样式

3D样式是设置（3D引擎、阴影、背景等等）的集合，决定在3D窗口中模型的显示。

3D样式使用视图设置保存。每次编辑3D样式时，使用该3D样式的所有视图将即刻更新。

注： 要设置3D窗口大小，使用3D窗口相关的菜单（标签栏、或3D窗口或标签的上下文菜单）中的分开命令。

参见3D 窗口大小。

应用3D样式

要切换3D窗口的3D样式，使用3D样式弹出式对话框：

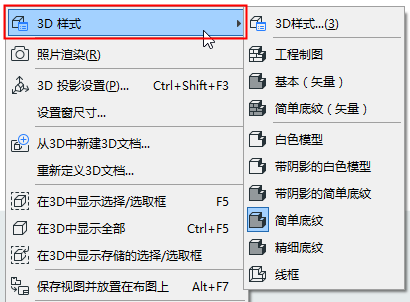

  • 3D窗口的上下文菜单
  • 快捷选项栏或快捷选项面板
  • 标签栏中的3D窗口标签

在弹出式列表中，分割符将基于它们的3D引擎（矢量或硬件加速）分割样式。

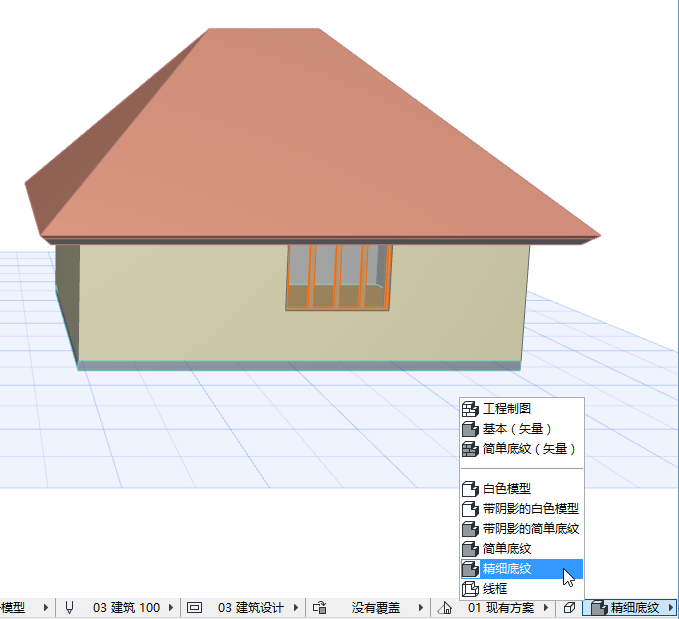

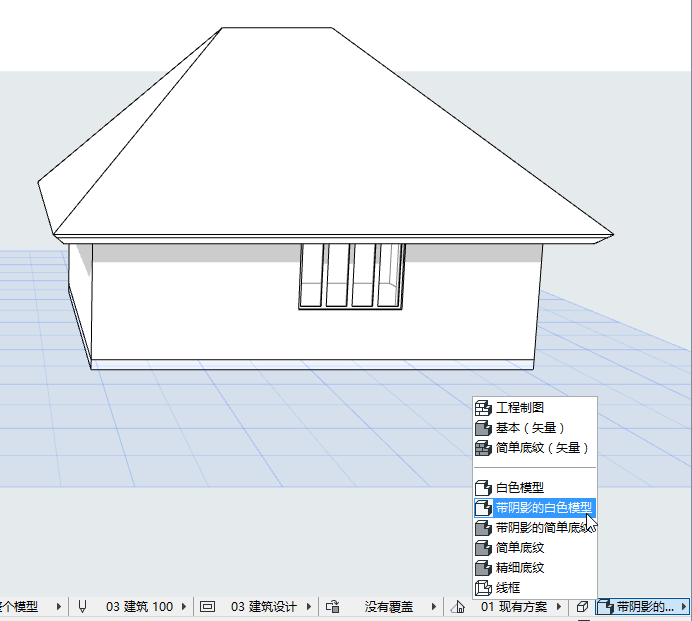

WhiteModelShadow.png     DetailedShading.png

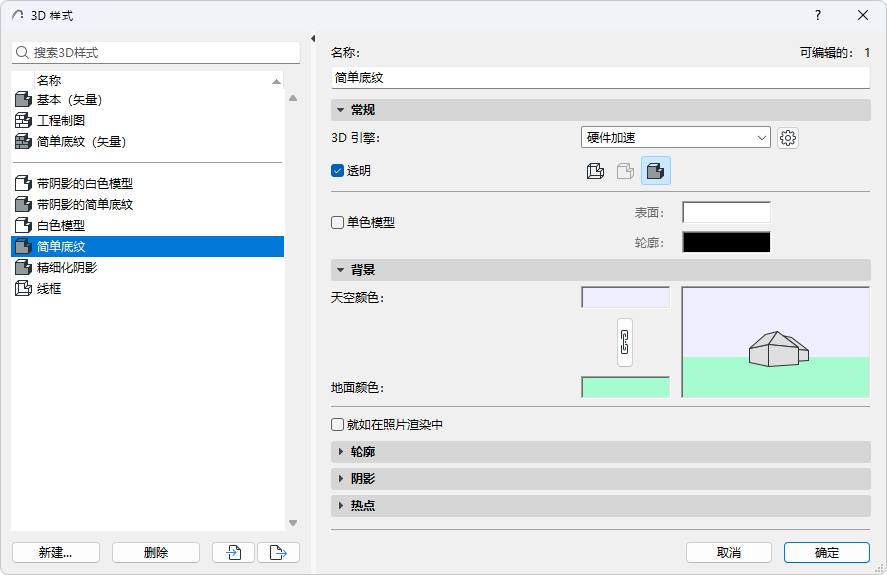

定义或修改3D样式

使用视图> 3D视图选项> 3D样式打开此对话框。



左侧为项目的3D样式列表。

  • 选择任何样式，使用右侧的控制项编辑其设置。
  • 若需要，选择多个样式，同时编辑它们的设置。
  • 点击 新建创建并命名新的3D样式 。
  • 使用导入和导出在项目之间通过XML文件传递3D样式。

常规选项

3D 引擎：

选择一个3D引擎生成3D窗口：

  • 硬件加速：可现实纹理图像（从表面）并利用高性能硬件加速显卡。这是默认引擎，如果显卡支持硬件加速，则建议使用它。在现场演示环境中，引擎经过优化让浏览变得快速和流畅。拷贝/黏贴或导出将产生位图图像。

    一些效果，如矢量3D图案填充，是不适于硬件加速的。通过硬件加速，您不可以将3D窗口保存为2D矢量图形。

    点击右侧的设置按钮，使用硬件加速设置附加选项。

    参见硬件加速选项。

  • 矢量 3D引擎:产生一个不带纹理图像而且不逼真的3D视图。显示矢量式样（从表面），并可以任何比例打印。保存3D窗口的内容为2D矢量图形。拷贝/黏贴或打印为PDF将产生2D图元，如直线和弧线。通常会导致大部分机器上的模型浏览较慢。

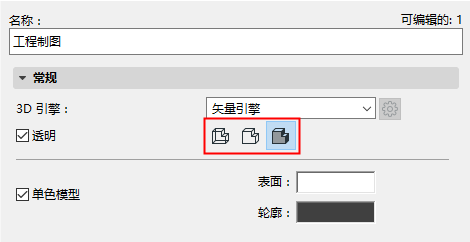

3D视图模式

为此 3D样式选择线框样式、消隐线样式或着色样式。

注： 当使用硬件加速引擎时，只有线框和着色模式是可用的。

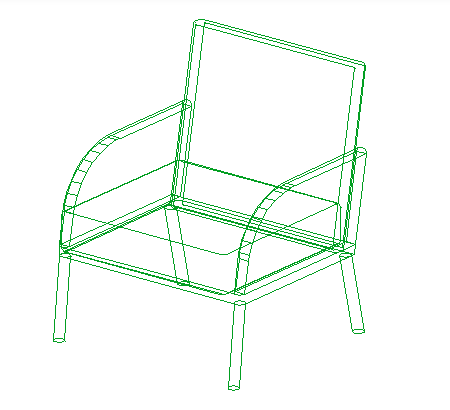

  线框 模式显示了项目的所有边缘和线条。会注意到，如果有很多元素一个叠一个，这型视图就很难进行说明。

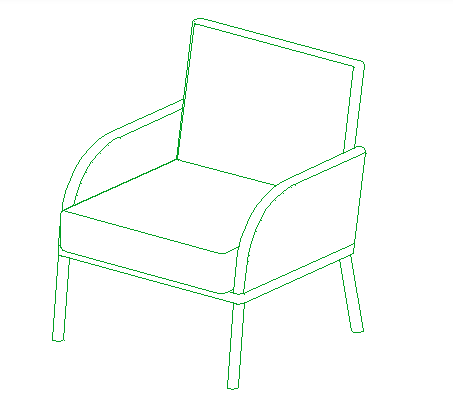

在消隐线模式中（仅适于矢量引擎）实体对象遮挡的线条变为不可见。如果不想要一张着色的视图，而为了容易解释，最佳的选择就是这类视图。它也适合于打印机的硬拷贝输出。消隐线可以很多文件格式另存为2D或3D文件。

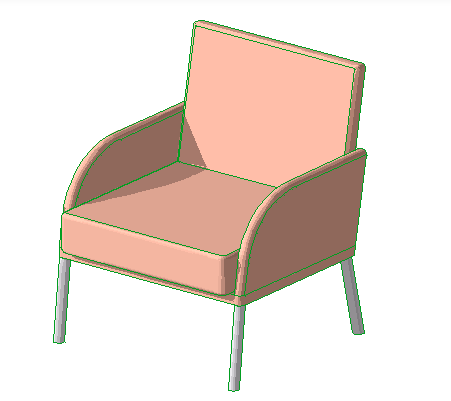

在 着色模式中，使3D模型根据3D投影设置对话两所设置的光线方向，对所有可见面进行表面着色。



着色有如下好处：

  • 快速屏幕反馈
  • 表面颜色容易检测
  • 任何不要求照片级真实感质量的图象
    注： 如果已经定义了一个图层为线框，那么它的元素将始终以线框模式出现，即使您已经在此选择了其它3D视图模式。

透明

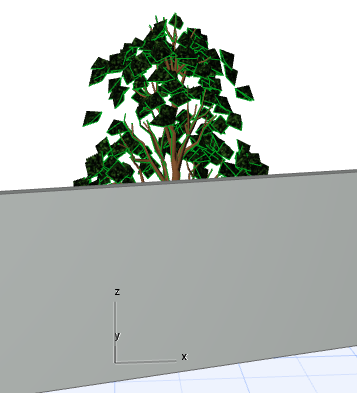

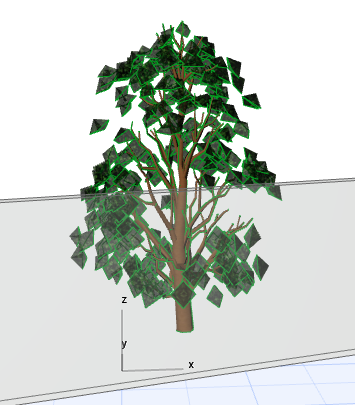

在生成着色视图时，勾选此复选框，当元素有对应的表面设置时将变得透明。下面，同样的玻璃墙用透明度关和开显示。

TranspOff.PNG     TranspOn.PNG

当您保存一个视图时，透明度 设置将用视图保存。

注： 当与矢量引擎一起使用时，透明度与Postscript 打印机无效。

单色模型

勾选单色模型，然后为所有表面和轮廓设置统一的颜色。

否则，这些模型的表面颜色取决于元素的建筑材料。

观看视频

背景

参阅预览，查看每个设置的效果：

点击天空颜色和地面颜色字段以选择3D窗口的背景颜色。

在两者中点击相同颜色的链图标。

轮廓

参阅预览，查看每个设置的效果：

显示轮廓

勾选此项使模型元素的轮廓在光影图像中可见。使用右侧弹出式对话框定义轮廓质量。

  • 最好选项产生一个完美的效果， 但它可能对于很大并且是复杂的3D模型会变得很慢。
  • 草图选项产生一个快速结果，但不会像最佳的方式一样排除所有的线条。

使用滑块定义线条粗细

  • 轮廓当其所有的附加多边形在视图中可见时，可应用轮廓设置。
  • 剪影 (仅矢量引擎)。当只有一个附加的多边形可见时（其余都从相机隐藏），显示剪影边缘设置。

矢量图案填充（仅矢量引擎）

在消隐线和阴影图像中显示矢量图案填充式样，如果已经在表面对话框中选择了一种3D图案填充。

更多信息，参见&表面材质。

注： 矢量3D图案填充在剖面/立面图/室内立面图窗口及3D文档中同样可用，但此设置需在每个剖面/立面图/室内或室外及3D文档设置对话框中单独设置。

阴影轮廓（仅矢量引擎）

如果太阳阴影被打开，则可用（见下）。

阴影

太阳阴影

勾选该复选框以启用阴影投射性能。

使用矢量引擎，以下额外的太阳阴影控制项是可用的：

  • 投影强度：使用滑块定义。
  • 阴影轮廓：勾选以显示阴影轮廓。
  • 使用弹出式窗口来定义在哪儿生成太阳阴影：
  • 在所有的表面，或
  • 仅在一个单独的层高上（即，一个水平平面）。此选项对于俯视图的阴影分析很有用。如果选择此选项，则在此输入值以指定生成矢量阴影的水平面的绝对标高。
  • 使用太阳光确定阴影表面：如果此项关闭，无论方向，所有相同的表面将以同样的颜色绘制。

GDL对象热点：

  • 允许2D热点：允许用于2D编辑定义的热点。（这将在3D窗口中给您更多的编辑点。）
  • 只显示3D热点
    注： 如果GDL对象根本没有3D热点，假定已给对象定义了这样的参数，将总显示2D热点以及它们投影到zzyzx高度的拷贝。
