门/窗的平面图显示：符号 vs. 投影

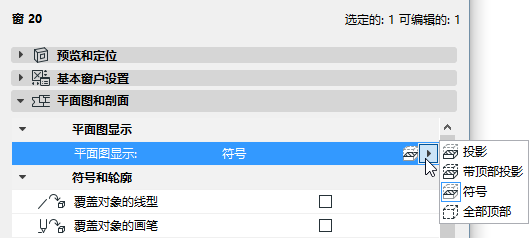

在门/窗设置（平面图和剖面效果）中使用平面图显示控制项来定义如何显示洞口：

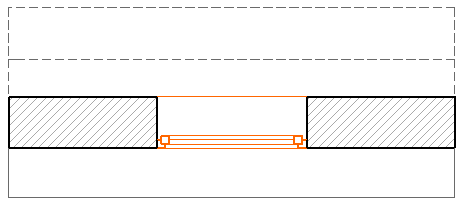

• 符号（默认设置）这是对象的标准符号，该符号在元素3D模型显示中单独定义。

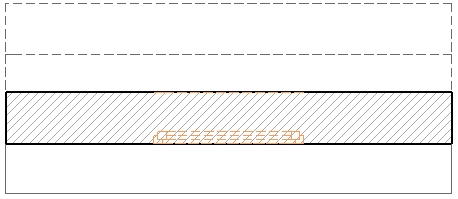

• 全部顶部：元素的符号2D视图显示的是其上部属性。
  注： 在门/窗设置的平面图和剖面面板中定义上部属性（线型，画笔）。

参见覆盖门/窗的GDL对象属性。

在倾斜墙的情况下，可能想要更多实际剪切门/窗的显示：选择投影或带顶部投影，查看倾斜墙中窗的所有部分。

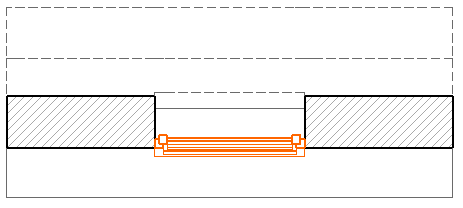

• 投影：显示元素3D模型的剪切部分，加上其未剪切（向下）部分。

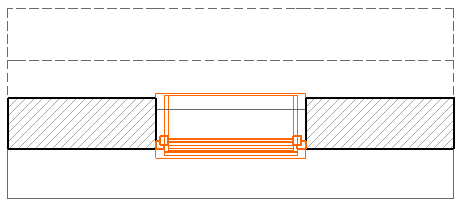

• 带顶部投影：显示元素3D模型的剪切部件，加上元素的上部（例如，水平剪切平面以上的元素部分，加上其未剪切（向下）部分）。
