修改工具设置

关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。

更多关于此工具的信息，见版本管理。



修改通用面板

修改 ID：用来定义修改管理中修改的ID，在布局修正和列表中。

修改名称：输入任何描述性文本来修改名称。

注： 如果您放置一个未链接的修改标记，ID/名称字段是灰色的。对于一个未链接的标记，可在下面的标记面板中输入一个自定义文本。

标记类型：选择创建新的修改或放置未链接的标记。

  • 如果您选择创建新的修改，一个修改标记将被链接到您刚刚放置的修改上。该标记名称的名称在下列 参考字段中显示。
  • 如果您选择放置未链接的标记，您将创建一个未链接的修改标记。这是一个图形元素，不与任何事物链接，但是您在任何时候都可以将它链接到一个现有的修改上。

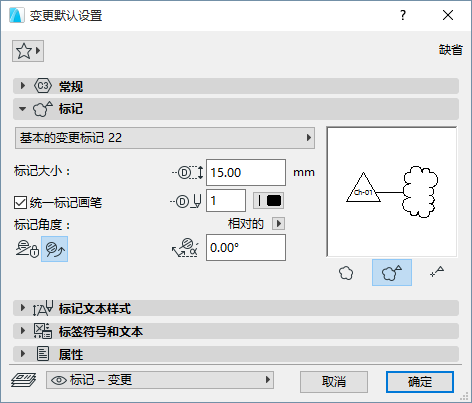

修改标记面板



选择标记类型弹出框：从此列表选择一个参数的标记。

选定的2D符号标记将出现在预览窗口中。

预览：在右侧，一个预览区域向您展示当放置标记符时，它将如何显示。

定义标记 大小 和 画笔颜色。

统一标记画笔：勾选该选框，将该画笔颜色应用到标记符号全体，忽略在其他地方为此标记设置过的自定义颜色。

标记角度：用下列控制项设置标记角度。设置与屏幕或模型的夹角。

  • 输入标记的旋转角度。
  • 这两个图标决定了放置元素时该角度值应如何理解：
  • 与屏幕间的固定夹角
  • 与模型间的固定夹角：标记随视图旋转而旋转。

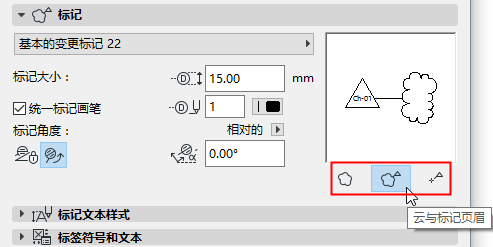

显示云/标记头:选择您想要放置的修改元素组分：云加上标记头，或非此即彼。
