网面工具设置

关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。

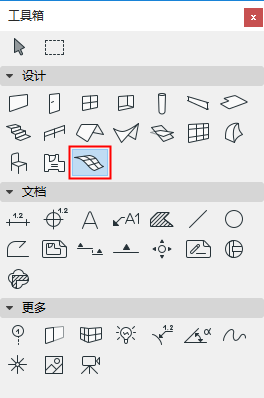

网面工具是通过定义相关节点的标高并在它们之间进行插入的方式，用来创建表面、边缘表面和实体。



网面是在网面参考面和网面脊线的基础上创建的。

绘制投影到参考面的网面主轮廓，然后可从此平面中提升网面的顶部表面的特征点。

更多信息，参见网面。

网面几何形状和定位面板

网面高度：设置参考面以下延展的网面深度（如果有）。

  • 产生的基础标高将作为信息框中的负值显示。

偏移到始位楼层：设置网面参考面的高度从始位楼层开始测量。

始位楼层

参见始位楼层。

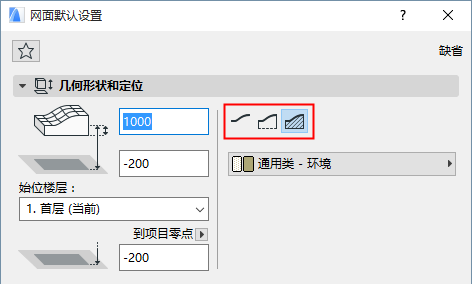

网面构造方法

选择一个用于构造网面的方法：


  • 仅表面
  • 包括边缘的表面
  • 实体主体

建筑材料：使用弹出式对话框来选择一个用于网面的建筑材料。

网面平面图和剖面面板

参见在平面图及剖面图中显示元素

注： 这些设置只能应用于实体，不能仅应用于面片或边缘网面。
注： 在远处楼层中显示的网面的线型，在选项>项目个性设置>结构元素中设置。
  • 屋脊选择：定义是否显示所有的脊线或显示用户定义的脊线（即在绘制网面时定义了的那些脊线）。
  • 屋线画笔：使用弹出菜单分配画笔颜色到用户定义的和生成的脊线。

覆盖填充

参见分配覆盖填充。

网面模型面板

该面板影响网面的3D显示。

更多信息，参见对齐3D纹理。

3D 表现：

在3D模型中，也可以控制生成的脊线外观（尖锐或平滑）。

  • 使所有脊线尖锐：在3D窗口中显示有尖锐连接三角形的网面。
  • 用户定义的脊线尖锐度：显示有尖锐连接用户自定义脊线的网面表面，并在其它地方有平滑连接表面的网面。
  • 平滑所有脊：显示有光滑链接表面的网面。

    如果选择平滑所有脊，则只有用户定义的脊线出现在3D视图。
