墙体内凹(窗)

下列是在INT Archicad图库中 ,用于基本窗口的自定义设置面板中墙体内凹页的描述。

使用该页面来定义窗口下内凹的墙体(留出暖气片的位置)。

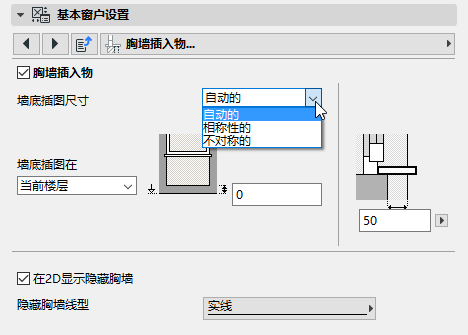

选择墙体内凹的尺寸:

  • 自动:内凹的宽度常常与窗口的宽度相同。
  • 对称的:规定内凹的定宽和定高,创建一个与窗口对称的内凹。
  • 不对称的:规定不同的逼近(从右和从左)水平位置的内凹。对内凹规定单一的定高。

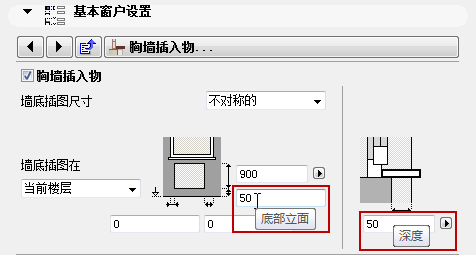

对于所有的内凹尺寸:

  • 定义内凹的仰视图 ,或把它从0扩展到地面。
  • 定义内凹的深度 。

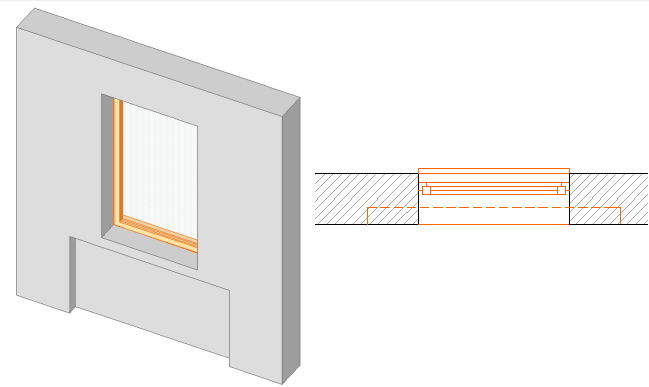

在2D中显示隐藏的栏杆:勾选此方框在2D视图中显示,通过墙体内凹创建的栏杆线,即使其剪切视图被墙和/或窗洞堵塞。
