最小空间

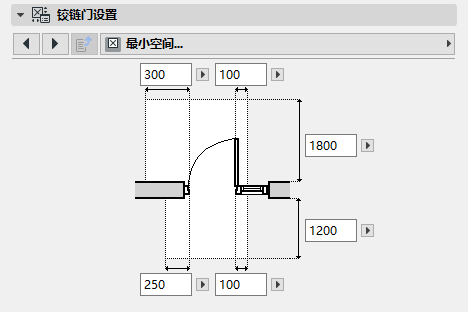

下列是在INT Archicad图库中 ，带有侧灯和气窗的“铰链门”的自定义设置面板的最小空间标签页的描述。

使用这些控制项来定义该门任一侧间隙要求的最小空间。



由于有草图帮助，您可以打开一个模型视图选项来显示平面图上的最小空间间隙（门和对象）。

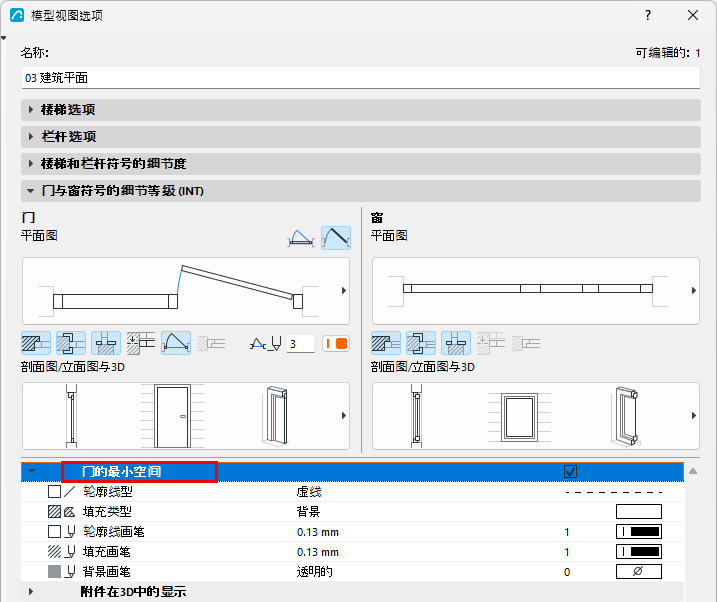

查看项目上所有门在平面图上的最小空间限制，该空间由最小空间参数定义：

  1. 转到文档>模型视图>模型视图选项
  2. 打开门窗符号详细程度面板。
  3. 勾选门的最小空间复选框。


使用复选框下的控制项来地定义最小空间显示的画笔，线型和填充。

对于自定义设置面板上的常规信息，见在何处设置门/窗参数.
