Úprava typu čáry (symbolová)

Symbolový typ čáry je založen na přizpůsobené šabloně zkopírovaných 2D prvků.

Vytvoření nové symbolové čáry:

1. Nejprve v půdorysu nebo jiném okně pomocí čar, oblouků a aktivních bodů nakreslete čáru.
2. Označte všechny požadované 2D prvky.
3. Použijte příkaz Úpravy > Kopírovat.
   Poznámka: Symbolovou čáru lze vytvořit pouze z oblouků, čar a aktivních bodů. Křivky, výplně text nebo jiné prvky budou ignorovány.
4. Otevřete okno Čáry(Volby > Atributy prvků > Čáry)
5. Klikněte na tlačítko Nová.
6. V okně Nová čára vyberte volbu Symbolová a klikněte na OK.

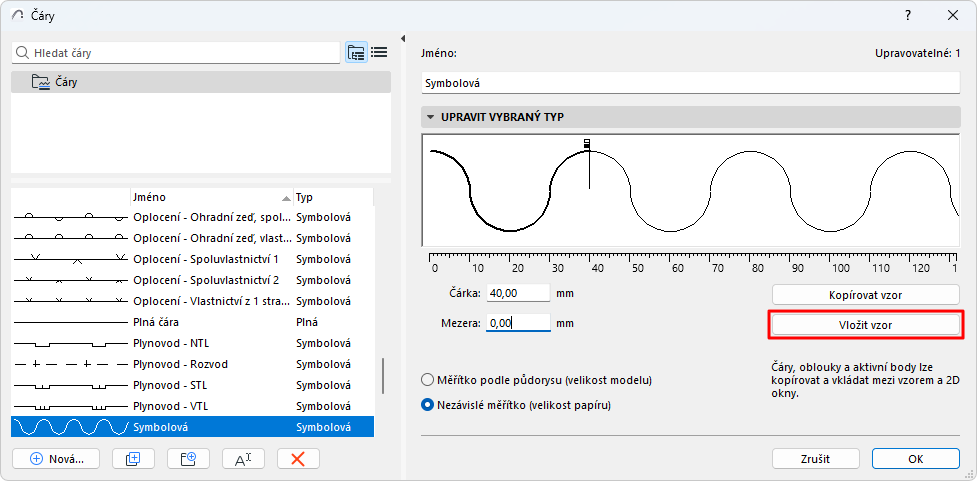

7. V okně Čáry klikněte na tlačítko Vložit pod oknem grafického náhledu.
   Poznámka: Obvyklé operace Kopírovat-Vložit v tomto okně nefungují.





Symbol se zobrazí v editačním okně.

• Černá vlajka: konec segmentu čáry.
• Bílá vlajka: mezera mezi jednotlivými segmenty

Upravte segment čárky a mezeru graficky pomocí vlajek nebo upravte hodnoty v polích Čárka a Mezera.

Velikost symbolu lze měnit jen jako celek.

Výsledná symbolová čára bude vycentrovaná podle ohraničujícího obdélníku vložených prvků.
