Úprava a správa sendvičových konstrukcí

Otevřete okno Sendvičové konstrukce:

  • Volby > Atributy prvků > Sendvičové konstrukce
  • Nástrojová lišta Atributy (Okno > Nástrojové lišty > Atributy)

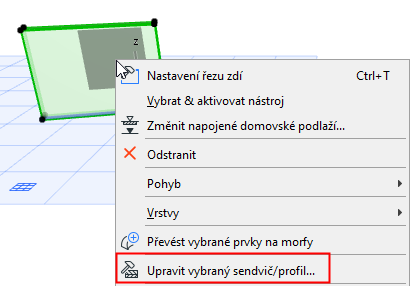

  • Kontextová nabídka vybraného sendvičového prvku:

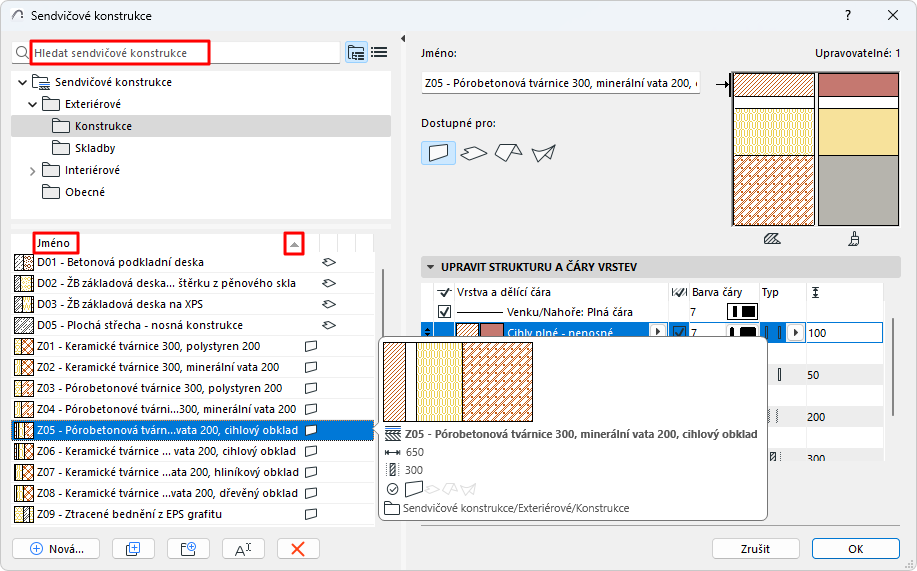

V tomto okně můžete přidávat, upravovat a spravovat sendvičové konstrukce projektu.

Tip: Pokud ve složkovém zobrazení vyberte podsložku, můžete upravit veškerý její obsah najednou.

Obecné informace: viz Používání oken atributů.



"Použít s" - určuje dostupnost sendviče

Pro jeden nebo více vybraných sendvičů:

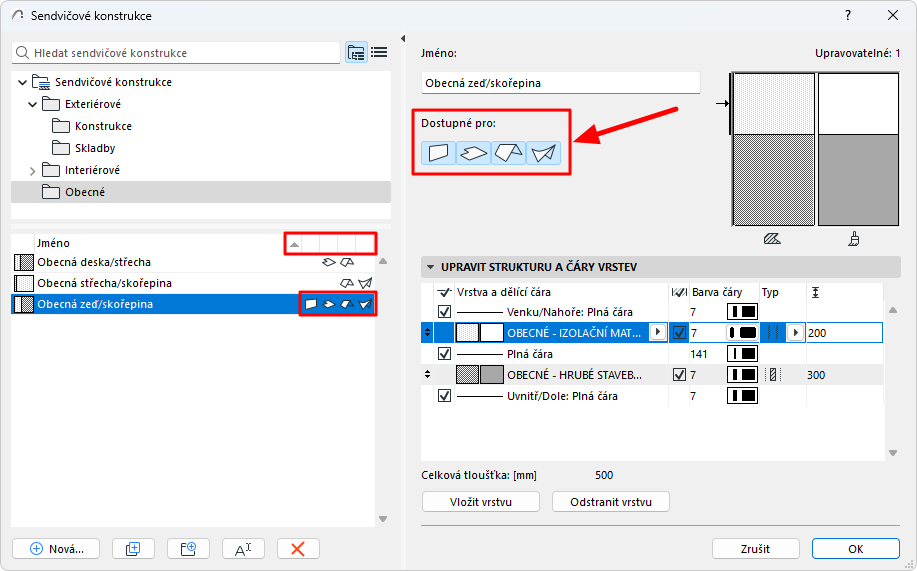

Klikněte na jednu či více ikon zeď, deska, střecha a/nebo skořepina - vybrané sendviče budou dostupné pro zvolené nástroje.

  • Můžete nastavit například sendvičovou konstrukci, která bude dostupná pro střechou a skořepinu. Objeví se tedy v nabídce sendvičů v oknech nastavení střechy a skořepiny.
  • Seznam sendvičů v levé části okna můžete kliknutím na záhlaví sloupce seřadit podle stavu.


Úprava vrstev a čar konstrukcí

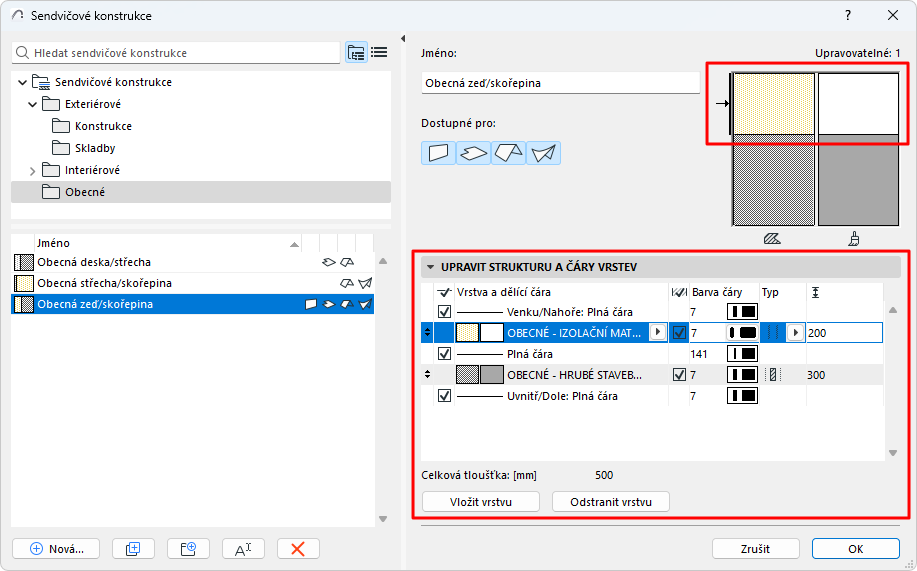

Pro vybraný sendvič: na panelu "Upravit konstrukce a čáry vrstev" jsou zobrazeny všechny vrstvy a dělící čáry sendviče.

Každou vrstvu tvoří stavební materiál a koncová čára, kterou lze zapnout nebo vypnout

V náhledu můžete vidět, jak bude vypadat sendvič v řezu, jaké bude mít povrchové materiály a typy čar. (Šipka označuje, která část je právě označená.)



Vložení vrstvy

Vyberte stávající vrstvu a tlačítkem Vložit vrstvu vložte novou vrstvu a dělící čáru nad ní.

Poznámka: Sendvičové konstrukce mohou mít 48 vrstev.

Odstranění vrstvy

Kliknutím odstraníte vybranou vrstvu. Odstraněna bude také dělící čára nad ní

Změna pořadí vrstev

Pořadí vrstev v sendviči je důležité. První vrstva v seznamu je považována jako

  • “Vnější” vrstva v případě zdí
  • “Horní” vrstva v případě střech a desek
  • “Referenční strana” v případě skořepin.

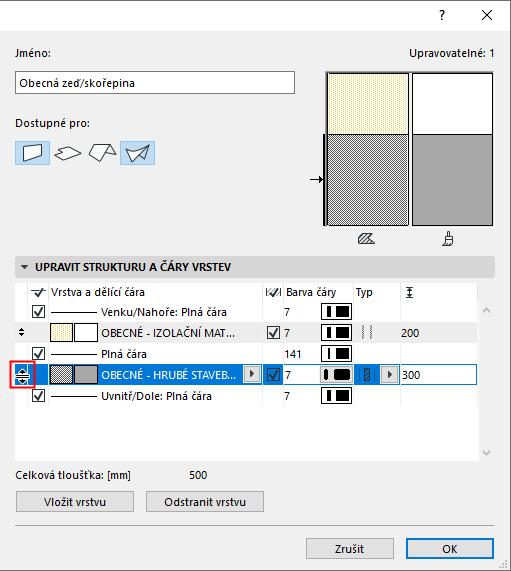

Pomocí šipek nahoru/dolů na levém okraji vybrané vrstvy můžete vrstvu přetáhnout na novou pozici.



Úprava stavebního materiálu vrstvy

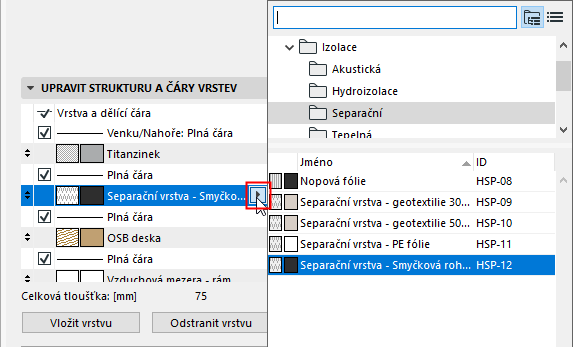

Označená vrstva: otevřete nabídku a vyberte libovolný stavební materiál.



Zobrazení/skrytí koncové čáry vrstvy

Označená vrstva: zaškrtnutím pole můžete zobrazit koncové čáry vrstvy.

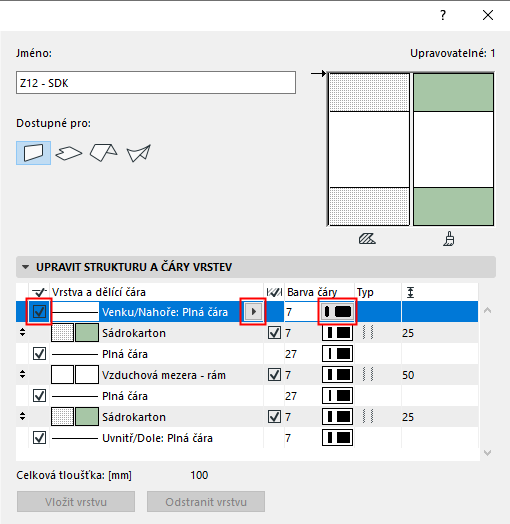

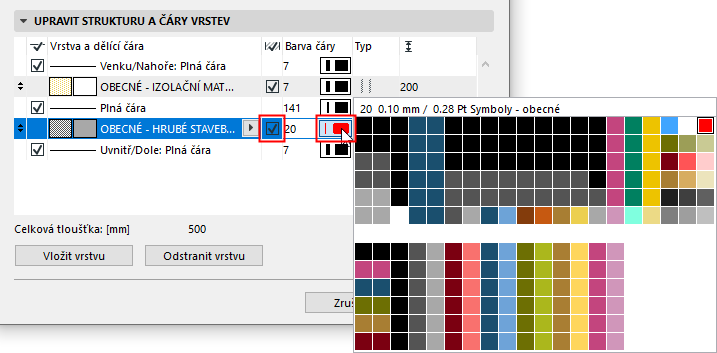

Z nabídky vyberte pero pro tyto čáry.



Definujte typ vrstvy (nosná část/povrch/ostatní)

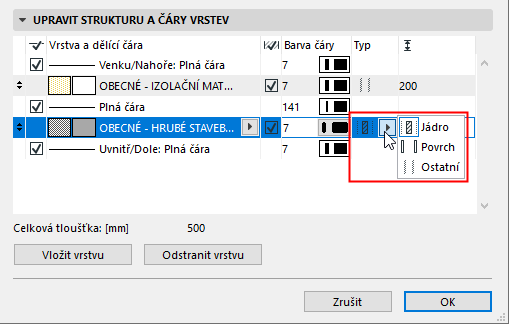

Z této nabídky vyberte, zda bude vybraná vrstva nosná (jádro), povrch nebo ostatní. Toto ovlivní částečné zobrazení konstrukce sendvičového prvku.

Viz Částečné zobrazení konstrukce.


  • Jako nosnou konstrukci můžete vybrat více vrstev, tyto vrstvy spolu ale musí sousedit.
  • Můžete určit více sousedních vrstev jako povrch, ale musí zahrnovat jednu nebo obě krajní vrstvy.
  • Pokud změníte vlastnost vrstvy z jádra na povrch, budou také všechny vrstvy mezi touto vrstvou a nejbližším povrchem změněny na povrch.

Tloušťka vrstvy a celková tloušťka

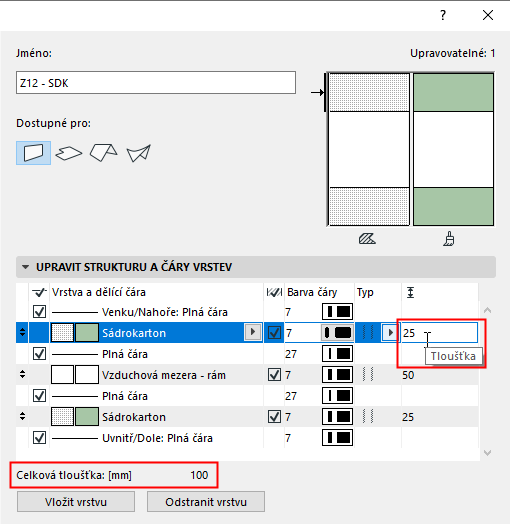

Označená vrstva: zadejte hodnotu jeho tloušťky.

Celková tloušťka sendvičové konstrukce je zobrazená níže.



Zobrazení/skrytí dělících čar

Označená čára: zaškrtnutím pole čáru zobrazíte.

Z nabídek vyberte typ čáry a pero.
