Virtuální průhledové zobrazení: Použití odkazů k editaci a porovnání modelových pohledů a kreseb
Můžete zobrazit dvě různá zobrazení současně v libovolném modelovém nebo výkresovém okně:
- Aktivní obsah - aktuální model nebo kresba, na které zrovna pracujete (“aktivní”)

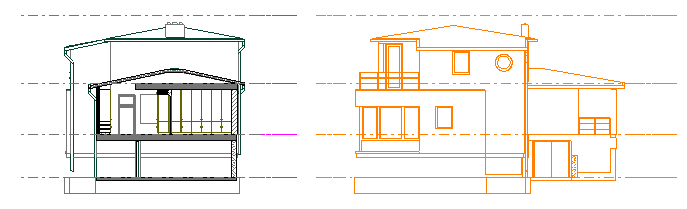

- Průhledové zobrazení odkazu (odkaz) volitelně umístěné vedle, nad nebo pod aktuálním aktivním obsahem. Funguje jako druh podkladu, který zjednodušuje porovnávání více modelových pohledů/výkresů na jediné obrazovce.
Průhledové zobrazení odkazu je v podstatě dočasná editační pomůcka, která je propojená s aktuálně aktivním oknem. Vybraný odkaz se zobrazí v předdefinovaném výchozím umístění (odpovídá typu aktivního obsahu a položky odkazu).
Jako odkaz můžete vybrat tři typy prvků:
- Body pohledů. Libovolná položka v mapě projektu navigátoru (kromě 3D položek a položek seznamů) může být nastavena jako odkaz. Referenční bod pohledu bude vždy zrcadlit aktuální nastavení aktivního okna.
- Pohledy. Libovolný pohled v mapě pohledu navigátoru (kromě 3D položek a položek seznamů) může být nastaven jako odkaz. Nastavení referenčního pohledu nezávisí na nastavení aktivního okna. Pokud například změníte kombinaci vrstev v aktivním okně, odkaz se nezmění. Pokud je pohled odstraněn z mapy pohledu, odkaz už nebude dostupný.
- Výkresy (a jejich kresby).

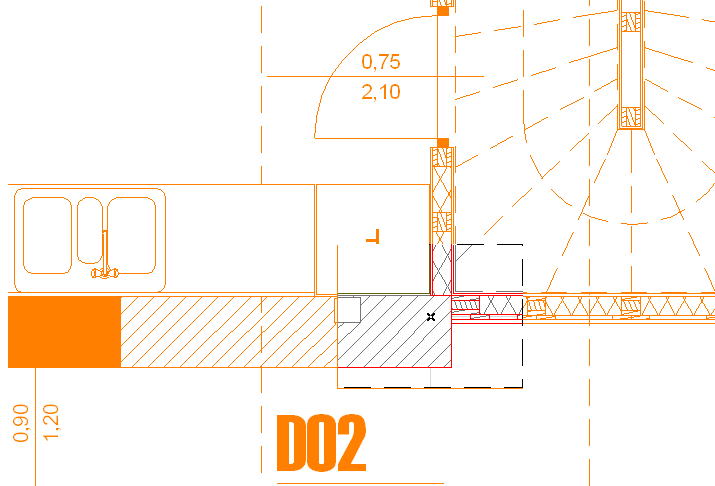

Můžete například kreslit detail střechy v okně Detail (aktivní obsah) a zároveň sledovat jako odkaz příslušnou část zdi.
Kterékoliv okno nemůže zobrazit více než jeden odkaz zároveň. Při procházení mezi okny projektu však můžete v každém zobrazit jiný odkaz:
- Okno půdorysu má jediný aktuální odkaz pro všechna podlaží
- Každý řez, pohled, interiérový pohled, 3D dokument, pracovní list, detail, výkres a šablona výkresů mohou mít svůj vlastní jedinečný odkaz.
Nastavení odkazu je uloženo spolu s oknem (například každý řez v projektu může obsahovat vlastní nastavení barev a filtr zobrazených prvků).
Odkazy jsou také uloženy se souborem projektu. Všechny uživatelsky definované parametry odkazu, například seznam posledních odkazů a naposledy vybrané barvy odkazů, se ukládají zároveň se souborem projektu.
Pokud chcete tisknout aktuální okno nebo výkres, máte možnost zvolit, jestli chcete tisknout i odkaz zobrazený v daném okně.
Pokud umístíte kresbu na výkres, v kresbě nebude odkaz zobrazen.
Uživatel může odkazy podle potřeby posouvat a otáčet, nicméně logické implicitní nastavení odkazu pro každou kombinace aktivních/odkazových pohledů se většinou správně zarovná podle konkrétního kontextu.
Volby zobrazení (menu Zobrazení) ovlivní jak odkaz, tak aktivní okno.
Kurzor reaguje na prvky v odkazu. Následně:
