Přichycení k pomocnému bodu

Pomocné body můžete zobrazit na dočasných vektorech při kreslení prvků. Tuto metodu můžete aktivovat ikonou Pomocného bodu mezi konstrukčními metodami v liště Kreslící pomůcky .

Viz Kreslicí pomůcky.

V následujícím příkladu nakreslíte zeď, která začíná ve čtvrtině vzdálenosti mezi dvěma koncovými body dvou dalších zdí.

1. V části Nastavení pomocného bodu vyberte možnost "Dělení".
2. V položce Nastavit hodnoty pomocných bodů zadejte počet dělení 4 .





3. Ujistěte se že je vypnuto chytání k mřížce. (Volba Zobrazení > Přichytávání k mřížce je vypnutá.)
4. Zapněte nástroj zeď.
5. Vyberte v kreslicích pomůckách ikonu přichytávání k pomocnému bodu a aktivujte ji.

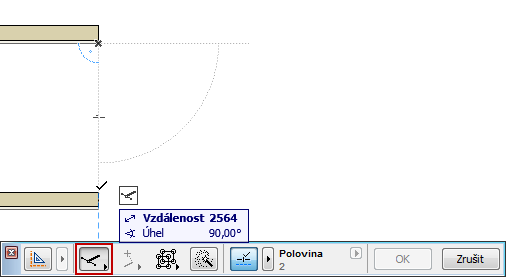

6. Nakreslete referenční vektor z jednoho konce zdi na druhý.





7. Pomocné body nyní dělí nakreslený vektor na čtyři části, jak bylo nastaveno v kreslicích pomůckách.

   Začněte kreslit zeď na libovolném z těchto bodů.
