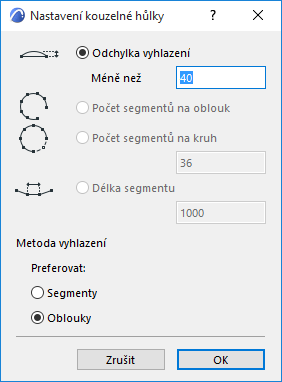

Nastavení kouzelné hůlky
Toto okno otevřete příkazem v menu 3D model > Nastavení kouzelné hůlky.
Když vytváříte zakřivené zdi a prvky ve tvaru polygonu s oblouky, kružnicemi a křivkami, je aproximace řízena údaji z okna Nastavení kouzelné hůlky.
Se dvěma tlačítko napravo můžete volit mezi dvěma metodami kopírování.
- Nastavení vyhlazení: Zakřivené segmenty (pokud jsou použity) budou co nejlépe sledovat přirozený tvar kružnic, oblouků a křivek.
- Preferovat lineární segmenty: Jsou použity pouze lineární segmenty.
Dvě tlačítka nalevo umožňují volit v sadě voleb pro aproximaci křivky lineárními segmenty.
- Odchylka vyhlazení: Zadáním hodnoty definujete maximální odchylku polygonu od původního zakřiveného prvku.
- Počet segmentů na oblouk: Definuje počet segmentů na oblouk.
- Počet segmentů na kruh: Definuje počet segmentů na kružnici. V tomto případě budou oblouky transformovány na počet segmentů odpovídající části kružnice, kterou představují.
- Délka segmentu: Zadáním hodnoty definujete délku segmentu pro transformaci, takže výsledkem jsou segmenty o stejné délce
