Změny tvarů polygonů a zřetězených prvků
Přesunutí uzlu polygonu

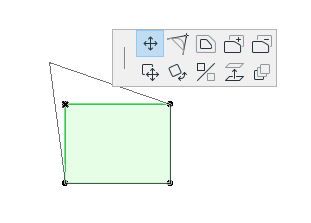

Jestliže chcete přesunout uzel vybraného polygonu (včetně polygonální zdi), klikněte na něj a použijte příkaz Přesunout uzel z malé paletky.
Dva sousední body budou následovat natahování a tvar polygonu se příslušně změní.
Posun hrany polygonu

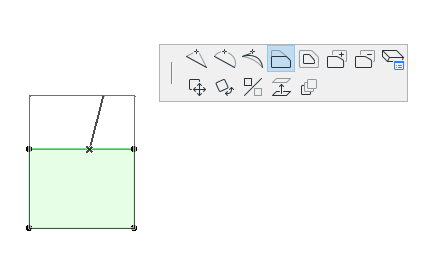

Pokud chcete odsazení použít na celou stranu vybraného polygonu, klikněte na hranu a použijte příkaz Odsunout hranu z malé paletky. Tím natáhnete sousední hrany.
/Tato funkce je dostupná pro zřetězené prvky a polygony. Označené prvky se budou dočasně chovat jako polygon a lze na ně použít všechny ikony malé paletky pro polygon.
Posunout hranu - zachovat plochu
Tato možnost je dostupná pouze pro polygony zón.
Přidávání a oddělování polygonálních tvarů

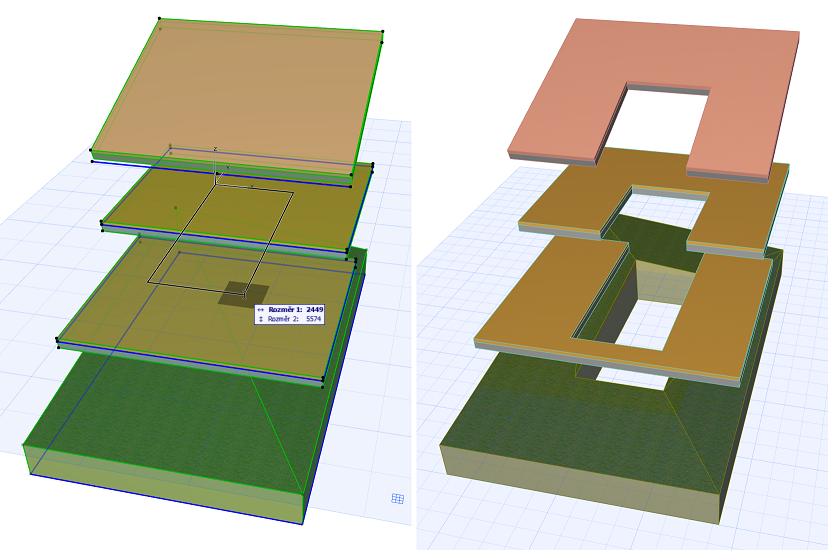

Pomocí obrázkové paletky můžete ke tvaru polygonu přidat další polygonální tvar, případně kus oddělit. (To funguje i v případě označení více prvků.)
Chcete-li přidat nový polygon k existujícímu:

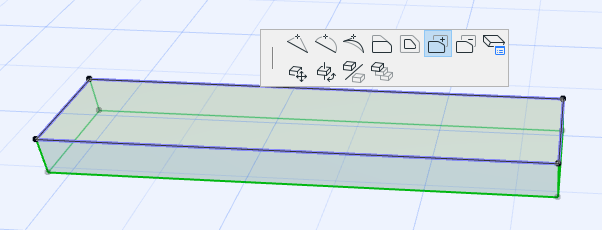

Označte polygon a klikněte na jeho uzel nebo hranu. V malé paletce vyberte ikonu se značkou + (Přidat polygon).
Nakreslete nový polygonální tvar. Ten se musí protínat s označeným polygonem, nebo by oba tvary měly mít alespoň společnou hranu.

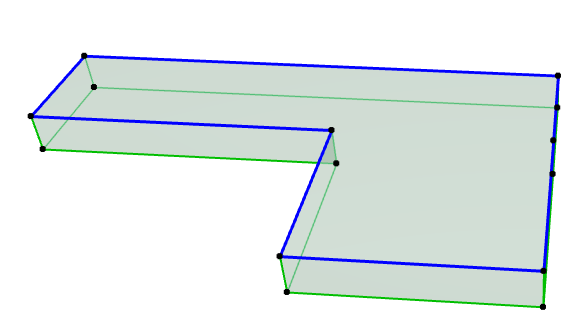

Kliknutím dokončete kreslení nového tvaru, který se automaticky přidá k původnímu.

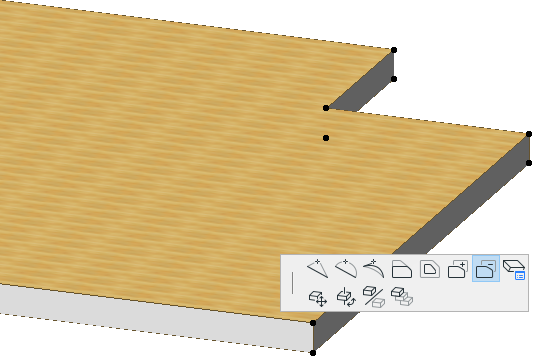

Stejný proces použijte i při odečítání tvaru od polygonu, jen vyberte funkci Odečíst polygon.
Pro přičítání/odečítání polygonálního tvaru můžete použít také Kouzelnou hůlku.
Viz Používání Kouzelné hůlky k přičítání/odečítání polygonálních tvarů.
Viz také Grafická úprava tvaru střechy a Vytvoření otvoru ve střeše.
