Rozbít do aktuálního zobrazení

Konstrukční prvky

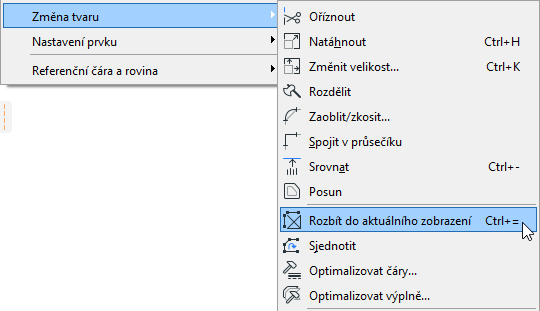

Vybráním příkazu Úpravy > Změnit tvar > Rozbít do aktuálního zobrazení převedete vybrané prvky (pouze půdorys a další 2D okna) na základní prvky (čáry bez šipek, kružnice, oblouky, elipsové oblouky, křivky, neohraničené výplně, jednořádkové texty).

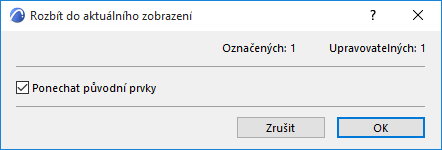

Po zvolení příkazu máte v následujícím dialogovém okně možnost ponechat původní prvky. Pokud tuto možnost nezvolíte, originální prvky budou odstraněny a budou ponechány pouze rozbité primitivní prvky.

Poznámka: Příkaz rozbít nemá vliv na seskupené a uzamknuté prvky. Aktivujte příkaz uvolnit skupiny, pak seskupené prvky můžete rozbít.

Poznámka: Pokud rozbijete konstrukční prvek a nezvolíte možnost "Ponechat původní prvky", pak bude tento prvek odstraněn a budou ponechány pouze primitivní prvky. Prvek tedy zmizí z ostatních modelových pohledů (modelových řezů, pohledů a interiérových pohledů, 3D dokumentů).3

Několik příkladů:

Desky, střechy a sítě se rozbijí na čáry
Zdi a sloupy se rozdělí na čáry a výplně (dveře a okna vložená do zdí se také rozbijí)
Dveře a okna (označené bez zdí, ve kterých jsou vloženy) se rozbijí na 2D prvky a budou nahrazeny prázdnými otvory
Kóty se rozloží na čáry, texty a základní prvky šipek (čáry, kružnice, oblouky, výplně)
Lomené čáry se rozloží na čáry a oblouky
GDL objekty se rozloží na základní 2D výkresové prvky

Rozbití nemá žádný vliv v následujících případech:

V oknech řezu/pohledu/int. pohledu a 3D dokumentu, konstrukce prvku v řezu nemůže být rozbita
Čáry řezu/pohledu/int. pohledu a kamery
Základní 2D prvky

Vložené kresby (zdroj není PDF)

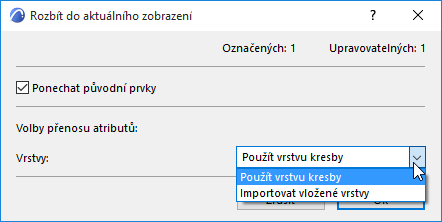

Toto okno se zobrazí, pokud vyberete a rozbijete kresbu, která obsahuje vrstvy (tj. pokud se jedná o soubor DWG nebo pokud je vytvořena ze zobrazení projektu), a jejím zdrojem není dokument PDF.

Volby přenosu atributů

Poznámka pro uživatele Teamwork projektu: Pokud zvolíte možnost, která vytvoří nové atributy, musíte mít nejprve potřebná přístupová práva (např. Vytváření vrstev). Pokud tato práva nemáte, zobrazí se upozornění a tato možnost bude neaktivní.

Zvolte vrstvu, do které budou umístěny rozbité prvky.

Použít vrstvy kresby: Rozbité prvky budou umístěny do stejné vrstvy, ve které je aktuálně umístěna zdrojová kresba.
Importovat vložené vrstvy: Prvky budou umístěny do stejných vrstev jako ve zdrojovém souboru (např. v souboru DWG). Tyto vložené vrstvy budou importovány do vašeho projektu.

Vložené kresby (zdroj je PDF)

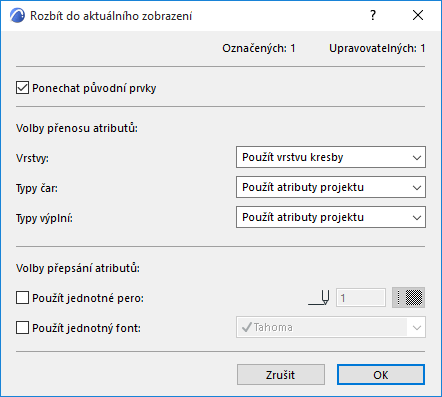

Tento dialog se objeví v případě, že označíte a rozbijete kresbu, jejíž zdrojový soubor je formátu PDF. Volby přenosu a přepsání atributů vám umožňují ovlivnit vzhled výsledných prvků. Je však třeba počítat s tím, že prvky z PDF nemusí po rozbití vypadat přesně stejně – např. to, co se v PDF jeví jako výplň, může být tvořeno čarami a bude rozbito na čáry.

Volby přenosu atributů

Poznámka pro uživatele Teamwork projektu: Pokud zvolíte možnost, která vytvoří nové atributy, musíte mít nejprve potřebná přístupová práva (např. Vytváření vrstev). Pokud tato práva nemáte, zobrazí se upozornění a tato možnost bude neaktivní.

Vrstvy: Zvolte vrstvu, do které budou umístěny rozbité prvky.

Použít vrstvy kresby: Rozbité prvky budou umístěny do stejné vrstvy, ve které je aktuálně umístěna zdrojová kresba.
Importovat vložené vrstvy: Prvky budou umístěny do stejných vrstev jako ve zdrojovém souboru (souboru PDF). Tyto vložené vrstvy budou importovány do vašeho projektu.

Čáry: Vyberte metodu, kterou chcete kreslit jednoduché čáry.

Použít atributy projektu: Nebude importován žádný nový typ čáry ze zdrojového souboru kresby; budou použity stávající čáry projektu. Pokud nebude nalezena přesná shoda, použijí výkresové prvky jednu ze čtyř základních čar - plná, čárkovaná, čerchovaná a tečkovaná - které odpovídají rozbitým původním typům čar.
Nahradit podobnými: Nové čáry budou importovány, pouze pokud čáry kresby nebudou odpovídat čtyřem základním čárám.
Importovat vše: Všechny čáry ze zdroje PDF jsou importovány a přidány k atributům projektu.

Typy výplní: Zvolte metodu jak budou definovány typy výplní rozložených prvků.

Použít atributy projektu: Nebude importován žádný nový typ výplně ze zdrojového souboru kresby; Výplně kresby, které nemají odpovídající ekvivalent v atributech projektu, budou převedeny na plné výplně.
Vytvořit symbolové výplně: Pro výplně kresby, které nemají odpovídající ekvivalent v atributech projektu, budou vytvořeny nové vektorové výplně formou nového atributu.
Výplně s vektorovým vzorem budou převedeny na symbolové výplně bez textu nebo obrázku
Textový popř. obrázkový obsah a gradientové výplně budou transformovány na obrázkové výplně
Vytvořit obrázkové výplně Pro výplně kresby, které nemají odpovídající ekvivalent v atributech projektu, budou vytvořeny nové obrázkové výplně formou nového atributu.
Poznámka: Pokud dojde k vytvoření obrázkové výplně, bude zdrojový obrázek uložen ve vložené knihovně projektu. Pokud pracujete v Teamwork projektu, musíte mít potřebná přístupová práva: Vytváření knihovních prvků.

Volby přepsání atributů

Použít jednotné pero: Po zvolení této možnosti budou všechny texty, čáry a okrajové čáry výplní vykresleny jednotným perem.
Použít jednotný font: Po zvolení této možnosti bude pro všechny texty definovaný jednotný font.

Optimalizace rozbitých prvků

Po funkci Rozbití můžete pohled před konečným výstupem doladit.

Pravděpodobně však zjistíte, že „rozbité“ čáry a výplně často obsahují nadbytečné prvky (segmenty čar navíc, překrývající se nebo nadbytečné výplně), které komplikují jejich úpravy. Úpravu zjednodušíte tak, že na označené položky nejprve použijete funkce Čárová optimalizace a Optimalizace výplní.

Více informací naleznete v tématu Optimalizace čar a výplní ve výkresových oknech.
