Jednoduchá valená klenba: Rovnoběžná s rovinou půdorysu

Použijte tuto metodu při vytváření skořepiny ve tvaru jednoduché valené klenby a graficky ji pak vytáhněte.



V tomto případě je profil skořepiny vždy půlkruhový (klenba). (Tvar profilu lze později upravit.)

  1. Aktivujte nástroj skořepina a vyberte geometrickou metodu vytažení a jednoduchou konstrukční metodu.


    V půdoryse i 3D okně:

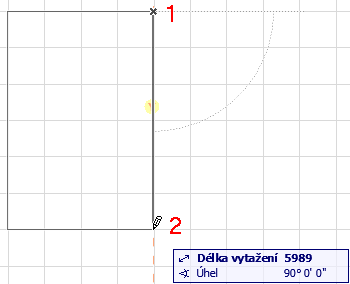

  2. Dvěma kliknutími určete začátek a konec profilu skořepiny.
  3. Třetím kliknutím určíte její vytažení.
  4. Skořepina je dokončená.
