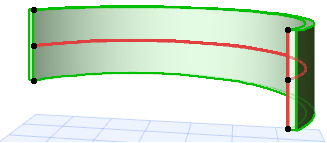

Jednoduchá valená klenba: Kolmá k rovině půdorysu

Použijte tuto metodu při vytváření skořepiny ve tvaru jednoduché valené klenby a graficky ji pak vytáhněte nahoru nebo dolů (kolmo k rovině půdorysu).

V tomto případě je profil skořepiny vždy půlkruhový (klenba). (Tvar profilu lze později upravit.)

V půdorysu:

1. Aktivujte nástroj skořepina a vyberte geometrickou metodu vytažení a jednoduchou konstrukční metodu.





2. Dvakrát klikněte na místo, kde chcete skořepinu vytvořit. (Zobrazí se dočasný profil.) Výška základny skořepiny je určena v jejím nastavení.

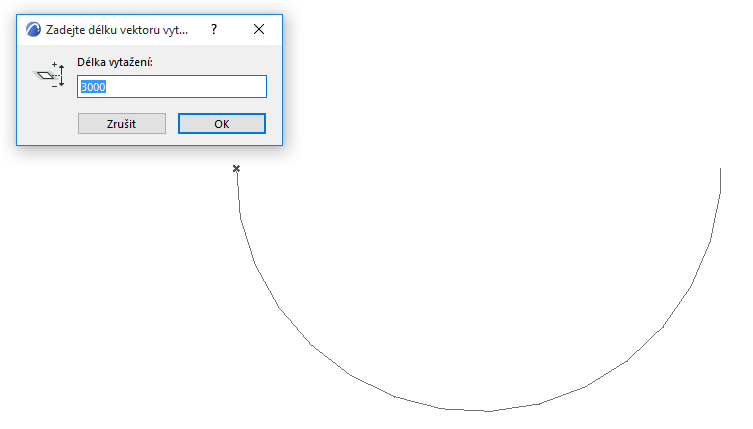

3. Objeví se okno, zadejte délku vytažení skořepiny. Kladné číslo vytáhne skořepinu nahoru (proti vám). Záporné číslo dolů. Kliknutím na OK zavřete okno.





4. Kurzorem nastavte tvar a šířku profilu skořepiny, pak klikněte.





5. Skořepina je dokončená.
