Rotační skořepina: Základní vytváření



V půdorysu nebo ve 3D okně

  1. Aktivujte nástroj skořepina a vyberte rotační geometrickou metodu a jednoduchou konstrukční metodu.

  2. Kliknutím určete osu skořepiny reprezentující střed kupole. (Takto vložená osa je vždy kolmá k rovině půdorysu, nicméně sklon této osy můžete upravit později.)
  3. Posouvání kurzoru nastavte velikost (šířku) skořepiny. Kliknutím určete, kde chcete začít rotaci profilu.

  4. Nastavte potřebný tvar a dalším kliknutím skořepinu dokončíte.

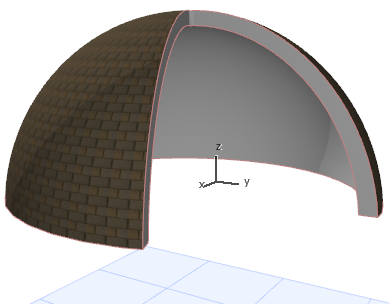

  5. Prohlédněte si výsledek ve 3D.
