Rotační skořepina s profilem libovolného tvaru

1. Aktivujte nástroj skořepina a vyberte rotační geometrickou metodu a detailní konstrukční metodu.





   V půdorysu:

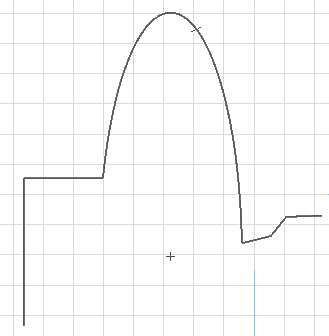

2. Nakreslete profil skořepiny - otevřený nebo uzavřený polygon - pomocí obvyklých metod kreslení.
3. Dvojklikem polygon dokončete.

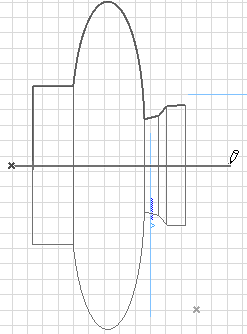

4. Dvěma kliknutími určete osu rotace. (Takto vložená osa je vždy kolmá k rovině půdorysu, nicméně sklon této osy můžete upravit později.)





5. V okně, které se objeví, zadejte úhel otočení. Kladné číslo otočí skořepinu nahoru (proti vám). Záporné číslo od vás.

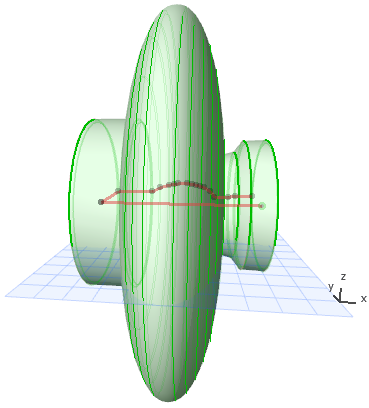

6. Kliknutím na OK skořepinu dokončíte. Prohlédněte ji ve 3D.





Ve 3D okně:

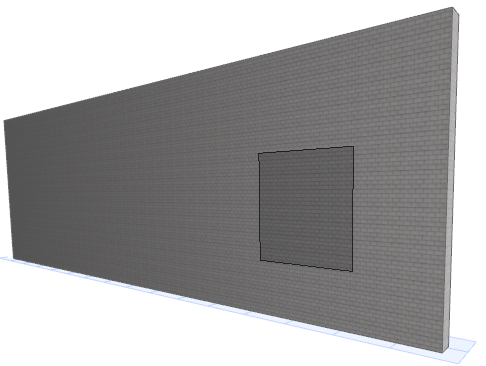

1. Vyberte pracovní rovinu. Vyberte výchozí pracovní rovinu, nebo rovinu vycházející z některého existujícího prvku. Toto je pracovní rovina, ve které budete kreslit profil morfu a její osu otočení.
   • Pokud kliknete “do prázdna”, bude výška výchozí pracovní roviny jako v nastavení skořepiny.
   • Pokud chcete pracovní rovinu, která vznikne z bodů nebo plochy některého stávajícího prvku, vytvořte ji kliknutím na libovolné body a/nebo hrany nebo plochu: šedý čtverec vám bude automaticky ukazovat, jak by mohla vypadat potenciální pracovní rovina. Jakmile najdete pracovní rovinu, kterou potřebujete, kliknutím ji vytvoříte.

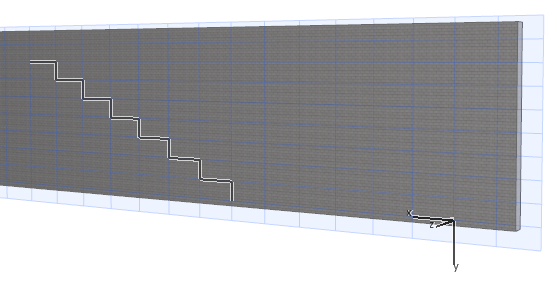

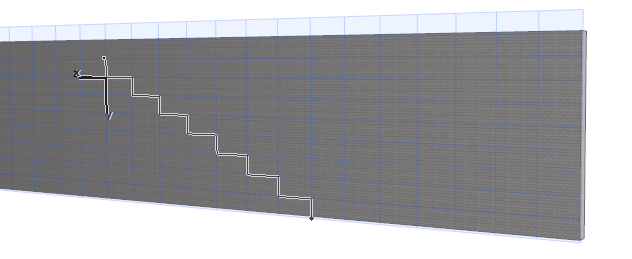

2. Nakreslete profil skořepiny - otevřený nebo uzavřený polygon - pomocí obvyklých metod kreslení.
3. Dokončete polygon.

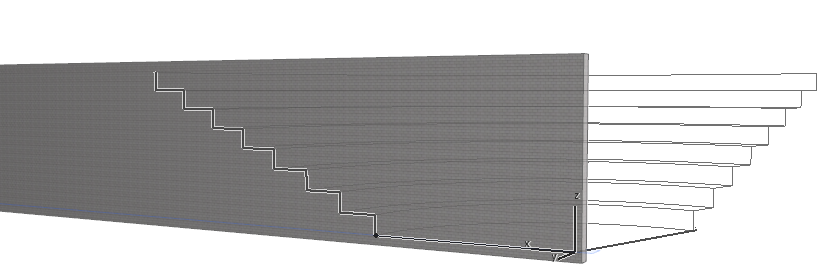

4. Kliknutím určete střed osy otočení.
5. Dalším kliknutím dokončete osu otočení. (Nastavte si 3D pohled tak, aby vám nejvíce vyhovoval.)

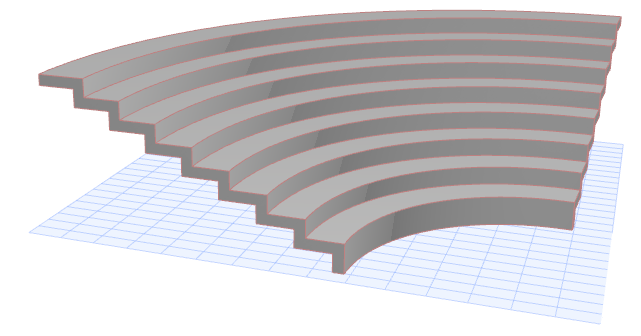

6. Skořepina je dokončená.
