Zborcená klenbová skořepina

Pokud chcete vytvořit zborcenou skořepinu jednoduchou konstrukční metodou, vytvoříte dva základní profily ve vodorovných rovinách. Při použití této metody:

• První profil má vždy tvar klenby.
• Druhý profil je úsečka.

V tomto případě umístíme klenbovou část skořepiny nad tento lichoběžník.

1. Aktivujte nástroj skořepina a vyberte zborcenou geometrickou metodu a jednoduchou konstrukční metodu.





   V půdorysu:

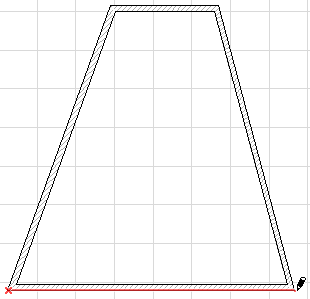

2. Klikněte na oba koncové body zdi ve spodní části, čímž určíte šířku profilu klenby.

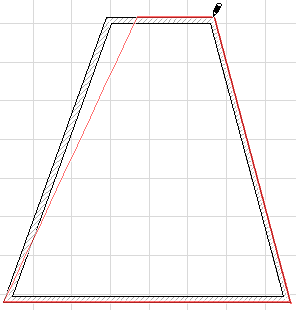

3. Přesuňte kurzor na protější stranu a klikněte na zbylé dva rohy zdí.





4. Zborcená klenbová skořepina je dokončená. Podívejte se na výsledek ve 3D





Ve 3D okně:

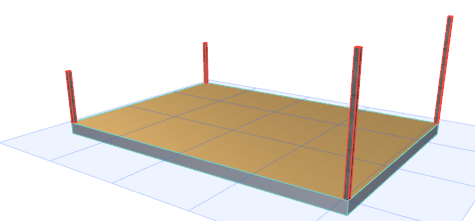

V tomto případě umístíme zborcenou klenbovou skořepinu na dva páry různě vysokých sloupů.

1. Aktivujte nástroj skořepina a vyberte zborcenou geometrickou metodu a jednoduchou konstrukční metodu.

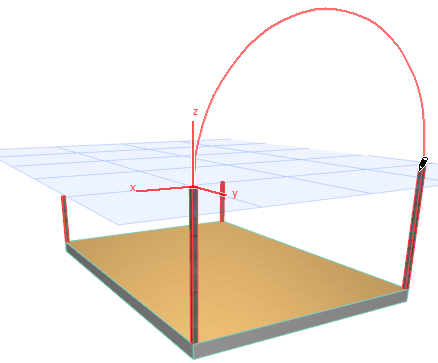

2. Klikněte na oba vyšší sloupy, čímž určíte šířku profilu klenby.

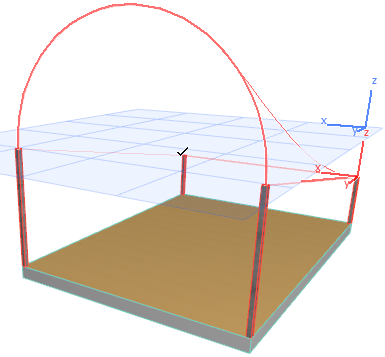

3. Přesuňte kurzor na opačnou stranu, na nižší sloupy, a kliknutím určete šířku druhého - rovného - profilu.

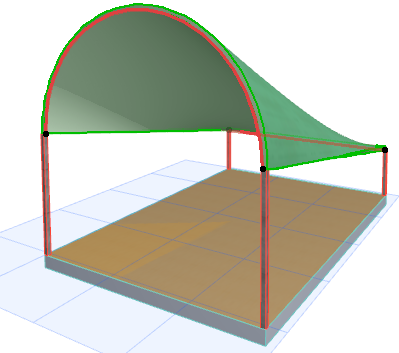

4. Zborcená klenbová skořepina je dokončená. Podívejte se na výsledek ve 3D





Podívejte se na video
