Rotační skořepina: Komplexní oblouková střecha

1. Aktivujte nástroj skořepina a vyberte rotační geometrickou metodu a jednoduchou konstrukční metodu.





2. Vytvořte skořepinu s úhlem otočení 45 stupňů.

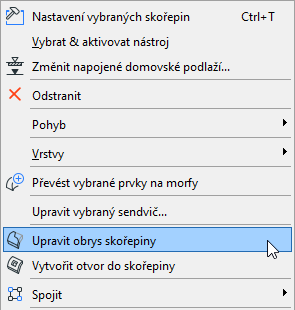

3. Vyberte ji a z kontextové nabídky vyberte volbu upravit obrys skořepiny.
4. Vytvořte obdélník, kterým ořežete tvar skořepiny, jak je ukázáno na obrázku. Prohlédněte si výsledek ve 3D.













5. Vraťte se do půdorysu a zrcadlete kopii této skořepiny.
6. Tuto výslednou skořepinu pak posuňte tak, aby sousedila s původní.









7. Druhou skořepinu posuňte po ose Y tak, aby lehce překrývala tu původní (tím se zjednoduší vzájemné napojování). Prohlédněte ji ve 3D.

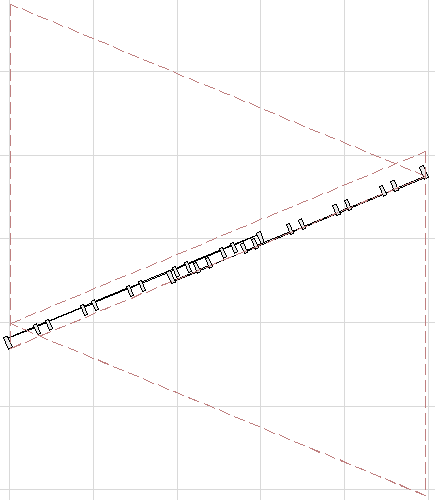

8. Vraťte se do půdorysu. Vytvořte dva lehké obvodové pláště mezi skořepinami, jak můžete vidět na obrázku.

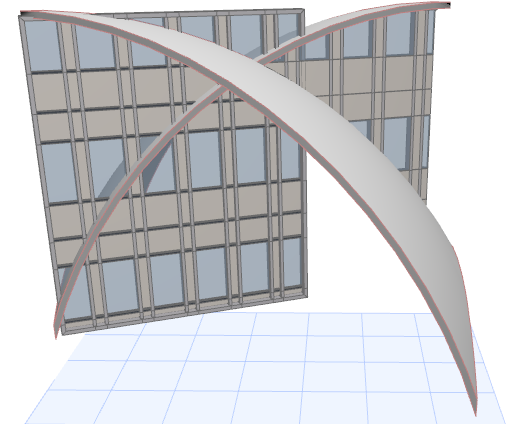

9. Podívejte se na výsledek ve 3D
10. Přesuňte lehké obvodové pláště na správné místo: Zvedněte je a natáhněte jejich horní roh do potřebné výšky.





11. Nyní vyberte oba lehké obvodové pláště, abyste je mohli napojit na obě skořepiny a dosáhli tak požadovaného tvaru.

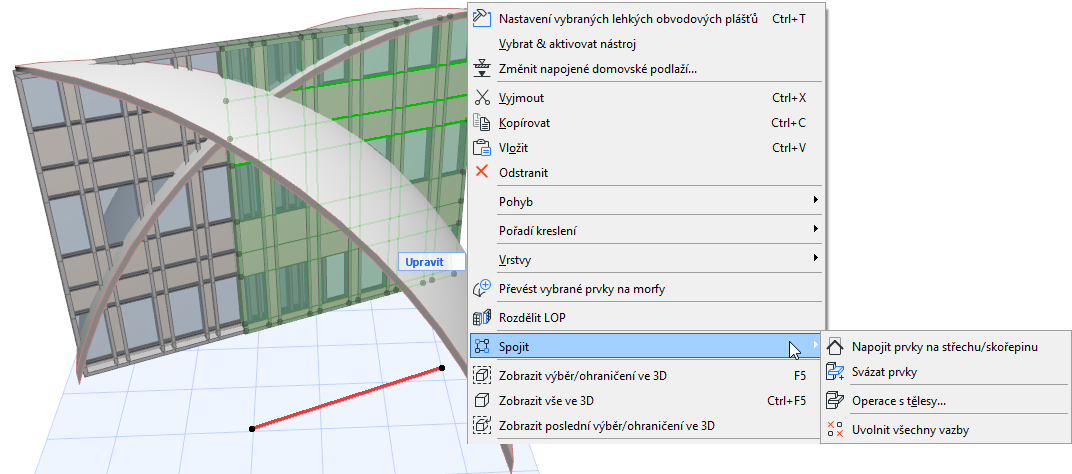

• Vyberte jeden z lehkých obvodových plášťů a použijte příkaz Vazba prvků a konstrukcí > Napojit prvky na střechu/skořepinu.





• Napojte tento LOP na obě skořepiny.





• Nyní vyberte druhý LOP a zase ho napojte na obě skořepiny.





• Podle potřeby tuto výslednou konstrukci roznásobte.
