Rotační skořepina: Nastavení obrysu v řezu

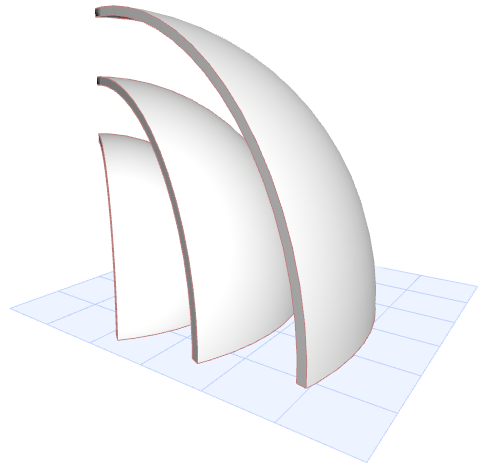

Zde je několik rotačních skořepin, které mají stejný počáteční bod svých profilů, ale jsou od sebe navzájem posunuty.

V okně řezu vyberte samostatně každou skořepinu a definujte její obrys obdélníkem - použijte dostatečně malé obdélníky. Výsledkem je několik překrývajících se segmentů skořepiny, každý jiné velikosti.

1. Ujistěte se, že výška základny skořepiny je 0.

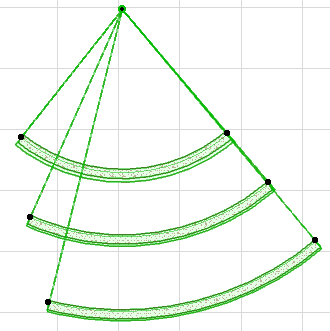

2. Podle obrázku nakreslete první skořepinu.





3. Nakreslete další dvě skořepiny. Použijte stejný střed profilu, každou skořepinu ale udělejte o něco větší, než jde předchozí.

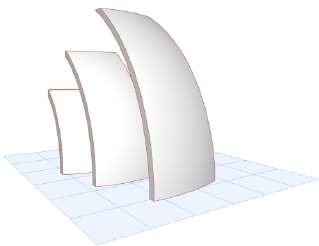

4. Prohlédněte si výsledek ve 3D.





5. Nyní vytvořte řez a otevřete jej.

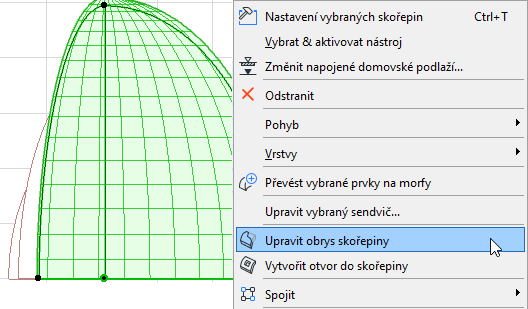

6. Vyberte nejbližší skořepinu. Z kontextové nabídky vyberte možnost upravit obrys skořepiny.

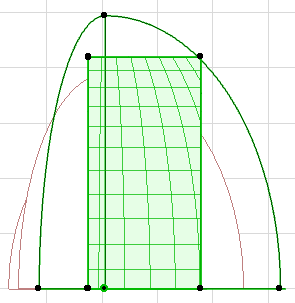

7. Nakreslete obdélník.









8. Postupně vyberte zbylé dvě skořepiny a proveďte to samé.

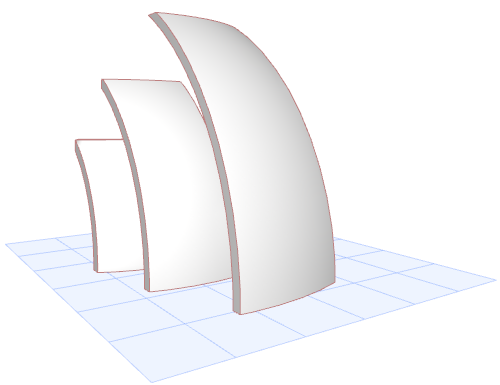

9. Podívejte se na výsledek ve 3D a podle potřeby model dolaďte.
