Zborcená skořepina: Zastřešení tenisového kurtu

Vytvořte skořepinu nad tenisovým kurtem.

1. Vložte objekt tenisový kurt.

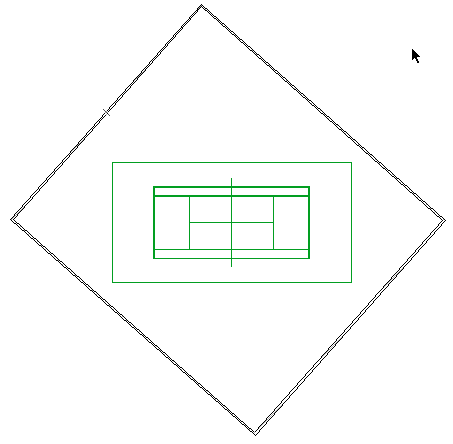

2. Nakreslete obdélníkové obvodové zdi v úhlu 45 stupňů k tenisovému kurtu; Tyto zdi poslouží jako pomocné prvky při vytváření profilů skořepiny (později budou odstraněny).





Vytvořte na ně zborcenou skořepinu:

1. Otevřete 3D okno a aktivujte nástroj skořepina, zborcenou geometrickou metodu a detailní metodu zadávání.

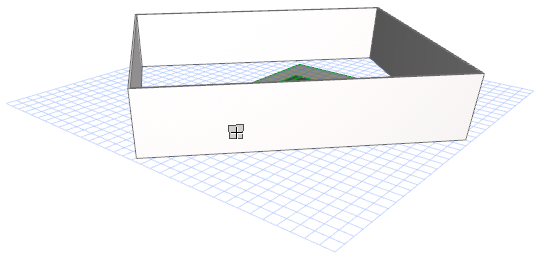

2. Kliknutím na vnější povrch jedné ze zdí nastavte pracovní rovinu.

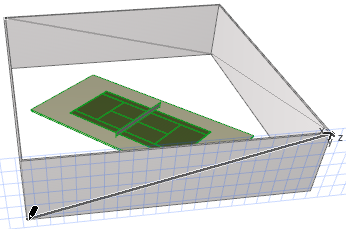

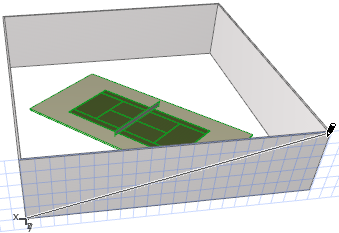

3. Nakreslete profil spojením jednoho horního rohu s protějším a dvojklikem profil dokončete: stejně jako je úhlopříčka na obrázku.





4. Změňte 3D pohled tak, aby byla nyní nejblíž protější zeď. Kliknutím na její vnější povrch nastavte pracovní rovinu pro druhý profil.

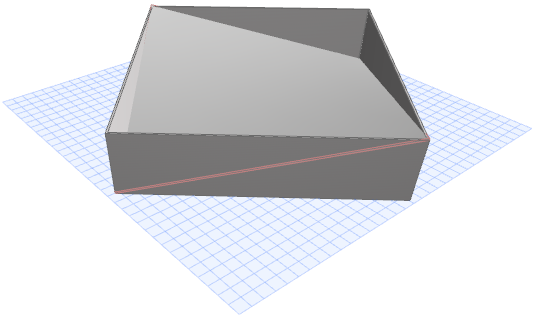

5. S ohledem na grafickou odezvu, znázorňující tvar případné skořepiny, nakreslete druhý profil. Jedná se opět o úhlopříčku. Dvojklikem operaci dokončíte.

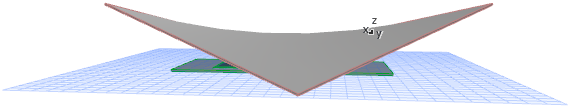

Výchozí tvar skořepiny je dokončen.

Nyní můžete pomocné zdi odstranit.

Nyní nastavíme obrys skořepiny:

1. Přepněte se do okna půdorysu.

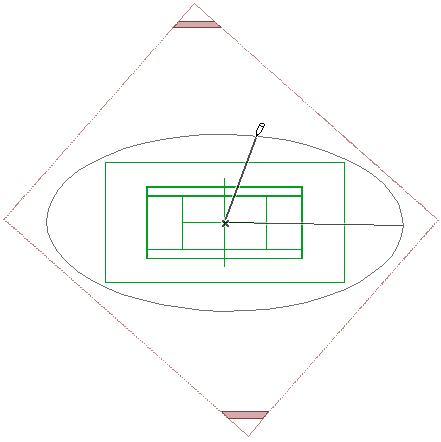

2. Pomocí nástroje kružnice nakreslete elipsu, která bude odpovídat požadovanému tvaru střechy.

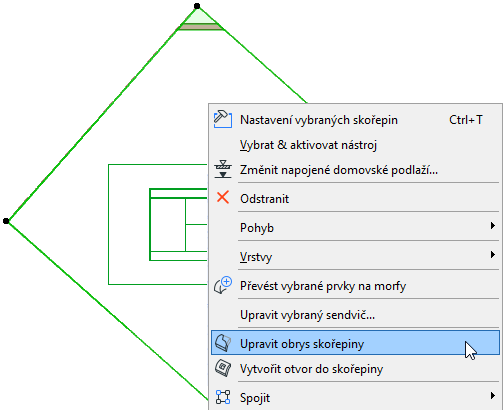

3. Vyberte skořepinu. Z kontextové nabídky vyberte možnost upravit obrys skořepiny.

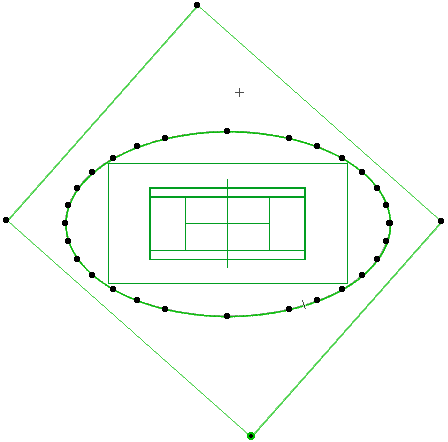

4. S kouzelnou hůlkou (mezerník+klik) klikněte na nakreslenou elipsu. (Elipsu už můžete odstranit.)

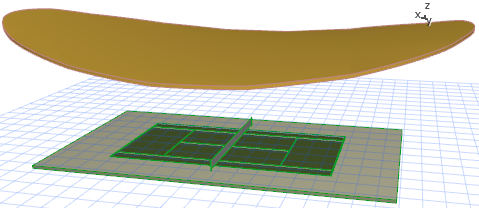

5. Podívejte se na výsledek ve 3D
6. Nakreslete obvodové zdi a napojte je na skořepinu.
