Zborcená skořepina: Točitá věž

  1. Aktivujte nástroj skořepina a vyberte zborcenou geometrickou metodu a detailní konstrukční metodu.

  2. V půdorysu nakreslete první profil (jeho rovina je vodorovná s rovinou půdorysu). V tomto případě nakreslíme čtverec. Dvojklikem polygon profilu dokončíte.

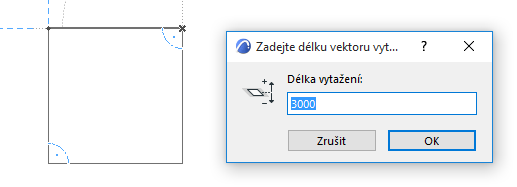

  3. V okně, které se objeví zadejte vzdálenost mezi rovinami profilů skořepiny (mezi rovinou profilu, který jste už nakreslili a rovinou profilu, kterou budete teprve kreslit.)

  4. Nyní nakreslete polygon druhého profilu, jehož rovina je vodorovná s tou první. Nakreslíme otočený čtverec (zobrazen červeně). Grafická odezva zobrazuje, jak je vytvářena skořepina.
  5. Dvojklikem dokončete polygon a celou skořepinu.
  6. Prohlédněte si výsledek ve 3D.
