Úprava otvoru skořepiny
Více informací o nastavení hran skořepiny naleznete v tématu Úprava hrany skořepiny nebo jejího otvoru.

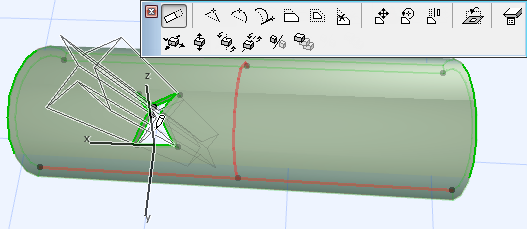

Vyznačení podchozí výšky střechy. Ořezávací hmota je viditelná, pokud vyberete otvor skořepiny samostatně.
Otvor vyberete tak, že kliknete na jeho hranu.

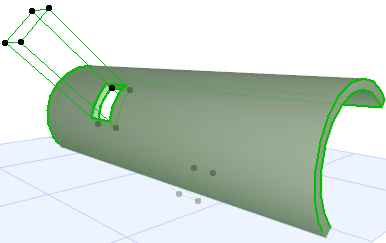

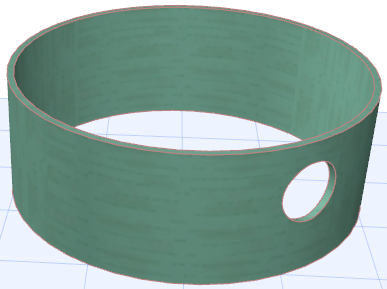

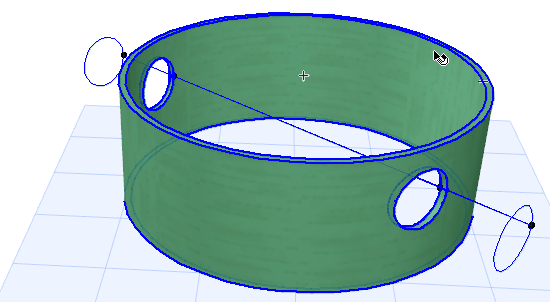

Každá ořezávací hmota ovlivňuje pouze vlastní skořepinu a nelze ji použít na ořezávání jiných prvků. Nicméně skořepina, která se natáčí zpět, bude automaticky ořezána dvakrát (či víckrát) jedinou ořezávací hmotou.
Pokud přesunete celou skořepinu na jiné místo, ořezávací hmota se přesune s ní. Nicméně úprava skořepiny (např. úprava profilu nebo obrysu) tvar otvoru neovlivní.

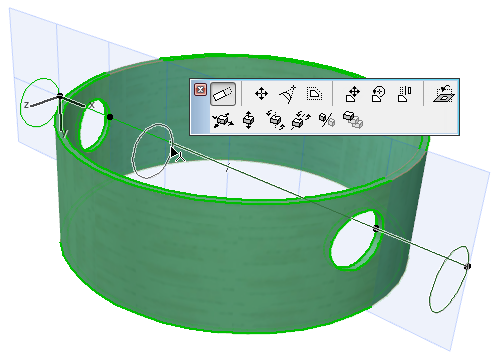

Úprava délky vytažení ořezávací hmoty
Pokud chcete změnit délku ořezávací hmoty otvoru, vyberte z plovoucí paletky možnost upravit délku vytažení. Tímto způsobem můžete například zajistit, aby ořezávací hmota neprocházela oběma stranami skořepiny.

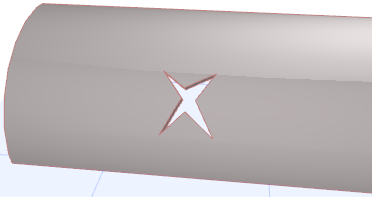

Úprava obrysu otvoru
Vyberte otvor, abyste viděli jeho ořezávací hmotu. Upravte buď obrys samotného otvoru, nebo obrys ořezávací hmoty (výsledek bude stejný). Použijte známé volby z plovoucí paletky.

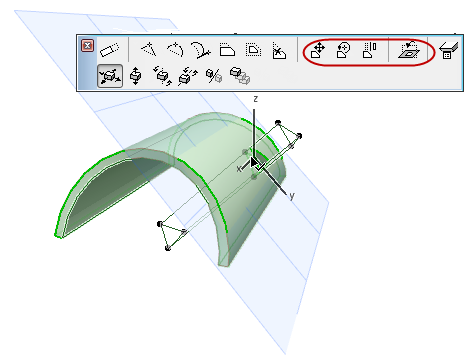

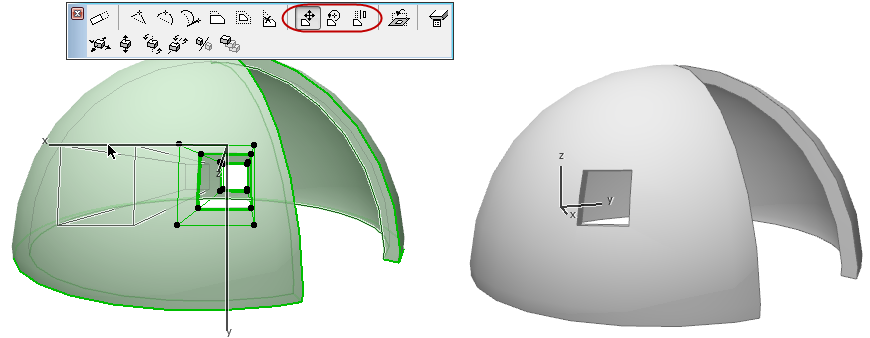

Úprava otvoru na jeho vlastní rovině
Ořezávací hmota má svou vlastní pracovní rovinu. Pokud otvor vyberete, můžete jej na této rovině upravovat pomocí voleb v plovoucí paletce. Tato rovina bude zobrazena.

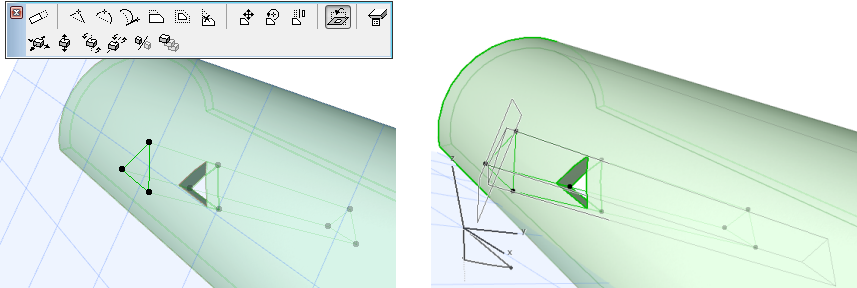

- Otočit rovinu otvoru: Tento příkaz umožňuje rovinu otvoru otočit a změnit tak tvar otvoru ve skořepině. Otvor můžete také samostatně.
Vyberte příkaz otočit rovinu otvoru. Nastavte osu otočení a přesunutím kurzoru rovinu otočte.

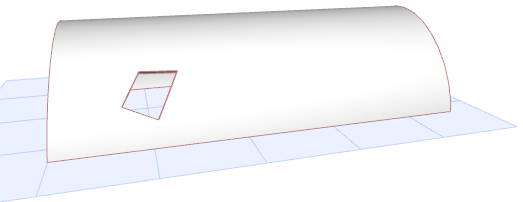

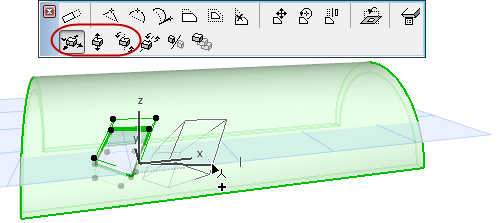

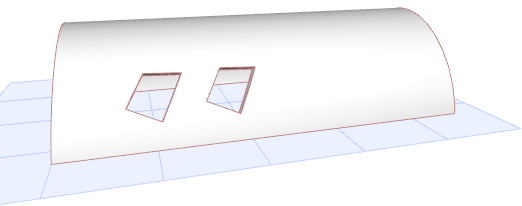

Úprava otvoru v rovině vodorovného/svislého průmětu
Tyto příkazy umožňují posunout otvor nebo jeho kopii v rovinách svislého nebo vodorovného průmětu.

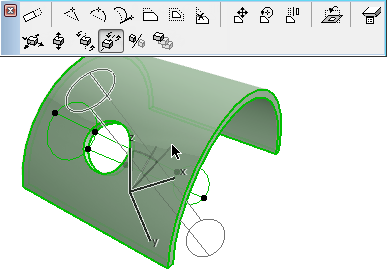

Otočení ořezávací hmoty za účelem změny tvaru otvoru
Jedním ze způsobů, jak změnit tvar otvoru je volné otočení ořezávací hmoty.
