Referenční rovina desky
Každá deska má referenční rovinu, která hraje důležitou roli při vytváření průniků s ostatními prvky. Možnost jednoduše přiřadit referenční rovinu desky usnadňuje uspořádání průniků, a máte tak pod kontrolou změny, které vzniknou případnou úpravy konstrukce desky.
Pokud změníte referenční rovinu desky, celá deska se této změně přizpůsobí. V tomto případě zůstanou předchozí napojení beze změny.
Viz Upravit referenční rovinu desky, níže.
Nastavení referenční roviny desky
Referenční rovinu můžete nastavit v Infopaletce nebo na panelu geometrie a umístění v nastavení desky. Mezi všemi možnostmi umístění referenční roviny můžete přepínat klávesou “C”.
Základní deska má dvě možná umístění referenční roviny: rovina buď na horním nebo spodním povrchu.
Sendvičová deska má čtyři možná umístění referenční roviny: horní a spodní povrch nosné vrstvy a horní a spodní povrch desky.
“Horní” povrch desky je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
Všimněte si, že se ikona a pole v Infopaletce mění v závislosti na umístění referenční roviny desky.

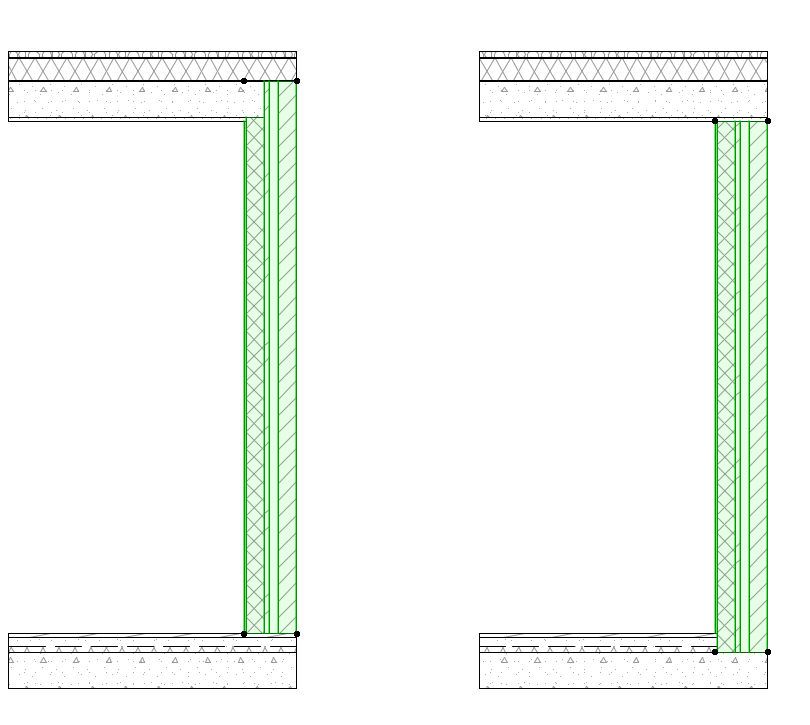

Takže zdi se napojují na desky na horní povrch nosné vrstvy, namísto horního povrchu.
Příklady používání
- Deska je použita jako podhled: referenční rovinu můžete nastavit na její spodní povrch, namísto povrchu horního.

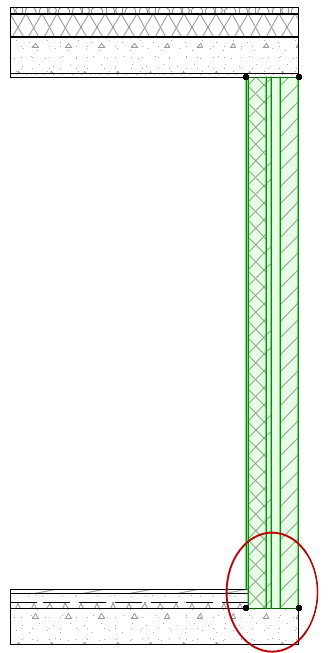

- Pokud přehodíte referenční rovinu desky z horního povrchu nosné vrstvy na spodní, celá deska se přizpůsobí této změně. V tomto případě zůstanou předchozí napojení beze změny.

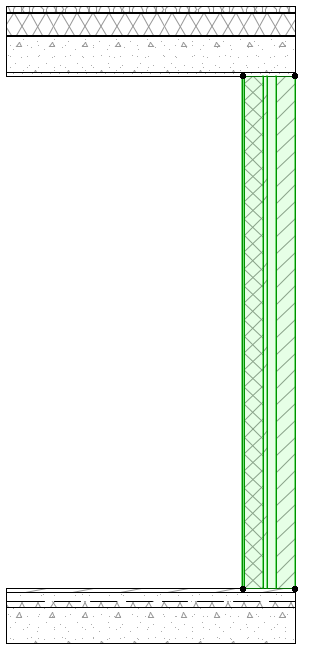

Zde jsou zdi napojeny na horní respektive spodní povrch nosné vrstvy desky.
Referenční rovina v interaktivních tabulkách nebo funkci Najít a vybrat

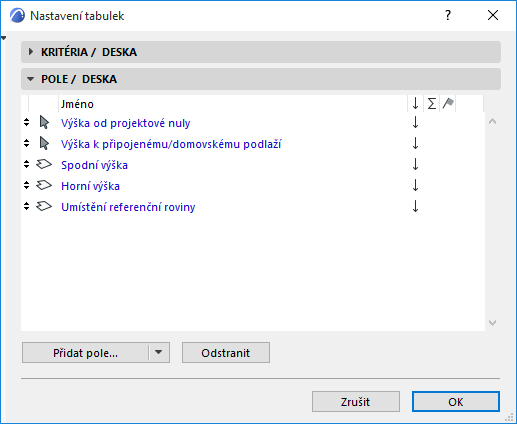

V interaktivních tabulkách můžete vypsat seznam desek pomocí samostatného pole pro horní a spodní výškovou úroveň; “výška k projektové nule” a “výška k podlaží” odkazují na hodnoty vztažené k referenční rovině desky (nikoli výškové úrovni horního povrchu desky).

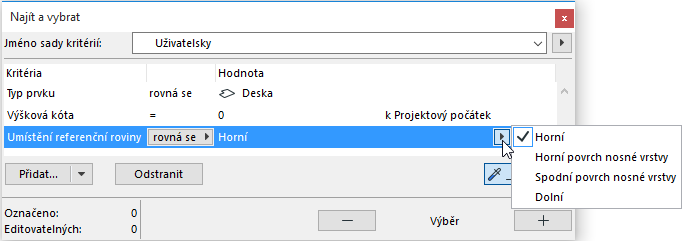

Je možné najít a označit desky nebo je vypsat v interaktivní tabulce podle umístění jejich referenčních rovin:
Úprava desek podle referenční roviny

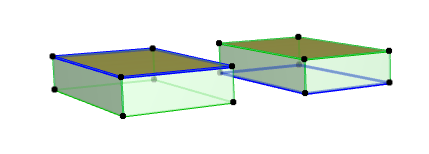

Ve 3D je referenční rovina desky zobrazena jako tenká modrá čára. Její tvar odpovídá průmětu horního povrchu desky; Pokud chcete upravovat desku, klikněte buď na čáry referenční roviny, obrys horního povrchu nebo na některý z uzlů.
Napojit prvky na desky
Tato funkce (Úpravy > Změna tvaru > Napojit prvky na desky) umožňuje snadno napojit prvky (zdi, sloupy a trámy) na konkrétní výškovou úroveň jedné nebo více desek, které jsou nad nebo pod nimi.
Upravit referenční rovinu desky

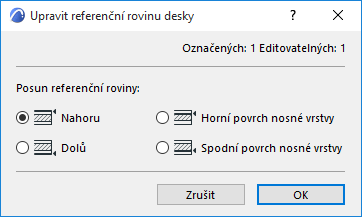

Tato funkce (v menu Úpravy > Referenční čára a rovina > Upravit referenční rovinu desky) umožňuje upravit referenční rovinu jedné nebo více označených desek, přičemž umístění desky zůstane nezměněné.
Tato funkce usnadňuje převádění jednoduchých desek z fáze studie na sendvičové desky potřebné v dalších fázích projektu. V takových případech pak můžete přesunout referenční rovinu z horního povrchu desky na horní povrch nosné vrstvy.
Při převodu projektů ze starších verzí můžete tuto funkci použít na přesunutí referenční roviny z horního povrchu desky na jiné umístění.
