Tvorba sítě

Nové sítě lze vytvářet buď v půdorysu nebo 3D okně.

Viz také Geodetická data (.xyz).

Pro terén jsou v Info paletce čtyři geometrické metody. Můžete vytvářet Polygonální, Obdélníkové a Natočené obdélníkové sítě nebo sítě s konstantním sklonem.

Ve všech případech nejprve nakreslíte obrys sítě ve výškové úrovni základní referenční roviny, která je definovaná v nastavení.

• Geometrické metody Polygonální a Pravoúhlá/Natočená pravoúhlá fungují stejně jako u nástroje deska.
• Pomocí metody Pravidelná šikmá síť můžete jednoduše vytvořit síť s pravidelným sklonem horního povrchu.

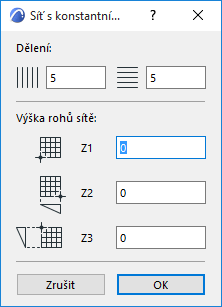

  Po zadání obrysu obdélníka terénu se automaticky zobrazí dialogové okno Terén s konstantním sklonem.





  • Dělení: V první části okna můžete nastavit počet částí v obou směrech souřadného systému.
  • Výška rohů sítě: Nastavte hodnoty výšky tří rohů tělesa sítě; čtvrtý se vygeneruje automaticky.

V případě potřeby vyberte síť a upravte její body, přidejte nové body nebo vytvořte díru.
