Razítka zón

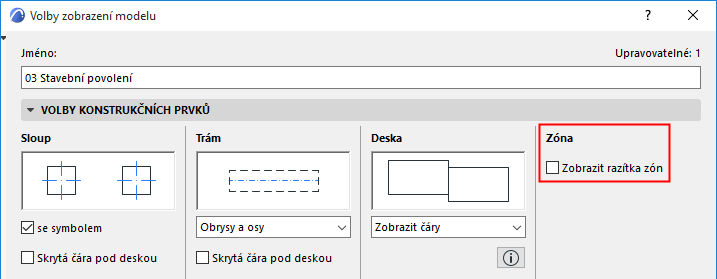

Pokud chcete razítka zón zapnout, aktivujte volbu Zobrazit razítka zón v nastavení Dokument > Zobrazení modelu > Volby zobrazení modelu (panel Volby konstrukčních prvků).

Poznámka: Razítka zón jsou ve výchozím nastavením vypnutá; Zóny se vkládají místo toho s popiskami zón.


Razítka zón jsou inteligentní parametrické GDL objekty, jejichž vzhled, obsah a chování lze upravit podle místní projekční praxe. Nacházejí se v knihovně projektu.

Objekt razítka zóny přiřazený k zóně závisí na vybrané kategorii zóny.

Viz Kategorie zón.

Každé razítko zóny obsahuje textové informace o zóně, například její název, číslo, plochu a další volitelné parametry; přesný obsah razítka zóny záleží na parametrech v nastavení zóny na panelu razítko zóny.

Viz Nastavení nástroje Místnost.

Poznámka: Pokud chcete nastavit jednotku plochy zobrazené v razítku zóny, použijte menu Volby > Předvolby projektu > Kóty a vyberte jednotky výpočtů plochy.


Přesunování razítek zón

Razítka zón můžete přesunovat nezávisle na zónách:

  1. klepněte na uzel razítka.
  2. Z plovoucí paletky:

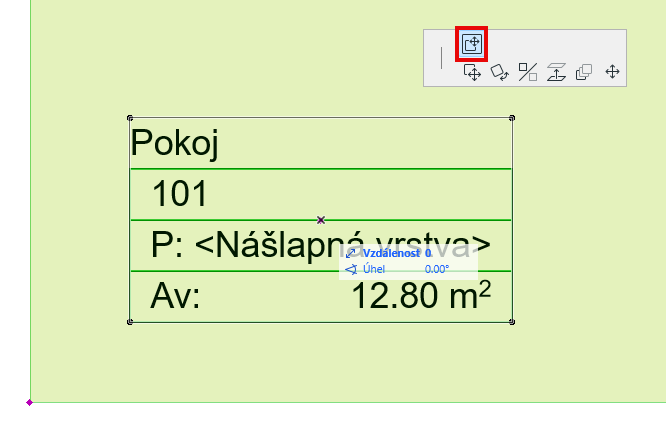

    • Vyberte Přesunout položku pro přesunutí razítka zóny v každém měřítku.

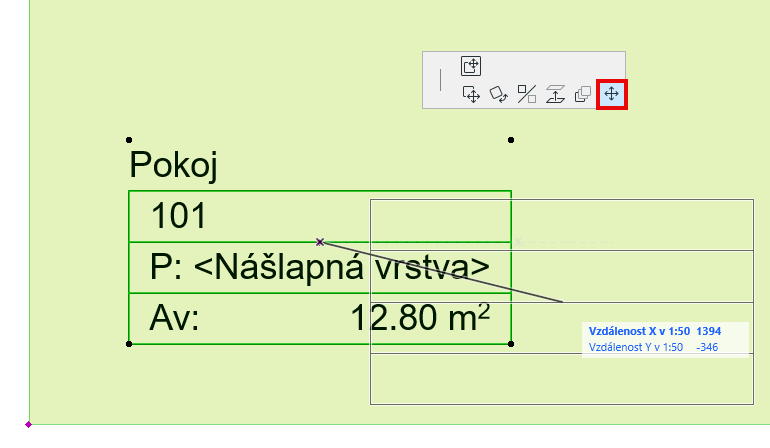

    • Vyberte Přesunout uzel pro jeho přesunutí vzhledem k aktuálnímu měřítku.
      Poznámka: Toto funguje pouze v případě, že objekt razítka zóny podporuje metodu aktuálního měřítka, a to pouze v měřítkách 1:50, 1:100 a 1:200.

  3. Přesuňte razítko zóny.

Referenční bod zóny (pouze pro razítko zóny

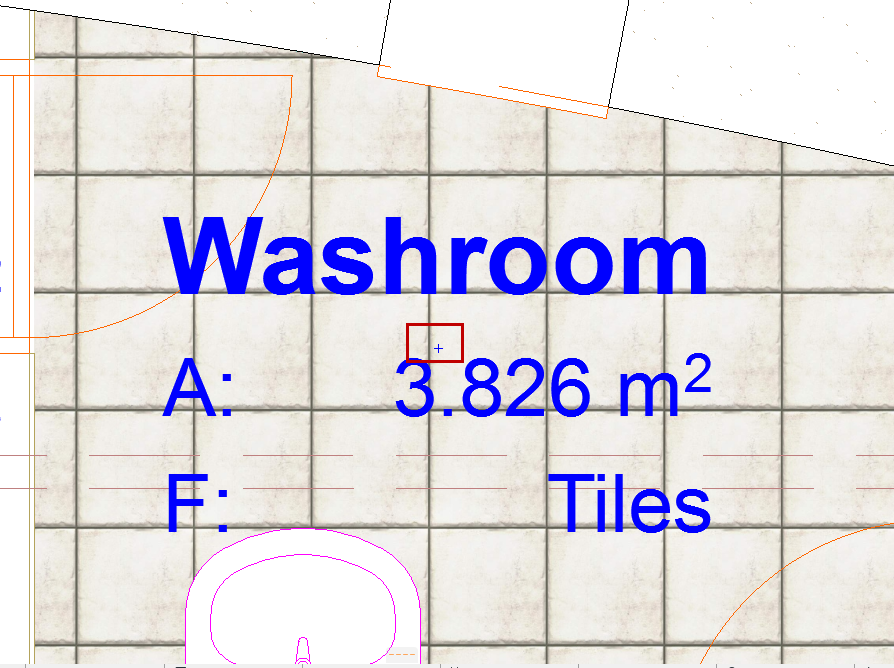

Pokud vložíte do půdorysu zónu jednou z metod automatického rozpoznání obrysu, objeví se křížek v místě, kam jste při definování zóny kliknuli. Tento křížek je referenční bod zóny.



Tento bod se používá jako počáteční bod pro vyhledávání hranic pro následující aktualizační akce.
