Vložení panelu dveří nebo okna do lehkého obvodového pláště

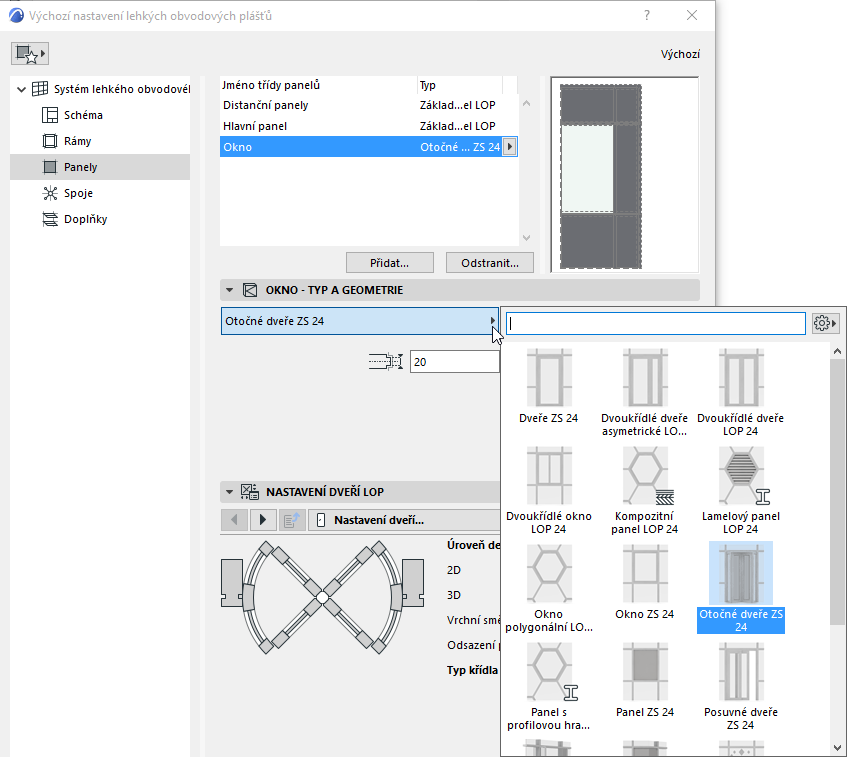

Můžete vložit GDL panely, které se chovají jako okno nebo dveře. Některé takové jsou v Archicadu přednastavené a zařazené do nabídky na záložce typ a geometrie panelu:

Přestože se panely lehkého obvodového pláště chovají podobně jako dveře a okna, nepoužívají jejich značky. Pro popsání těchto panelů můžete použít nástroj Popiska a vložit popisku panelu LOP.

Viz Popisování lehkých obvodových plášťů.

Otevíravé panely můžete zahrnout do vzoru lehkého obvodového pláště v nastavení schématu. (Viz Nastavení vzoru sítě v nastavení schématu .)

Do stávajících lehkých obvodových plášťů můžete panely dveří nebo oken vložit v režimu úprava (popsáno níže).

Pokud chcete vložit panel dveří do lehkého obvodového pláště:

1. Vyberte lehký obvodový plášť a přejděte do režimu úprav.

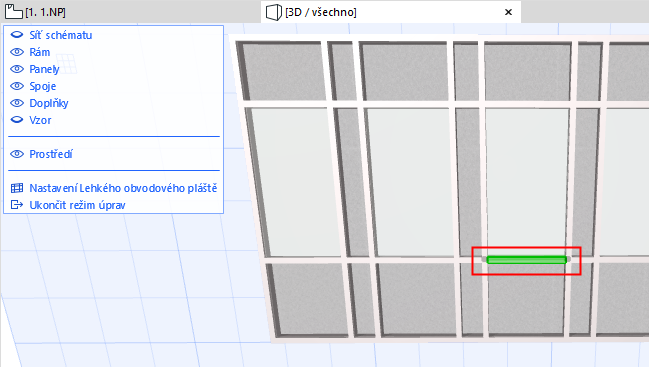

2. V místě, kde mají být dveře vytvořte sloučený panel (odstraněním jejich společného rámu):

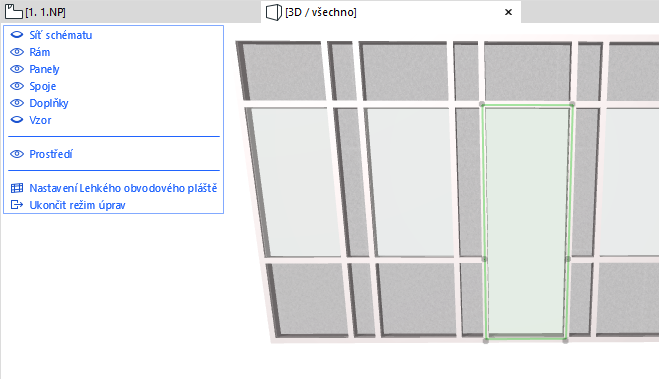

3. Označte nově vzniklý panel.

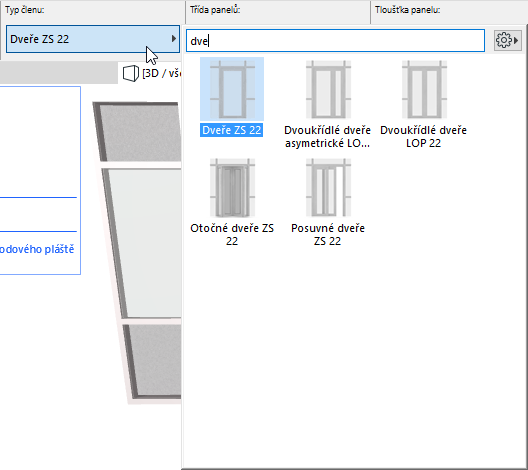

4. Z nabídky typu prvku v Infopaletce vyberte požadovaný typ dveří. (Seznam můžete zúžit zadáním slova “Dveře” do pole hledání.)

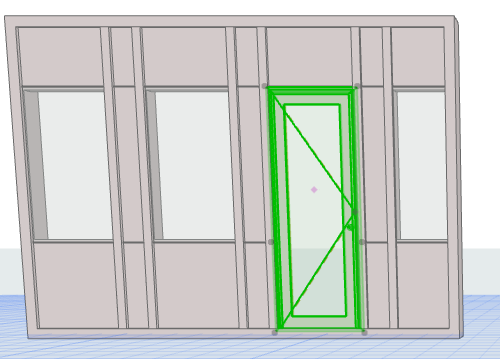

   Vybraný panel je nahrazen panelem typu dveře, který se může otvírat a zavírat jako jiné GDL dveře.

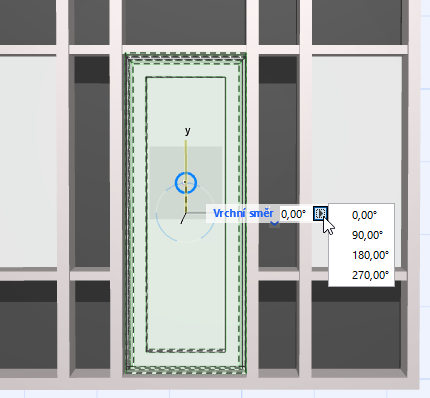

   Všimněte si že tento panel typu dveře má editovatelný parametr nazvaný “Směr horní hrany.” Ten vám umožní přenastavit “vršek” dveří v přírůstku 90 stupňů, v případě že později volně přetočíte lehký obvodový plášť a “vršek” dveří změní svou polohu.
