Kreslení lehkého obvodového pláště ve 3D okně
Lehký obvodový plášť můžete nakreslit stejnými metodami jako ostatní konstrukční prvky.

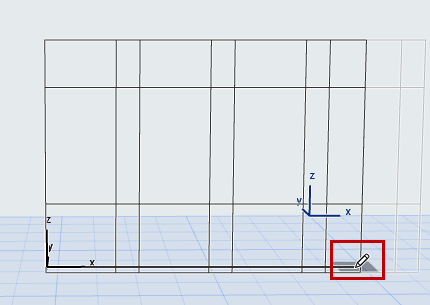

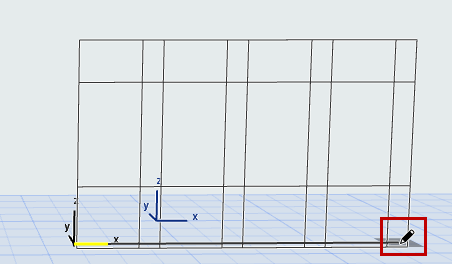

Poznámka: Pokud je vaše schéma nastavené s pevnými rozměry sítě vzoru, náhled a uchopovací body/tužka vám naznačí, kde je konec dalšího segmentu.
Ve 3D okně je implicitní zadávací rovina lehkého obvodového pláště shodná s aktuální zadávací 3D rovinou .
Jak určit jiné zadávací roviny prohlédněte v Zadávací rovina lehkého obvodového pláště ve 3D.
Metoda Lomená čára
- S aktivním nástrojem lehký obvodový plášť, vyberte v Infopaletce metodu Lomené čáry - jednoduché a dále výchozí rovinu.
- Kliknutím začnete kreslit referenční čáru lehkého obvodového pláště.
V našem případě:

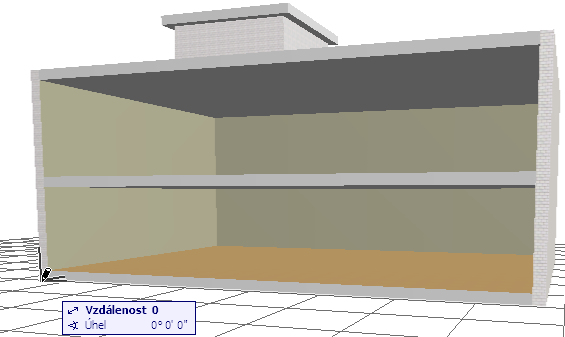

- Klikněte na dva přední rohy budovy k určení délky referenční roviny.

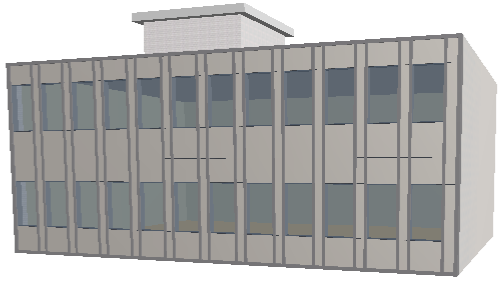

Prohlédněte si výsledek.
Metoda Obrys
- S aktivním nástrojem lehký obvodový plášť, vyberte v Infopaletce geometrickou metodou Obrys a dále inteligentní metodu vložení.
- Zadávací rovinu nastavíte sérií kliknutí.
- Začněte do roviny kreslit obrys lehkého obvodového pláště, jako byste kreslili jakýkoli jiný polygon.
- Dvojitým kliknutím, nebo kliknutím s kurzorem kladiva uzavřete polygon.

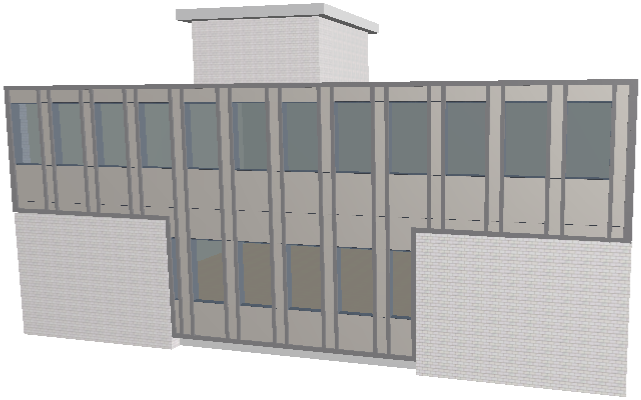

Prohlédněte si výsledek.
