Typy zalomení se stejnou délkou zkosených stupňů

V nastavení schodiště na panelu Geometrie a umístění:

  1. Z nabídky vyberte jeden ze čtyř typů stejně dlouhých zkosených stupňů: Jeden bod, dva body, základní čáry, vedlejší výstupní čára.

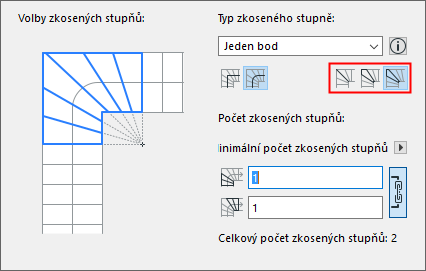

  2. Klikněte na jednu ze tří ikon pro výběr způsobu rozvržení stupňů v místě, kde osa zalomení protíná výstupní čáru:

  • Podstupnice: na osu zalomení je umístěna podstupnice
  • Symetrický stupeň: osa stupně je zarovnána s osou zalomení
  • Asymetrický stupeň: umístnění stupně není nijak omezeno

Podívejte se na následující ilustrace:

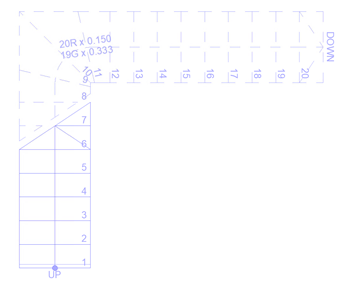

Obrázek 1. Typ zkoseného stupně: Vedlejší výstupní čáraBod zalomení: Podstupnice

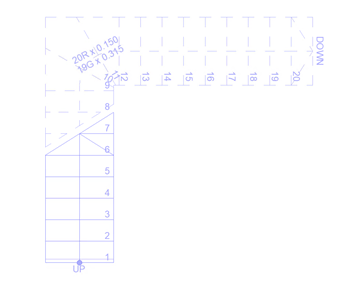

Obrázek 2. Typ zkoseného stupně: Vedlejší výstupní čáraBod zalomení: Symetrický stupeň

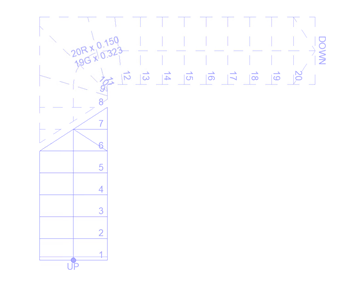

Obrázek 3. Typ zkoseného stupně: Vedlejší výstupní čáraBod zalomení: Asymetrický stupeň

Segmenty se zalomenými stupni

Pokud je použit segment se zalomenými stupni, je jako počátek pro umísťování zalomených stupňů určen střed výstupní čáry tohoto segmentu.

  • Osa je v tomto bodě vynesena kolmo k výstupní čáře.
  • Stupně se stejnou délkou jsou odměřovány od tohoto bodu.
  • Minimální šířka zkosených stupňů je měřena od průmětu tohoto bodu na vnitřní hraně.
