Upravit referenční čáru zdi
Pomocí příkazů v nabídce Referenční čára a rovina můžete upravit umístění referenční čáry a směr označených zdí. Ve výchozím profilu je tato nabídka v menu: Úpravy > Referenční čára a rovina.
Tento příkaz umožňuje v půdorysu přesunout referenční čáru zdi, aniž by byla změněna pozice zdi.

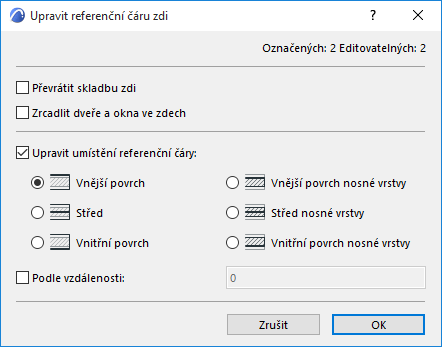

Příkazem Upravit referenční čáru zdi otevřete následující okno:

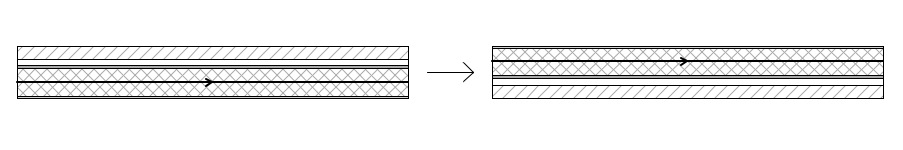

- Převrátit skladbu zdi: Pokud zaškrtnete tuto možnost, bude zeď převrácena podél osy celé zdi (směr zdi zůstane nezměněn).
Dveře a okna zůstanou beze změny (pokud nezaškrtnete následující možnost):

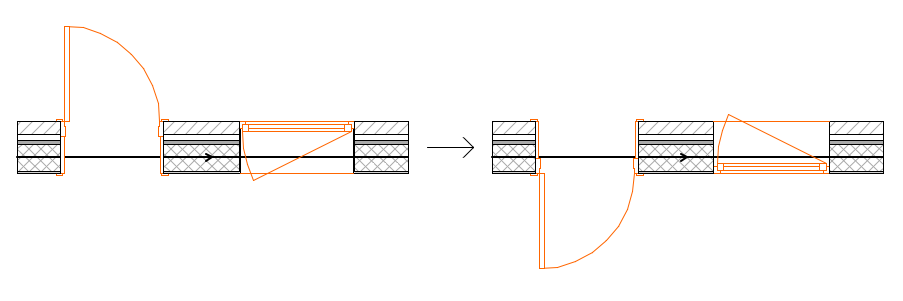

- Zrcadlit dveře a okna ve zdech: Toto pole zaškrtněte, pokud chcete otočit směr otevírání dveří a oken vložených ve zdi.

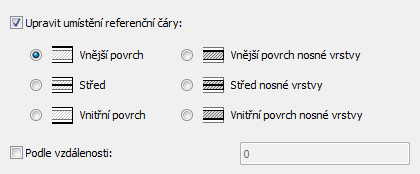

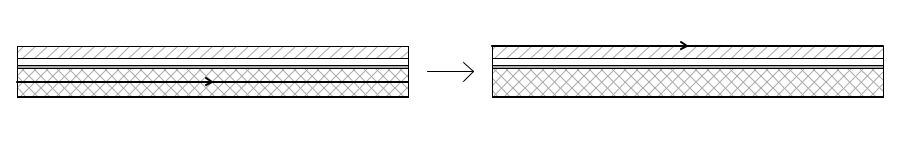

Úprava umístění referenční čáry: Zaškrtněte tuto možnost a použijte tyto volby, pokud chcete přesunou referenční čáru označených zdí, aniž by došlo ke změně umístění zdí v půdorysu.
Podle vzdálenosti: Zaškrtněte tuto možnost a zadejte hodnotu odsazení referenční čáry. Kladná hodnota posouvá referenční čáru směrem ke středu nosné vrstvy zdi; záporná hodnota směrem od nosné vrstvy. (Zeď jako celek zůstane na místě.)
(Pokud je referenční čára uprostřed, není dostupné nastavení odsazení.)
