Obložení stupnice a podstupnice

Ve stromové struktuře okna nastavení schodiště vyberte Obložení.

Prvek stupnice a/nebo podstupnice schodiště můžete zapnete volbou Obložení.

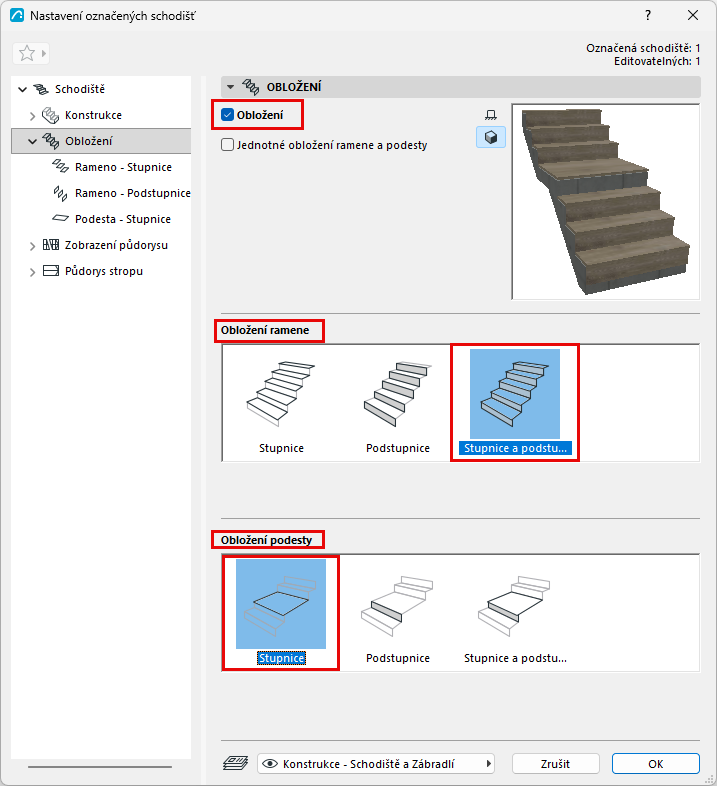

Níže klikněte na prvek, který potřebujete:

  • Obložení ramene: Aktivujte stupnici, podstupnici nebo obojí
  • Obložení podesty: Aktivujte stupnici, podstupnici nebo obojí


Prvky, které vyberete, se objeví ve stromové struktuře nalevo: samostatné stránky nastavení stupnice/podstupnice/podesty/ramene.

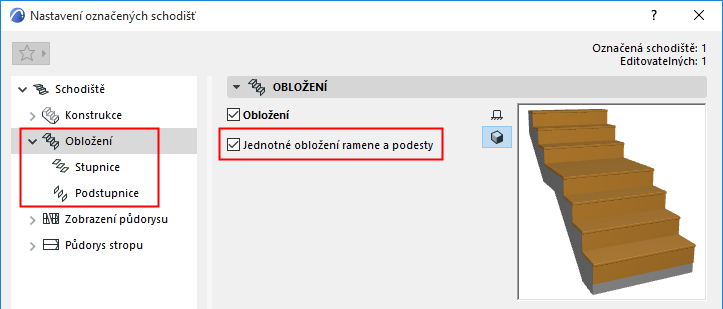

Jednotné obložení ramene a podesty

Pomocí této volby můžete nastavit jednotné obložení stupnicemi a podstupnicemi ramene i podesty. Takže počet stránek s nastavením bude nižší.



Nastavení stupnice a podstupnice: Výběr prvku

Na stránkách nastavení stupnic a podstupnic si můžete vybrat z nabídky dostupných GDL prvků, které můžou tvořit obložení:

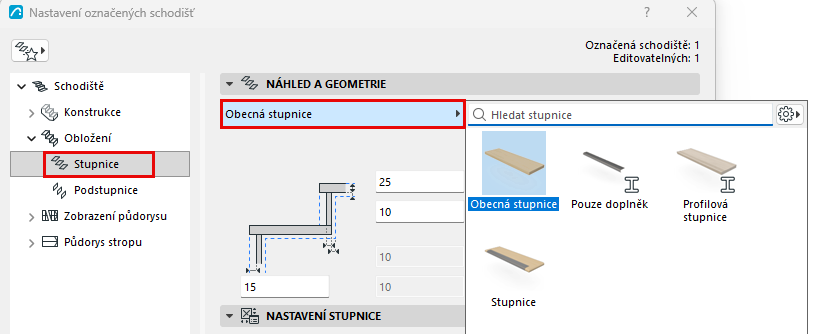

Obrázek 1. Výběr prvku obložení stupnice

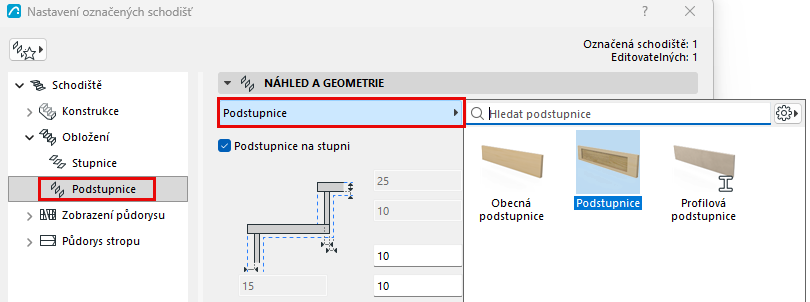

Obrázek 2. Výběr prvku obložení podstupnice

Podstupnice na stupni: Pomocí této volby můžete umístit podstupnice na horní hranu stupnic. (Pokud není volba aktivní, podstupnice je protažená až na spodní úroveň stupnice - víz schéma.)

Nastavení stupnice a podstupnice

Na panelu Nastavení stupnice nebo Nastavení podstupnice zadejte tvar a zobrazení vybraného obložení. Nastavení se liší podle zvoleného typu prvku:

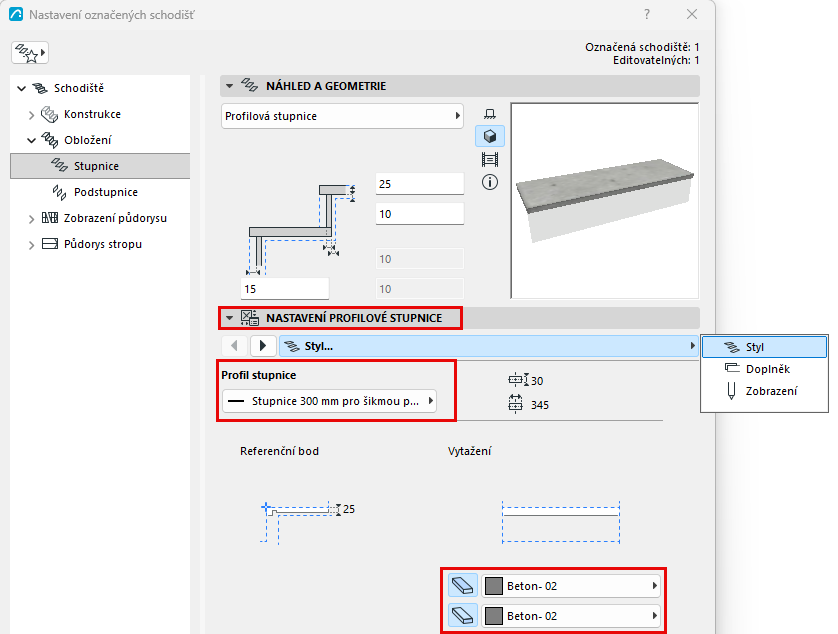

Obrázek 3. Výběr profilu a stavebního materiálu stupnice

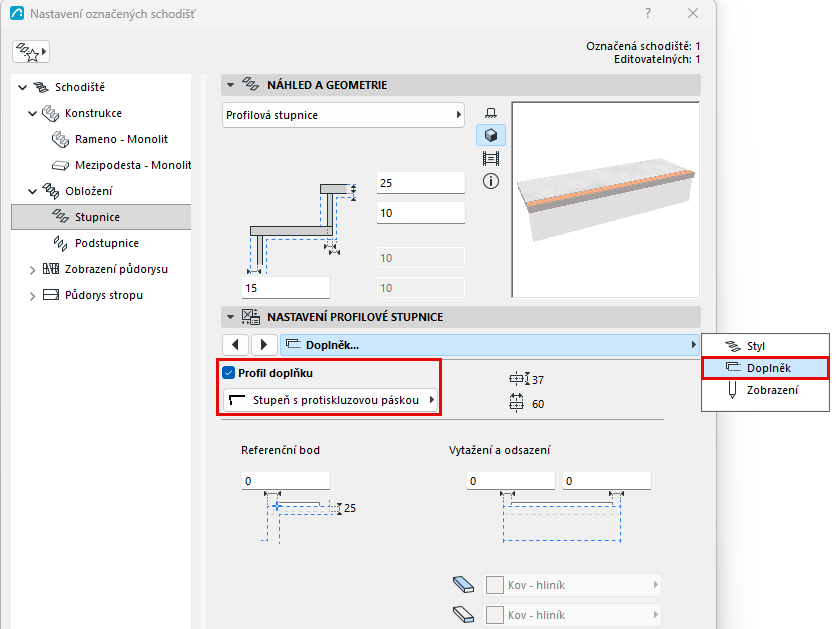

Obrázek 4. Výběr profilu samostatného doplňku stupnice

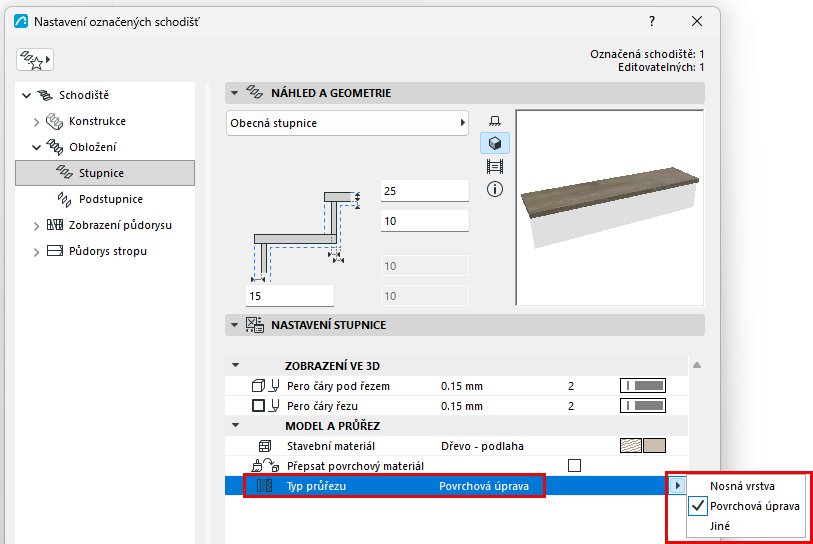

Definování komponentů jako Jádro/Povrch/Ostatní

V části Zobrazení v dialogovém okně Nastavení: nastavte komponenty jako Jádro/Povrch/Ostatní. (Chcete-li nastavit části samostatně, zrušte zaškrtnutí políčka "Jednotné typy komponentů".)

Definování typů komponentů tímto způsobem vám umožňuje řídit jejich zobrazení pomocí Částečného zobrazení konstrukce. Chcete-li například zobrazit koordinační zobrazení pouze pro konstrukci, zvolte v nastavení Částečného zobrazení konstrukce zobrazení "Pouze nosnou konstrukci". Tím se skryjí komponenty schodiště, které jsou definovány jako "Povrch" nebo "Ostatní".

Částečné zobrazení konstrukce komponentů schodiště je podporováno v zobrazeních založených na 3D modelu (např. v Řezech). V Půdorysech a Půdorysech podhledů se schodiště zobrazují jako symboly a nejsou Částečným zobrazením konstrukce ovlivněna.
Poznámka: U profilových komponentů nastavte jejich typ ve Správci profilů.


Úprava samostatné stupnice nebo podstupnice

Jednotlivé stupnice a podstupnice můžete upravovat v režimu úprav. Stupnice a podstupnice musíte upravovat samostatně.

Můžete upravit například tvar stupnic a podstupnic schodiště, které má ve své konstrukci zabudovanou polici.

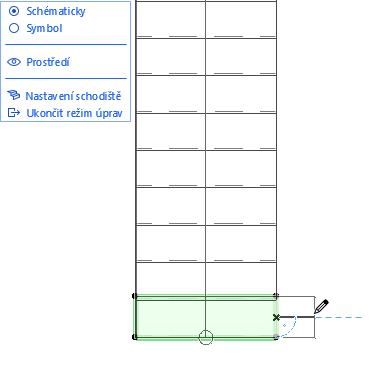

  1. Označte schodiště a spusťte režim úprav. V tomto případě použijte schématické zobrazení.

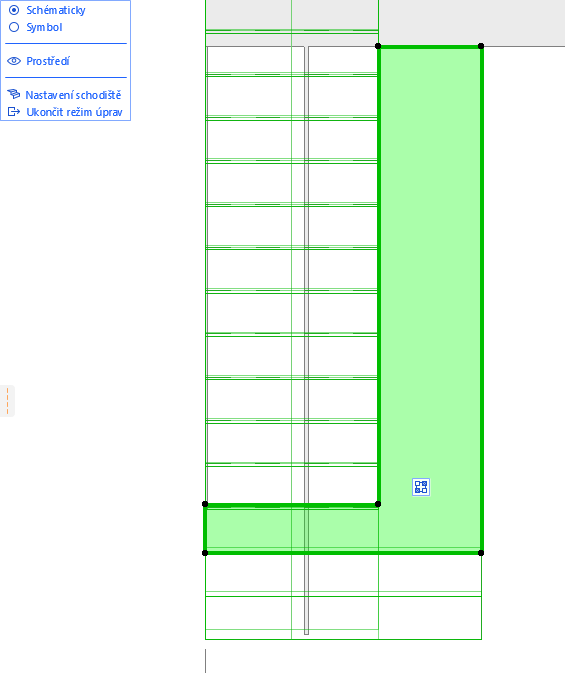

  2. Označte jednotlivé stupnice. Pomocí známých příkazů plovoucí paletky prvky upravte.

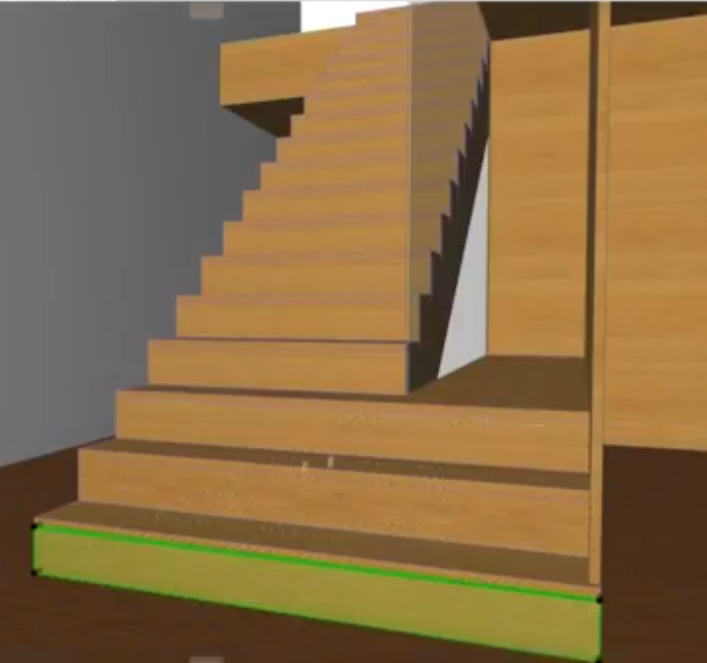

  3. Přepněte do 3D okna: Stále budete v režimu úprav.

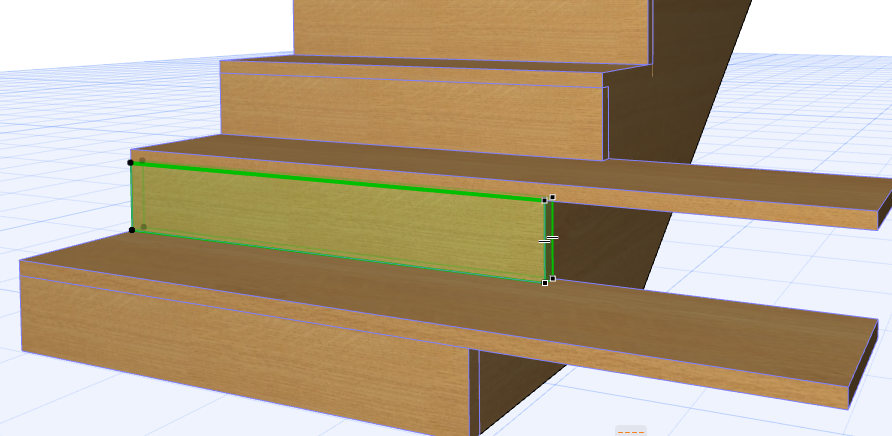

  4. Pokračujte v úpravách prvků schodiště - zde můžete upravit jednotlivé podstupnice.

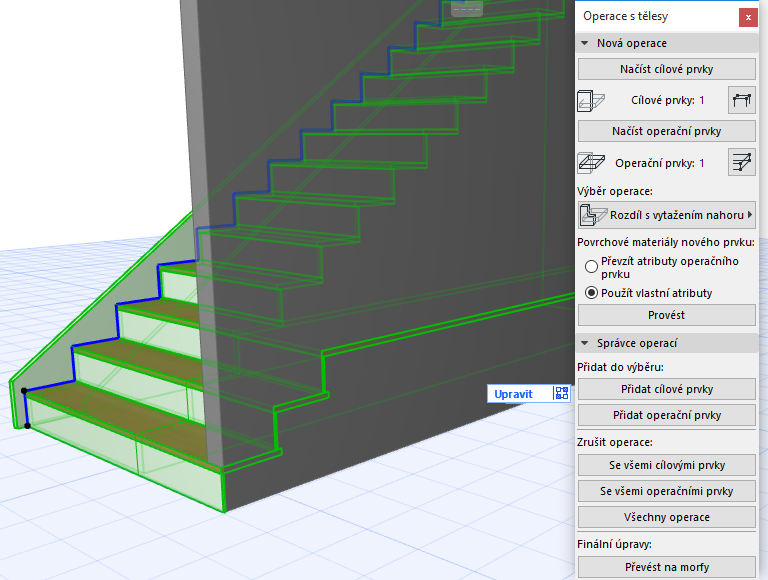

  5. Jakmile úpravu schodiště dokončíte, napojte na něj zdi pomocí operací s tělesy.


Nastavení vlastního segmentu stupnice: Přední, Zadní, Napravo, Nalevo

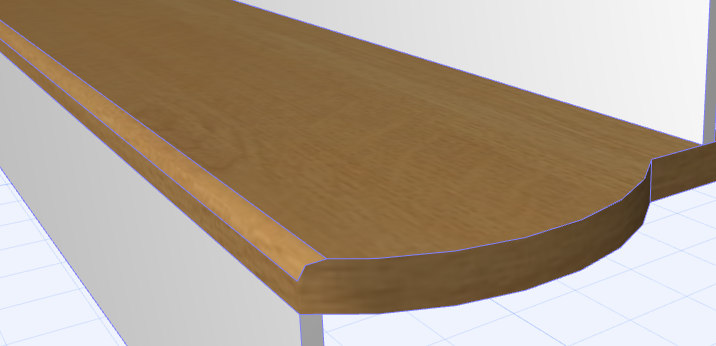

Pokud upravíte tvar stupnice, může nastat situace, kdy některé doplňky stupnice - například hrana stupnice - nový tvar nekopírují.



V takových případech můžete vybranou hranu nastavit jako přední, zadní, pravou nebo levou hranu standardní stupnice.

  1. Označte schodiště a spusťte režim úprav.
  2. Označte stupnici a klikněte na jeden z jeho bočních segmentů.
  3. V plovoucí paletce vyberte možnost Vlastní nastavení polygonu stupnice.

  4. Nastavte polygon jako “Přední”.
    Poznámka: Pokud chcete změnit všechny segmenty stupnice, vyberte z nabídky Použít změny na volbu Všechny segmenty.

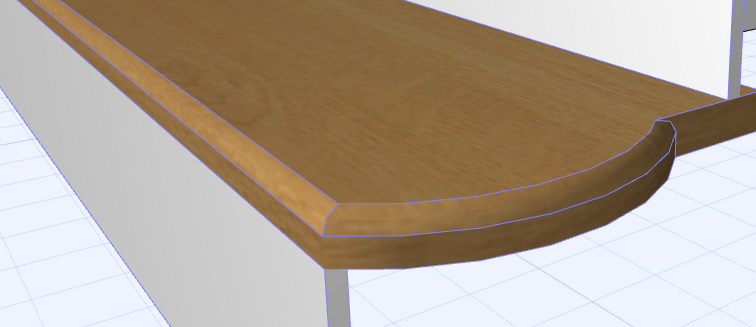

  5. Upravené segmenty schodnice se budou zobrazovat jako přední segmenty - včetně hrany stupnice.

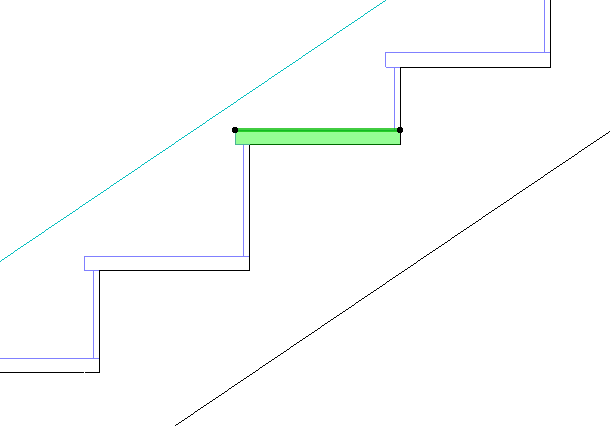

Úprava výšky samostatných podstupnic v režimu úprav (řez/pohled)

Pokud chcete upravit výšku vybraných podstupnic, použijte režim úprav v řezu nebo pohledu.

(Například při vynášení historických schodišť, která mají různé výšky stupňů.)

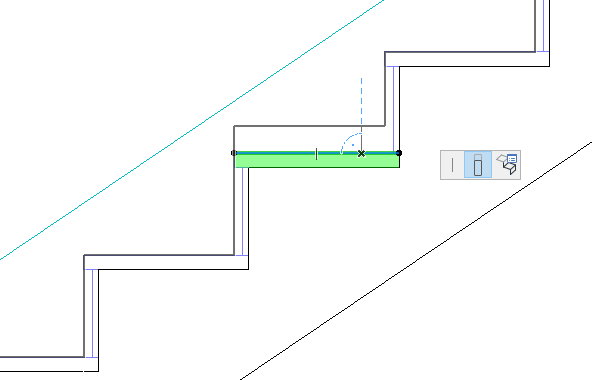

  1. Označte schodiště v okně řezu nebo pohledu a otevřete režim úprav.
  2. Označte stupnici.
  3. Přesuňte stupnici do požadované výšky.


Výška stupnice bude upravena. Změna má vliv na celý tvar schodiště (včetně napojených konstrukcí).



Skrytí libovolné hrany vybrané stupnice

Ve 2D můžete skrýt čáru vybrané stupnice. Například čáru stupnice v případech, kdy je poslední stupeň na stejné úrovni, jako deska podesty.

  1. Označte schodiště v půdorysu a otevřete režim úprav.
  2. Režim úprav musí být přepnutý do schématického zobrazení
  3. Označte stupnici a klikněte na jeden z jeho bočních segmentů.
  4. V plovoucí paletce vyberte možnost Vlastní nastavení polygonu stupnice.

  5. Klikněte na Skrýt segment.
    Poznámka: Pokud chcete skrýt všechny segmenty: Vyberte z nabídky Použít změny na volbu Všechny segmenty.
  6. Výsledek je vidět ve schématickém zobrazení.
