Konce a napojení schodiště

Schodiště nejsou asociativní k ostatním 3D prvkům. Schodiště k deskám nebo zdem připojte pomocí operací s tělesy.

Viz příklad zde: Operace s tělesy.

Nicméně v nastavení schodiště (konstrukce ramene):

  • můžete nastavit konce konstrukce schodiště
  • můžete vytvořit napojení mezi rameny a podestami schodiště. Jednomu schodiště můžete nastavit různá napojení.

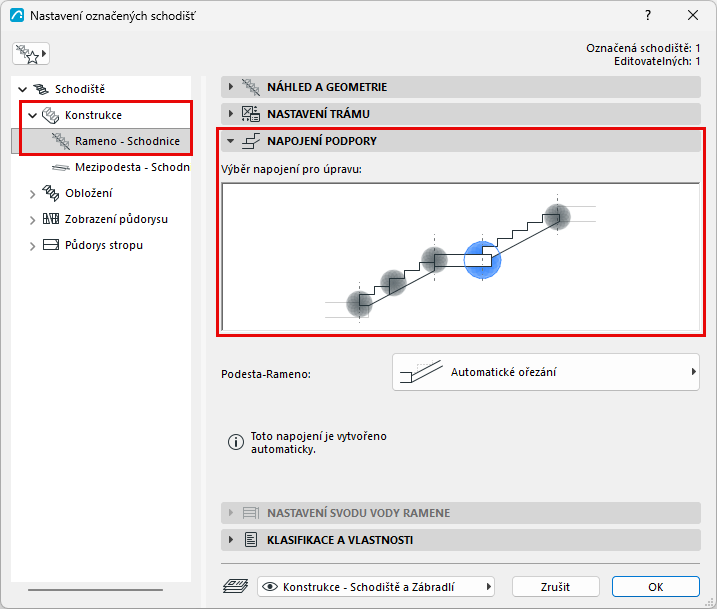

Konce a napojení konstrukce schodiště můžete nastavit na stránce Nastavení konstrukce ramene na panelu Napojení podpory. Tento panel je dostupný v nastavení schodiště (konstrukce ramene) i pro vybranou konstrukci ramene v režimu úprav.


  • Všechny konce a napojení ramen a podest schodiště nastavíte zde:
  • Rameno-Začátek
  • Rameno-Konec
  • Rameno-Podesta
  • Podesta-Rameno
  • Rameno-Rameno

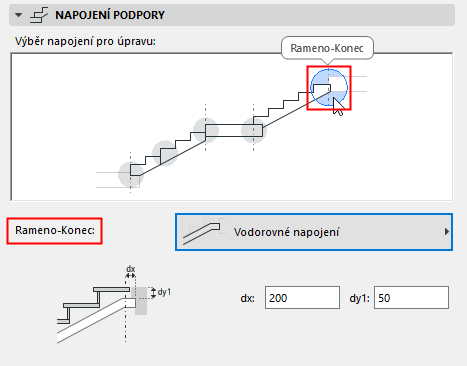

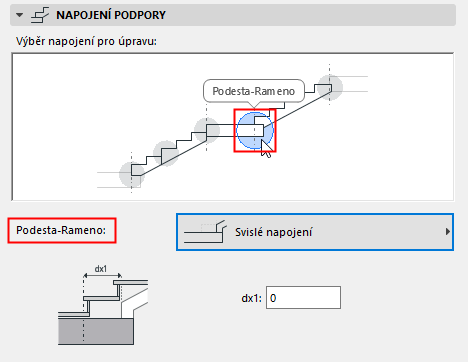

  • V náhledu klikněte na prvek napojení nebo konce schodiště, který chcete upravit.

    ConHoverClick.png   ConEnd.png

  • Z nabídky vyberte požadovaný typ napojení. Zde jsou dostupné přednastavené možnosti, které se liší podle typu konstrukce a napojení.
  • Automatická volba nevyžaduje žádná další nastavení.

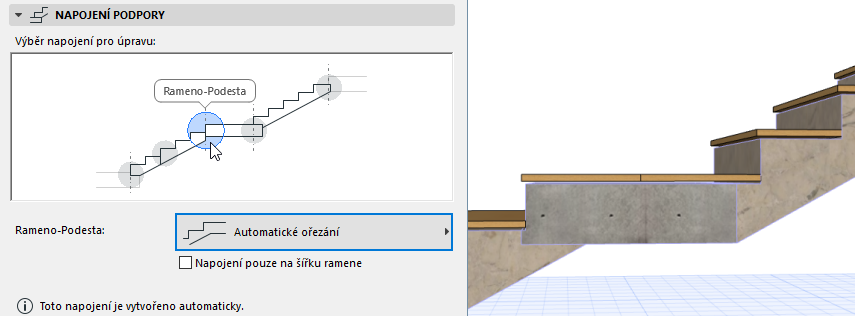

    Obrázek 1. Napojení Podesta-Rameno: Automatické ořezání

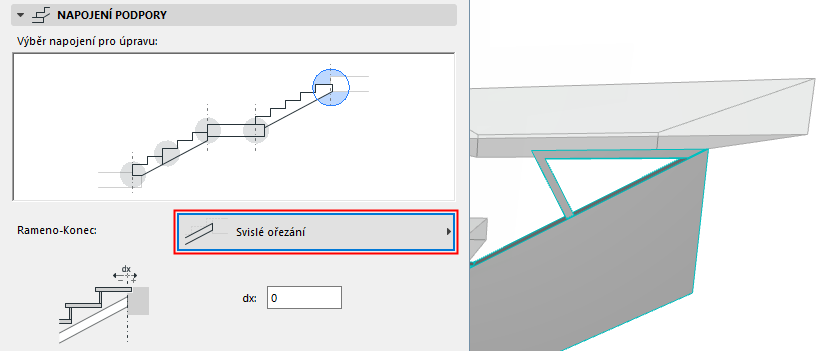

    Konce schodnice: Vodorovné a svislé

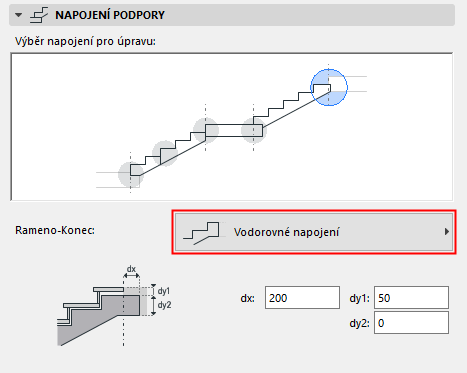

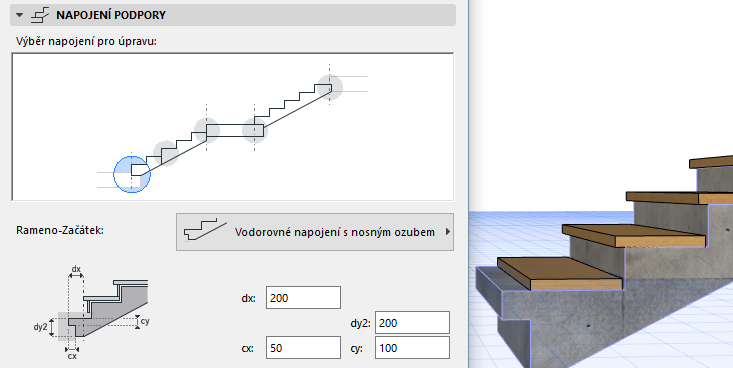

    Obrázek 2. Konec monolitického ramene: Vodorovné napojení s nosným ozubem

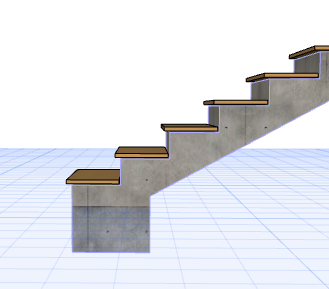

    VerticalEnd1.png     VerticalEnd2.png

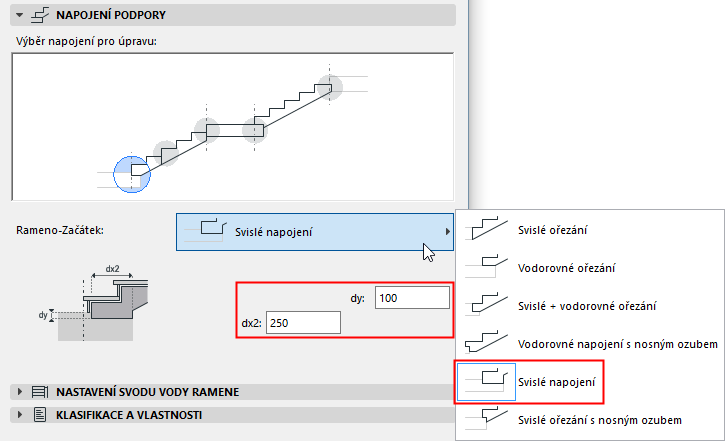

    Konec monolitického ramene: Nastavení svislého ořezání

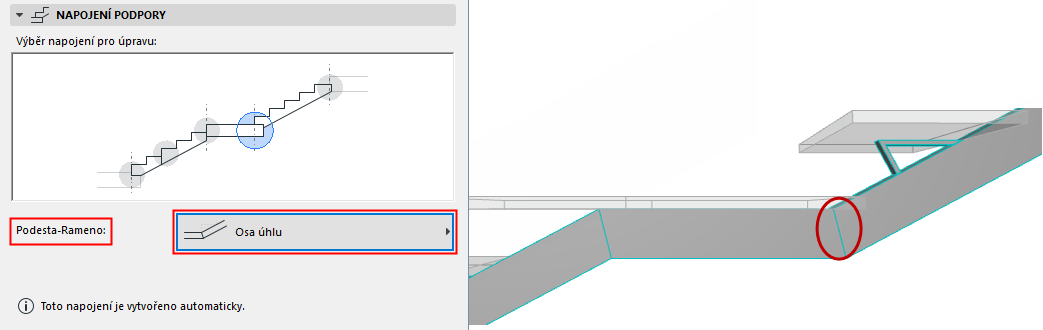

    Obrázek 3. Napojení Podesta-Rameno: Osa úhlu

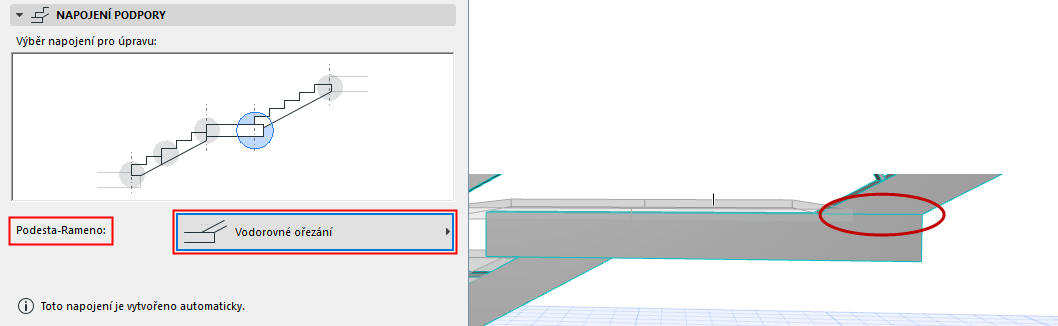

    Obrázek 4. Napojení Podesta-Rameno: Vodorovný

Pomocí následujících typů napojení vytvoříte prostor pro doplňující konstrukce (např. sloupy):

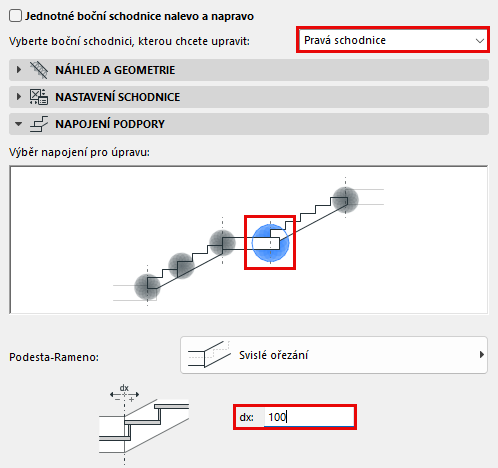

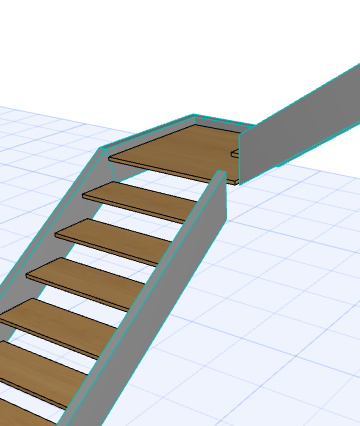

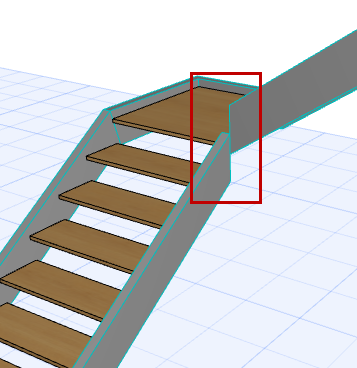

StringerConnection1.png StringerConnectionDialog.png StringerConnection2.png

Napojení bočních schodnic Rameno-Podesta: Nastavení mezery pomocí svislého ořezání
