Volby zobrazení modelu: Volby schodišť
Volby zobrazení modelu mají vliv na zobrazení schodiště ve 2D a 3D při práci i na výstupech. Určují úroveň detailů schodišť v řezech, pohledech a ve 3D i různé způsoby půdorysného zobrazení (půdorys nebo půdorys stropu).
Volby schodišť

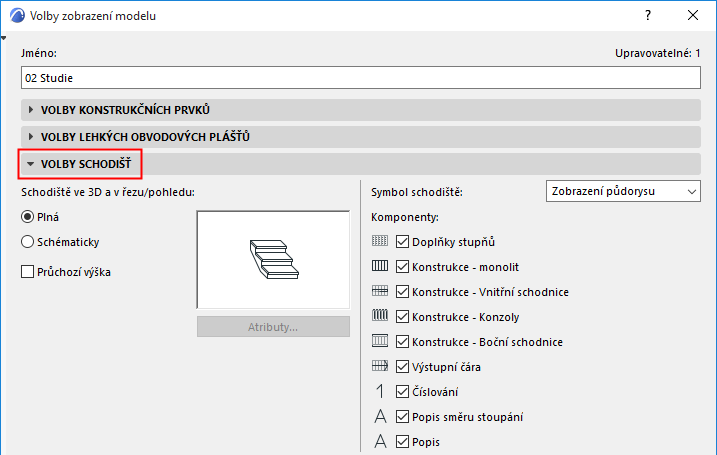

Panel najdete v menu Dokument > Zobrazení modelu > Volby zobrazení modelu.
Úroveň detailů schodiště ve 3D a v řezech
Jednou z voleb Plná nebo Schématicky nastavíte zobrazení schodišť v řezech/pohledech, ve 3D okně a 3D dokumentech (včetně režimu úprav).
- V plném zobrazení uvidíte kompletní schodiště: všechny 3D prvky budou zobrazené v plném detailu.
- Ve schématickém zobrazení bude zobrazena membrána kopírující horní povrch stupňů.

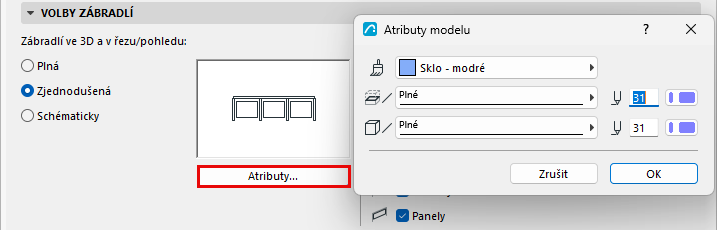

- Schématicky: Klikněte na tlačítko Atributy a nastavte povrchový materiál a čáry, kterými budou schodiště zobrazena ve 3D a v řezech.
- Průchozí výška: Použijte, pokud chcete zapnout nebo vypnout zobrazení průchozí výšky ve 3D a v řezech.
Symbol schodiště: Vyberte půdorysné zobrazení nebo půdorys stropu

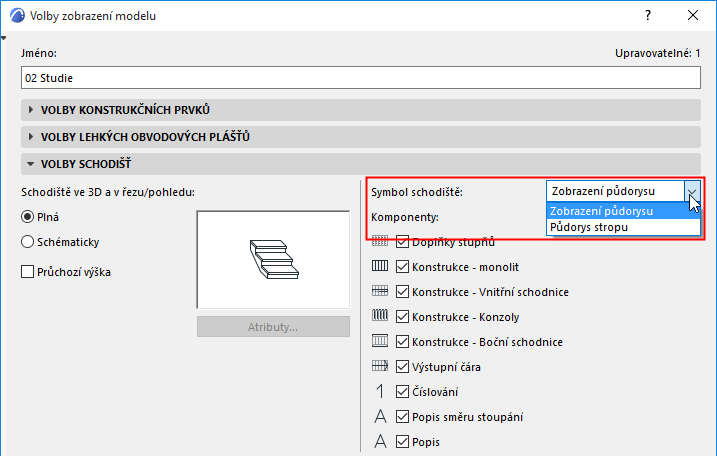

Touto volbou nastavíte půdorysný symbol schodiště: pro “Zobrazení půdorysu” nebo “Půdorys stropu”.
Každé schodiště (ve vlastním okně nastavení) má pro každý z těchto způsobů zobrazení jednu skupinu nastavení. Ve volbách zobrazení modelu (Půdorysný symbol schodiště) můžete určit, která z těchto skupin nastavení bude použita.
Viz také Zobrazení půdorysu/Půdorys stropu (nastavení Schodiště).
Zobrazení/skrytí prvků symbolu schodiště (dle Voleb zobrazení modelu)

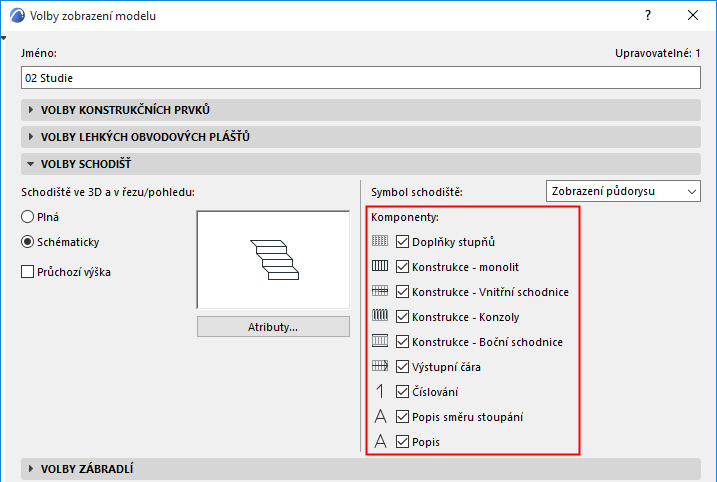

Pomocí zaškrtávacích polí (Volby zobrazení modelu > Volby schodišť) můžete na úrovni zobrazení modelu rozhodnout, které položky budou zobrazené v symbolech schodišť.
Toto nastavení můžete přepsat ve vlastním nastavení každého schodiště.
Viz Nastavení schodiště: Prvky symbolu.
Chcete-li doladit zobrazení symbolu, přejděte do Voleb zobrazení modelu a použijte panel „Úroveň detailů symbolů schodišť a zábradlí“.
Volby zobrazení modelu pro Schodiště: Příklady
Volby zobrazení modelu umožňují flexibilní nastavení půdorysných zobrazení schodišť pro různá zobrazení modelu.

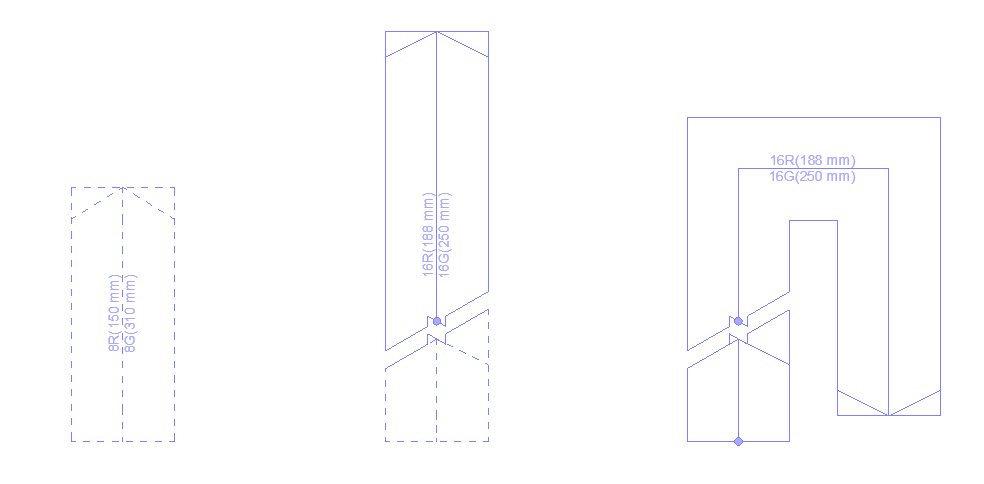

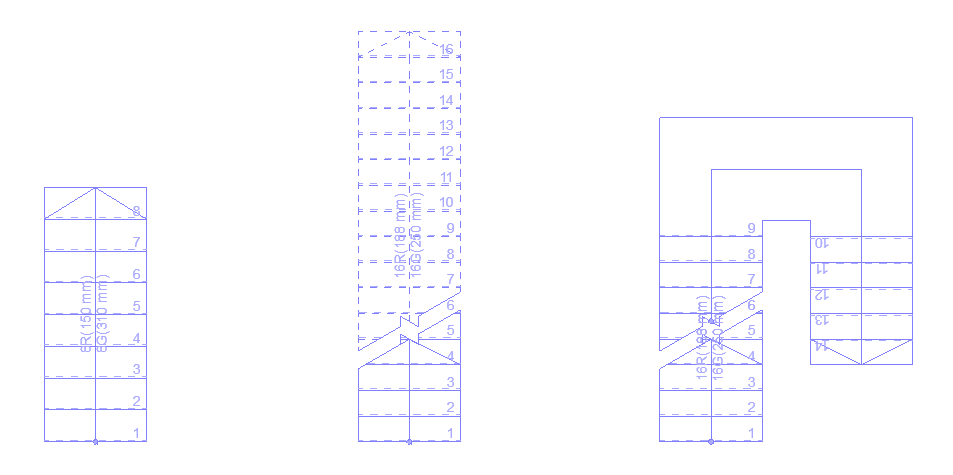

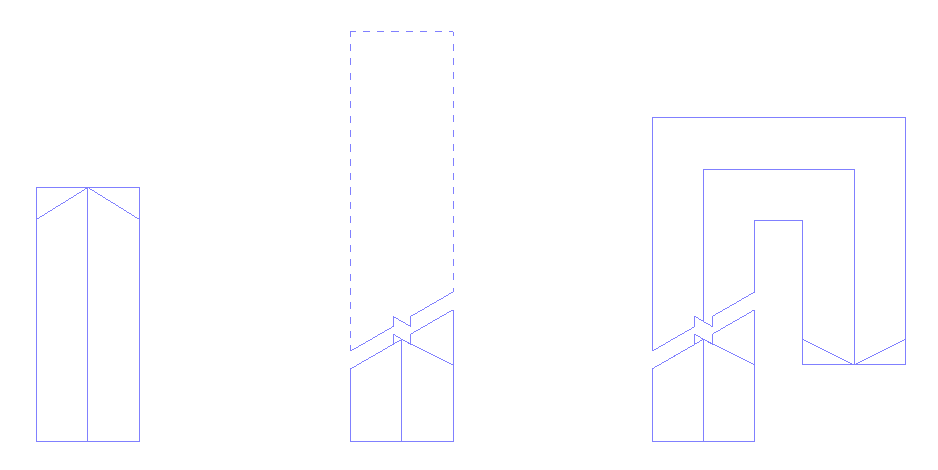

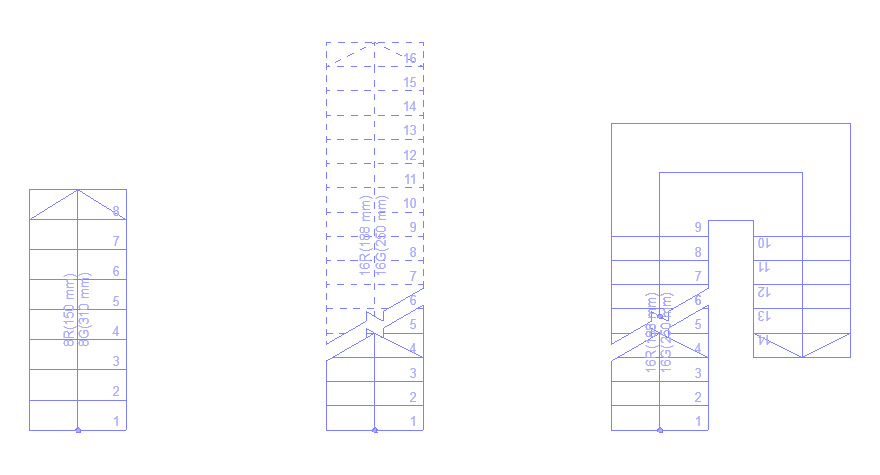

Následující tři schodiště jsou zobrazeny v různých měřítkách. Zleva: Vstupní schodiště; schodiště mezi podlažími a schodiště ve schodišťovém prostoru.
