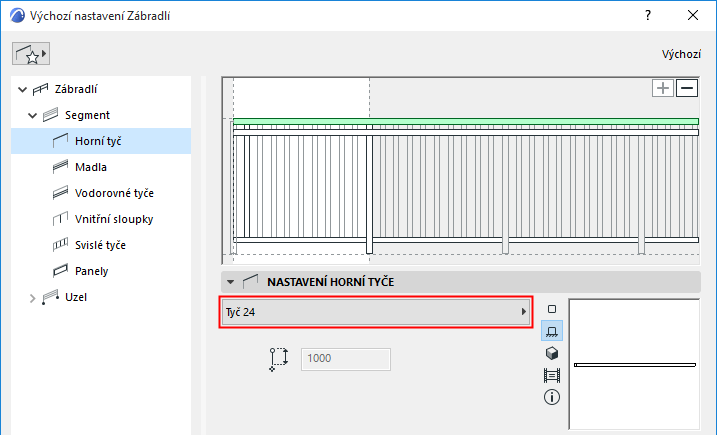

Nastavení horní tyče (nástroj Zábradlí)

Na horní hraně každého segmentu je umístěná horní tyč: Výškové umístění horní tyče tedy odpovídá výšce segmentu (z nastavení segmentu. Viz Výška segmentu a vodorovné odsazení .)

V nastavení horní tyče výšku segmentu nelze upravovat.

Na každém segmentu můžete přidat maximálně jednu horní tyč. (Přidáte ji tlačítkem Plus.)

Vyberte GDL prvek horní tyče, nebo z nabídky vyberte volbu Neviditelná (pokud fyzicky horní tyč vytvořit nechcete).

GDL prvky nastavíte na panelu níže. Viz Nastavení prvku zábradlí (horní tyč/madlo/vodorovná tyč).

Zešikmení nebo zkosení zábradlí v režimu úprav

1. V režimu úprav označte horní tyč.

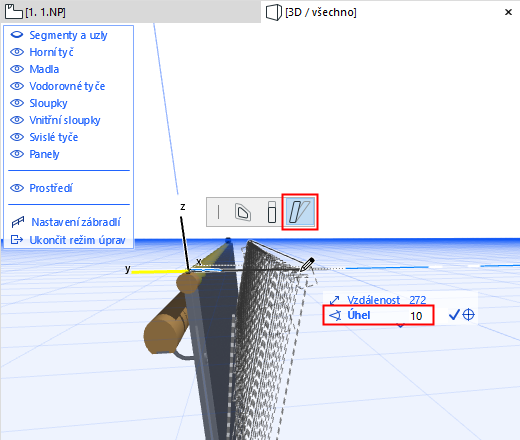

2. V plovoucí paletce klikněte na příkaz Upravit úhel a nastavte sklon graficky.





Celý segment zábradlí se přizpůsobí - výsledek je stejný, jako při změně sklonu segmentu.

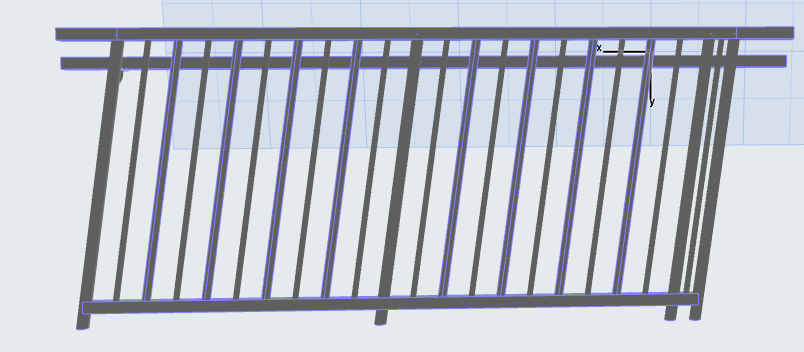

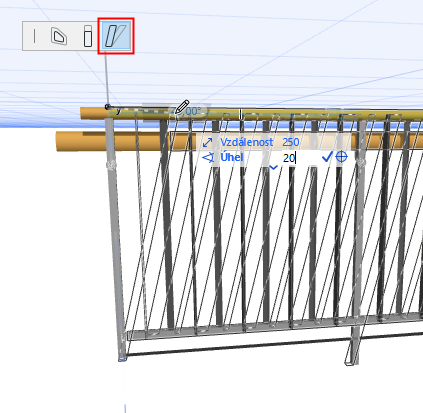

Stejně tak můžete zábradlí graficky zkosit: označte horní tyč v režimu úprav a použijte úpravu úhlu podél svislé roviny.
