Nastavení uzlu (nástroj Zábradlí)
Uzly jsou body, které oddělují segmenty zábradlí (jako body lomené čáry).

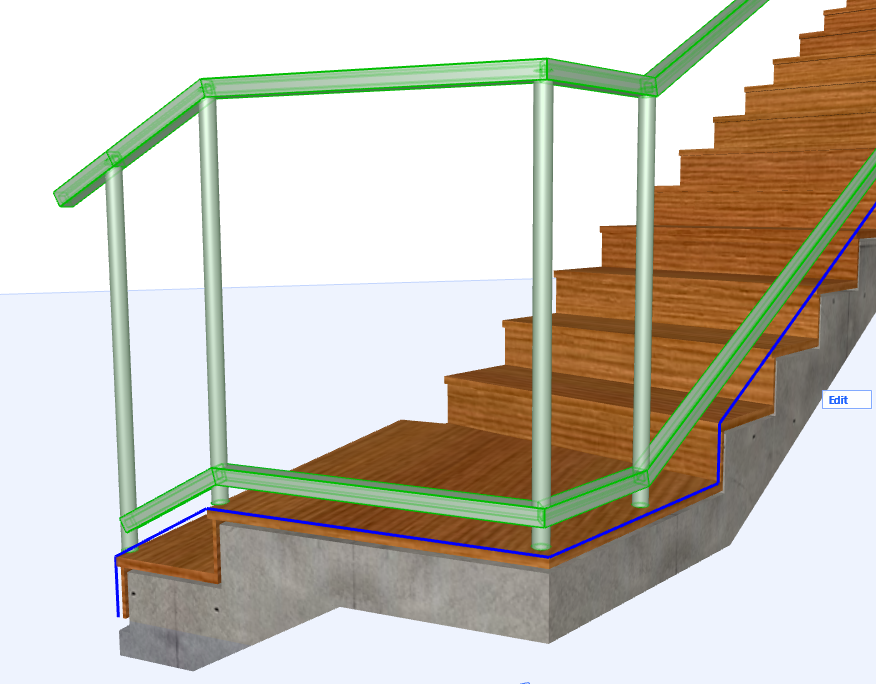

Na každém uzlu je jeden či více sloupků.

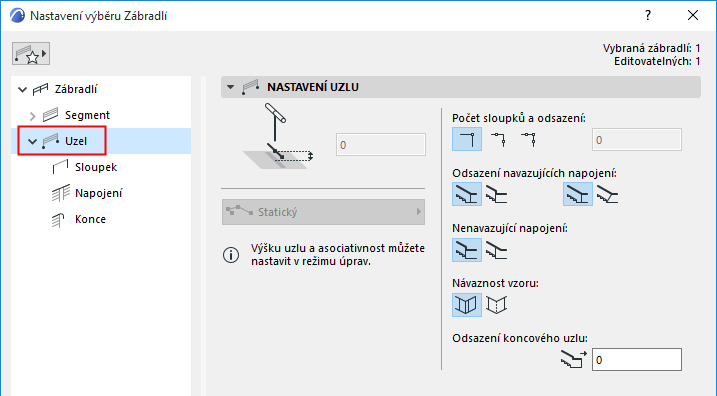

Na stránce uzlů v nastavení zábradlí můžete definovat počet a umístění sloupků na uzlech a způsob napojení dvou segmentů, které se v uzlu potkávají.
Dostupné pouze v režimu úprav.

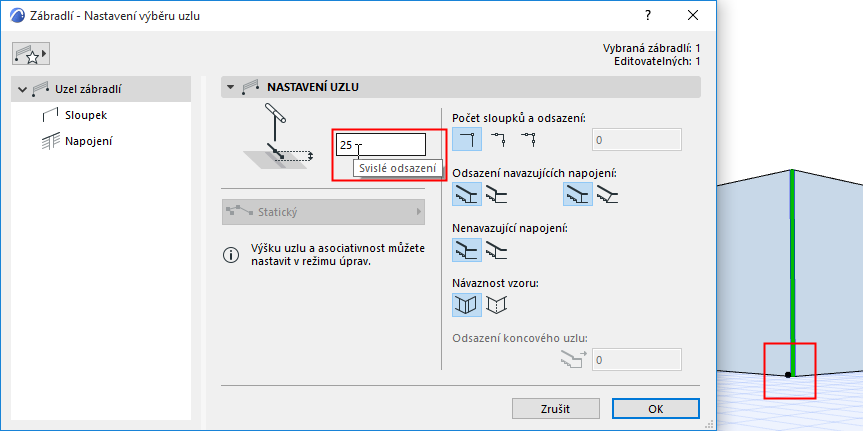

Můžete nastavit výšku (svislé odsazení) uzlů (má smysl u statických uzlů).

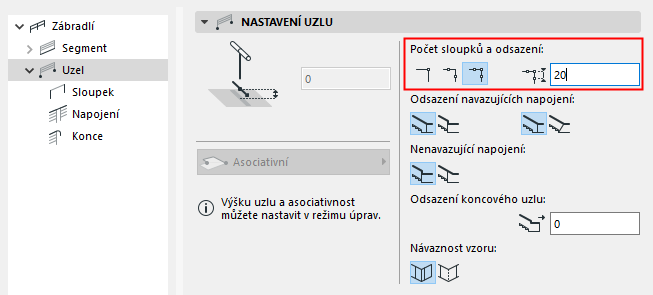

Počet sloupků na uzlu; Odsazení od uzlu
Nastavte počet sloupků na každému uzlu (jeden sloupek na uzlu, dva sloupky po stranách uzlu nebo všechny tři sloupky).

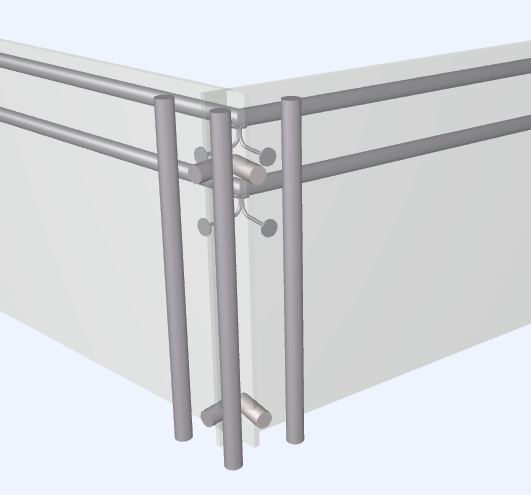

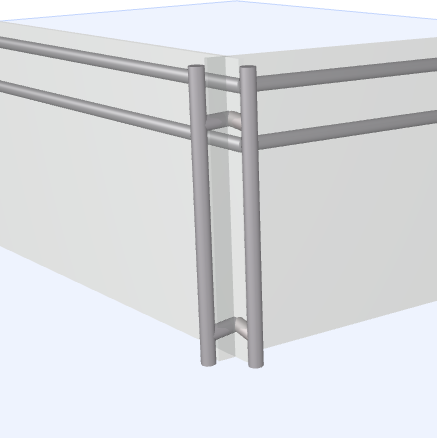

Uzel se dvěma sloupky a uzel se třemi sloupky
Pokud má uzel víc jak jeden sloupek, nastavte pro každý sloupek odsazení od uzlu.
Plynulé ( navazující) napojení - odsazení sloupku
Tato volba má smysl u sloupků, na kterých se napojují dva tečné segmenty zábradlí.
- Upravte umístění sloupku výběrem možnosti automaticky nebo ručně pro odsazení napojení (první dvojice ikon)

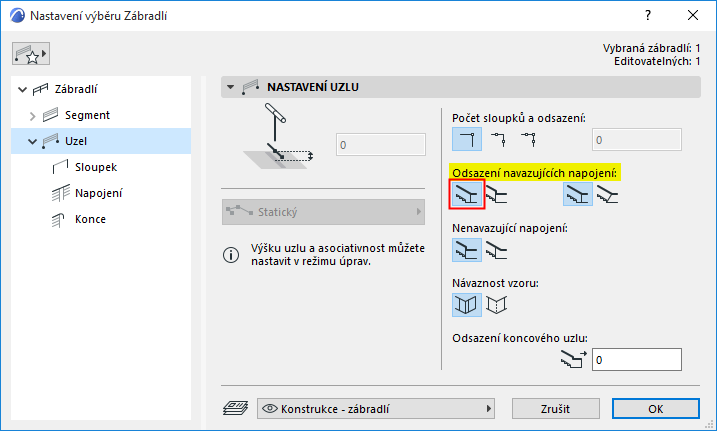

- Automaticky: Sloupek je automaticky posunut.
Plynulé navazující napojení: Automatické posunutí sloupku

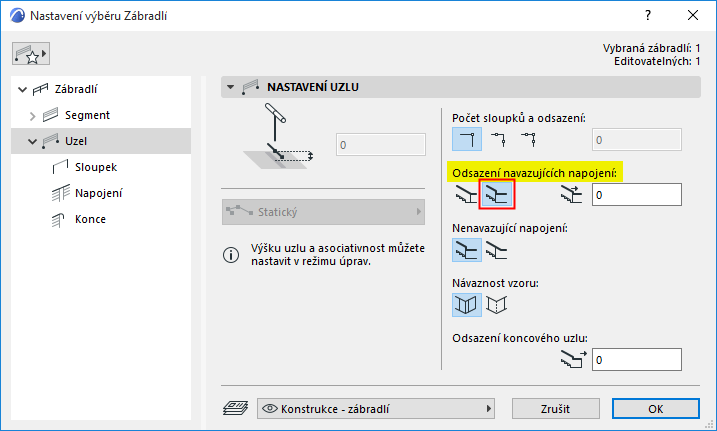

Pro sloupek v napojení můžete dále určit, zda bude svislý nebo šikmý. (druhá z dvojicí ikon)
- Ručně : Pozici sloupku určíte zadáním hodnoty odsazení
Plynulé navazující napojení: Ruční odsazení sloupku

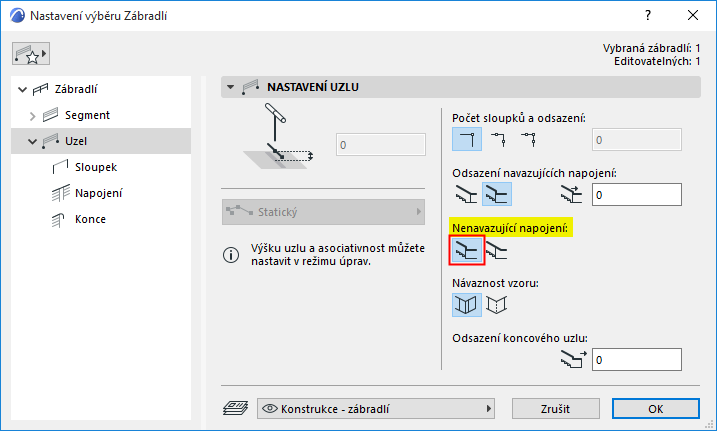

Segmenty v nenavazujících napojeních
Platí pro dva segmenty zábradlí, které mají různou výšku, a spojují se v uzlu pod určitým úhlem.
Pomocí dvojice ikon vyberte, jak se segmenty napojí: buďto v uzlu zůstanou “zalomené”, nebo se jejich geometrie přizpůsobí a napojí v bodě za uzlem.

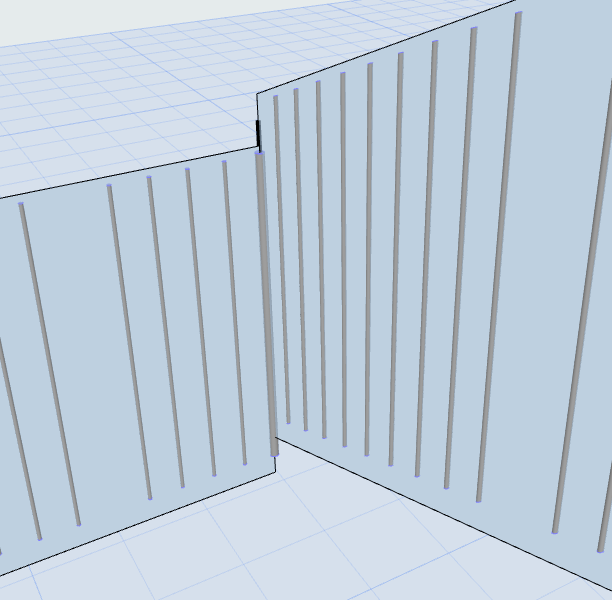

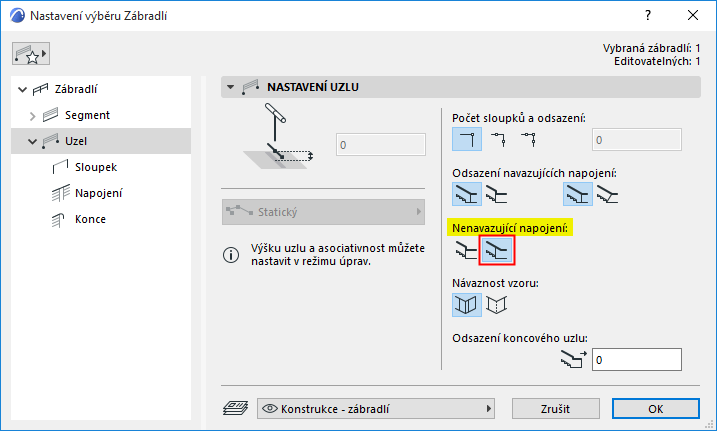

Zalomení v nenavazujícím napojení

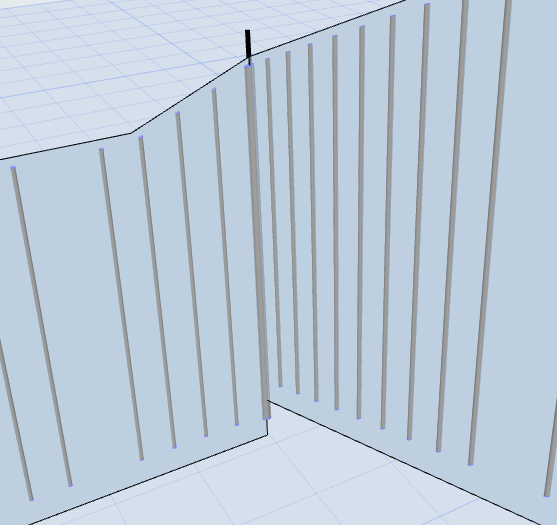

Upravení výšky segmentu v nenavazujícím napojení
V případě potřeby zadejte odsazení pro koncové uzly zábradlí. (Volba odsadí konce z obou stran referenční čáry.)

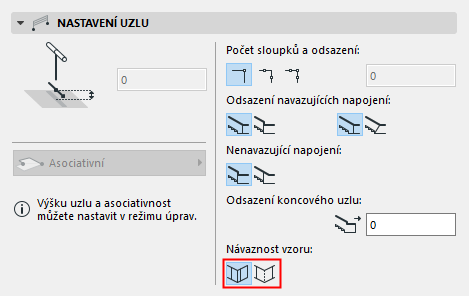

Sousední segmenty mají stejný vzor: vyberte, jestli má vzor skončit na sloupku a začít znovu, nebo má pokračovat bez přerušení.
Více informací o nastavení vzoru zábradlí najdete výše: Editor vzoru (nastavení nástroje Zábradlí).
V uzlech: Ukončit v segmentu nebo navázat vzor
