Konce zábradlí (horní tyč, madlo, vodorovná tyč)
Každý typ tyče (horní tyč, madlo, vodorovné tyče) může být na konci prodloužený.

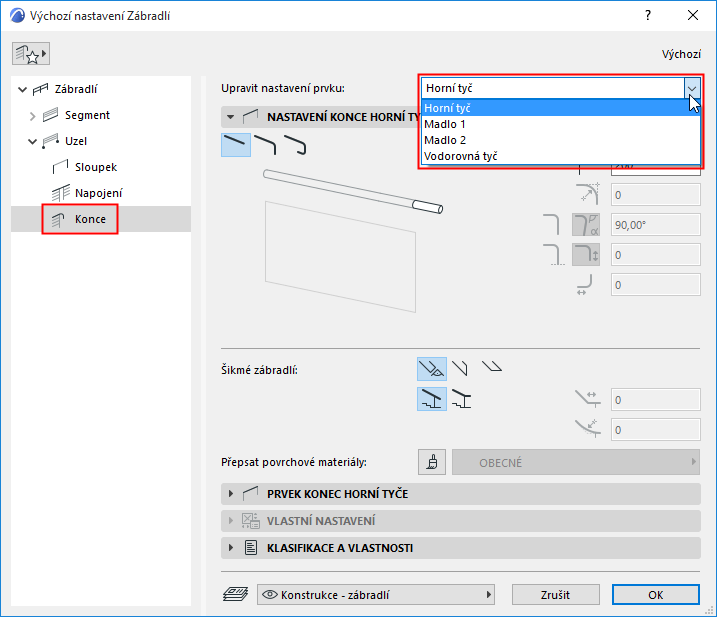

V nastavení zábradlí (stránka Konce) můžete nastavit parametry konce každého typu (vybraný typ z nabídky) tyče samostatně:
Nastavení geometrie konců tyčí

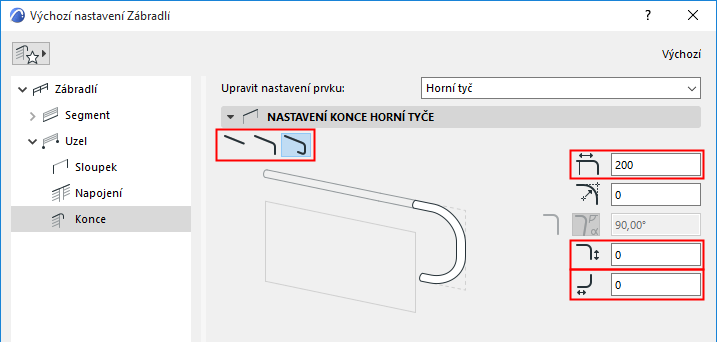

Konce tyčí jsou tvořené prodloužením ve formě jednoduchého prodloužení, zalomení nebo uzavřeného konce.
V nastavení konce vyberte požadovaný typ. Délky prodloužení nastavíte napravo.
Note:
- Pokud nechcete konec s prodloužením, nastavte délku 0.
- Jednoduché tyče můžou mít pouze jednoduché konce.
- Zdvojená madla: Pokud chcete madlo spojit s jeho dvojčetem na druhé straně, použijte čtvrtou možnost.
Úprava konců tyčí
Nastavení konce je použité na oba konce tyče (horní tyč/madlo), oba konce lze následně upravit samostatně v režimu úprav.

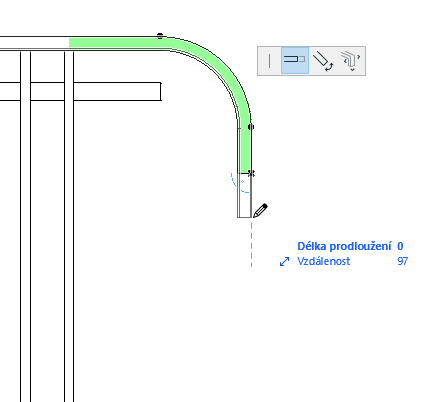

- Označené konce můžete v režimu úprav upravit pomocí aktivních bodů délky, poloměru a/nebo úhlu. Pokud má uzel více možností úprav, objeví se plovoucí paletka a v ní dostupné možnosti:

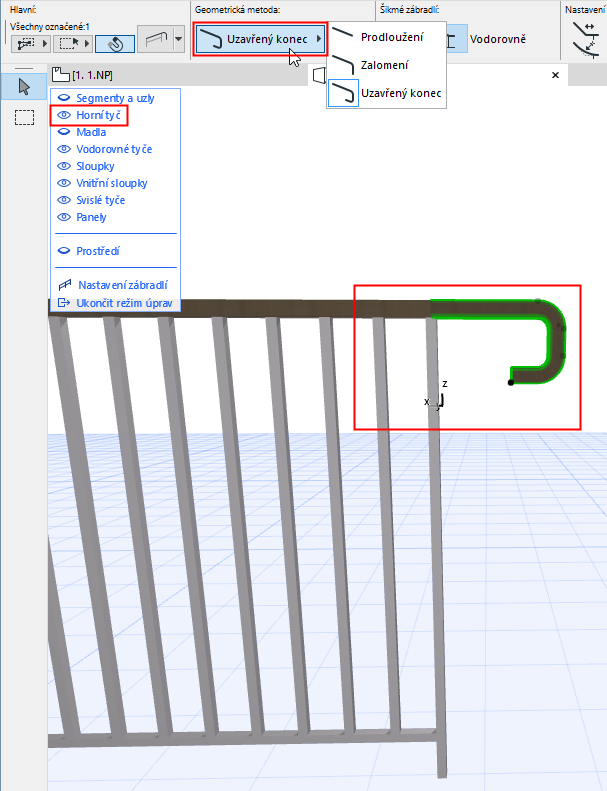

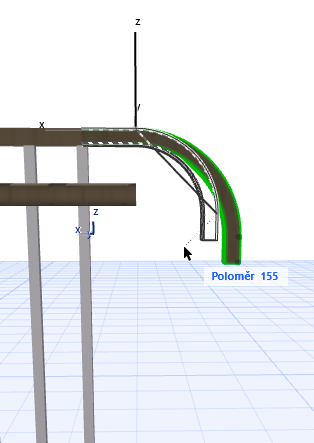

Grafická úprava konce tyče ve 3D a v řezu
- Nastavení libovolného označeného konce tyče můžete upravit v Infopaletce nebo v okně nastavení konce.
Šikmé zábradlí: Geometrie konce

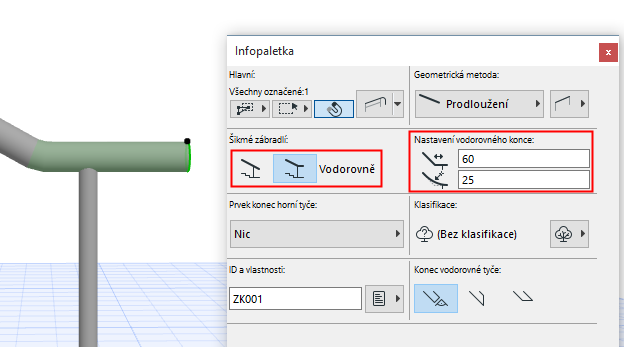

Vyberte v Infopaletce nebo v nastavení zábradlí tvar konce šikmého zábradlí: kolmo, svisle nebo vodorovně .

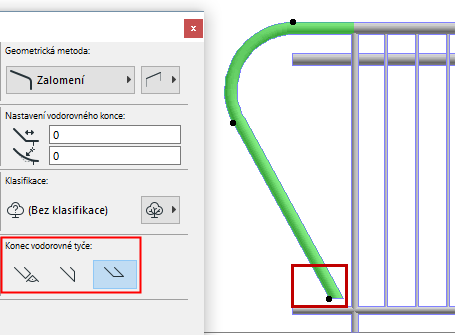

Konec šikmého zábradlí: Ve směru segmentu nebo vodorovně
- Použijte tuto volbu, pokud chcete ukončit šikmé zábradlí vodorovným segmentem.
- Zadejte délku přidaného segmentu a případné zaoblení.
Přepsání povrchových materiálů
Prvek konce zábradlí můžete zobrazit s jiným povrchovým materiálem.
Přidání prvku konce na konec tyče

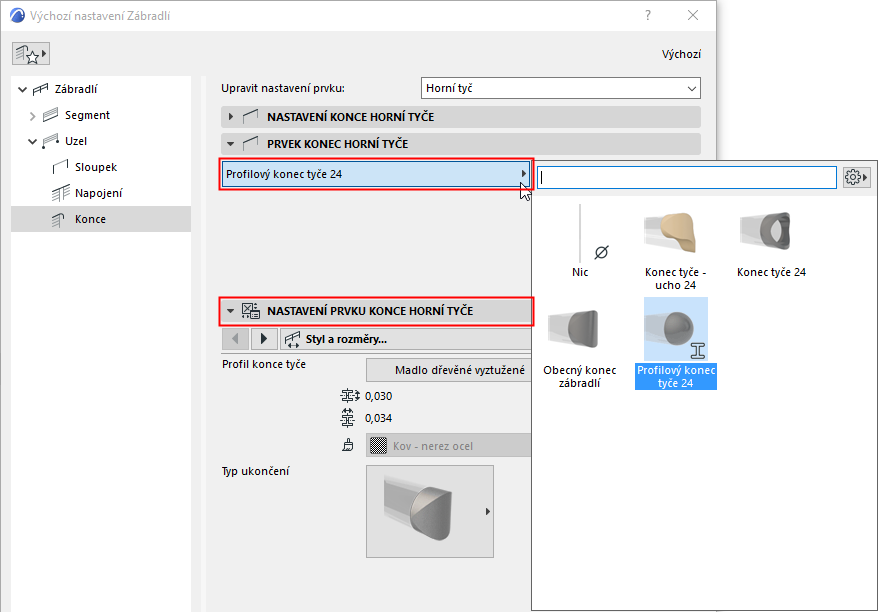

Prvek konce je připojen k prodloužení segmentu tyče zábradlí.
