Základní úpravy morfu: Zaoblení/zkosení morfu

Ve 2D i 3D oknech můžete hrany a vrcholy morfů zaoblit nebo zkosit.

Všimněte si, že operace zaoblení nebo zkosení vytvoří na upravovaném morfu další stěny. Tyto nové stěny vždy "zdědí" povrchový materiál původního morfu.

Zaoblení/zkosení vrcholu morfu

  1. Označte morf a vyvolejte plovoucí paletku kliknutím ne jeden z jeho vrcholů.
  2. Vyberte příkaz zaoblit/zkosit vrcholy a podle potřeby upravte nastavení.

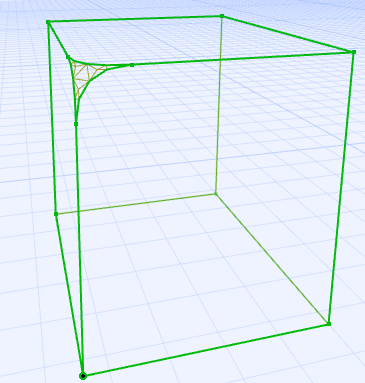

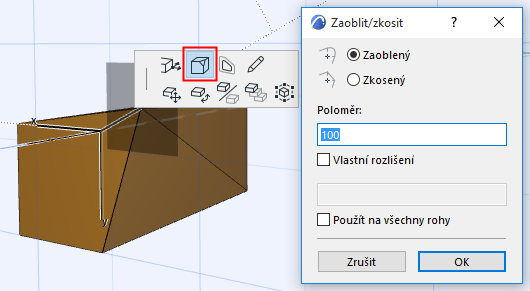

    ChamferCorner1.png     ChamferCorner2.png

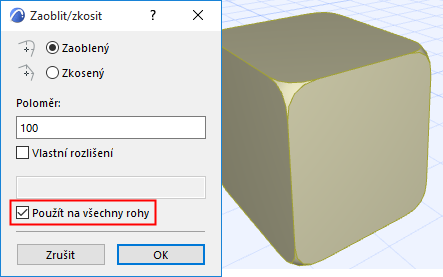

Zaškrtněte políčko, pokud chcete zaoblit/zkosit všechny vrcholy:



Zaoblení/zkosení hran morfu

  1. Kliknutím na hranu označeného morfu vyvolejte plovoucí paletku (nebo na jednu nebo více označených hran morfu).
  2. Vyberte příkaz zaoblit/zkosit hrany a podle potřeby upravte nastavení.

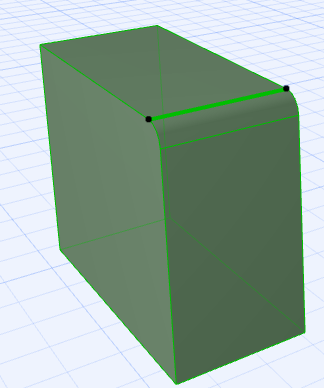

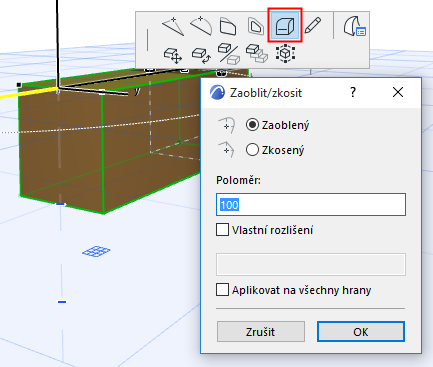

    FilletEdge1.png     FilletEdge2.png

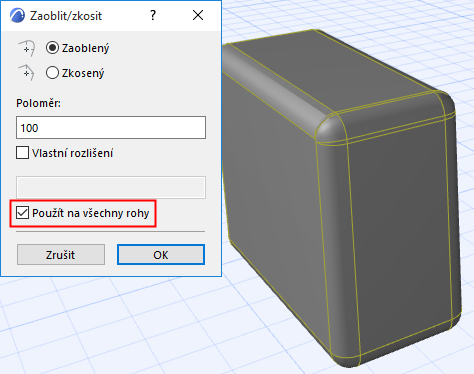

Pokud jste označili celý morf, můžete zaškrtnutím políčka zaoblit/zkosit všechny hrany:



Vlastní rozlišení zaoblení

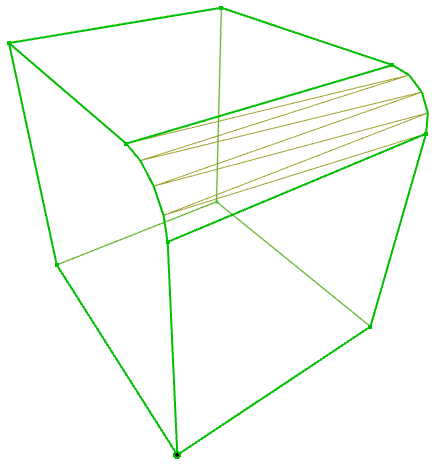

Výchozí hodnota rozlišení zaoblení je nastavena na 4 (nejlépe je to vidět v drátěném modelu):

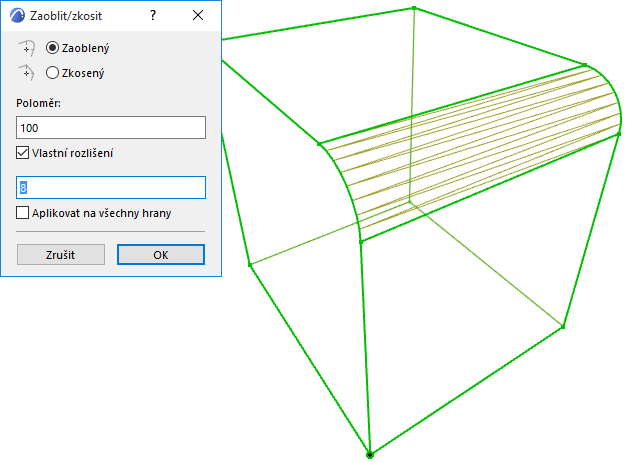

Chcete-li získat jiné výsledky, upravte hodnotu rozlišení zaoblení nahoru nebo dolů:
