Nastavení struktury sloupu / segmentu

Vyberte sloup nebo segment sloupu.

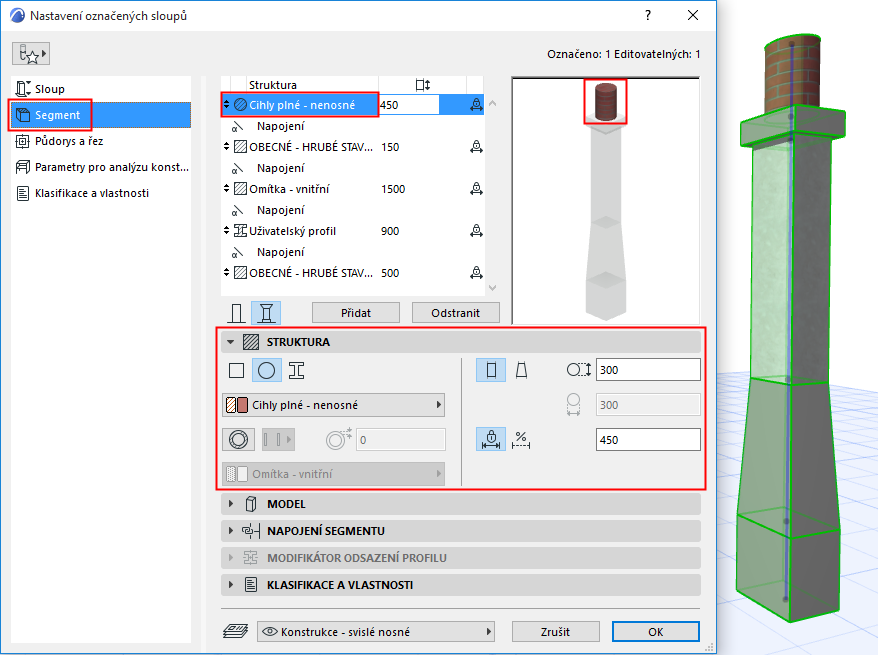

V záložce Struktura v okně nastavení sloupu (na stránce Segment) nastavte vlastnosti konstrukce a délku segmentů (pevná nebo flexibilní).

Pokud je vybraný jeden ze segmentů: tyto volby jsou dostupné také v režimu úprav sloupu.

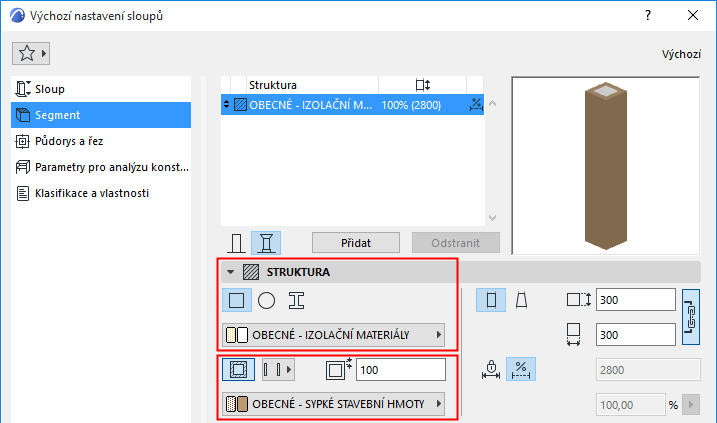

Průřez

Klikněte na ikonu a zvolte průřez segmentu.

Pro Obdélníkový nebo Kruhový sloup:

Pro Profilový sloup:

z nabídky vyberte vlastní profil.
Poznámka: V této nabídce jsou zobrazeny pouze profily, které mají v nastavení “použít pro” zapnutý sloup. Profily můžete nastavit v menu Volby > Atributy prvků > Správce profilů.

Pro každý z vybraných segmentů: Délka může být pevná nebo flexibilní - požadovanou možnost vyberte kliknutím na ikonu v záložce Struktura.

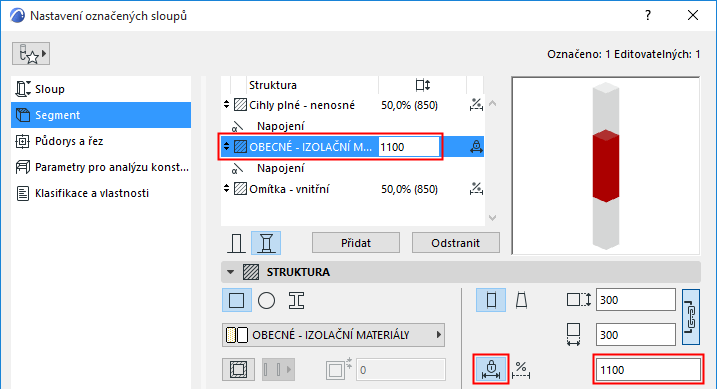

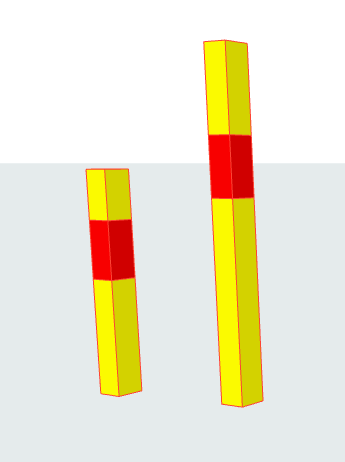

Segmenty s pevnou délkou: Zadejte hodnotu délky. I v případě, že se sloup natáhne, tato délka zůstane nezměněná. (Délku vybraného segmentu můžete zadat také v seznamu segmentů.)

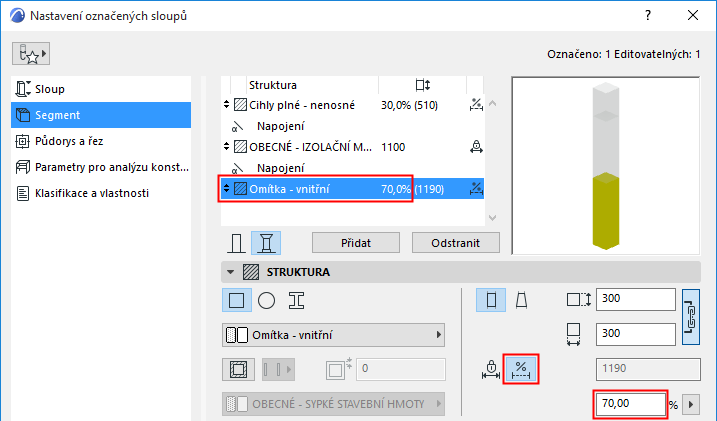

Segmenty s flexibilní délkou: Délku definujte jako procento celkové délky všech flexibilních segmentů. (Součet délek všech flexibilních segmentů bude vždy 100%.) V případě, že sloup natáhnete, délka segmentu se automaticky upraví.

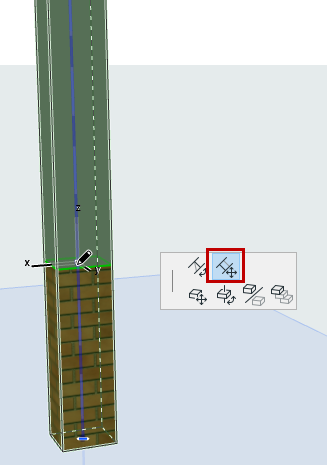

Ve 3D okně vyberte sloup.
Klikněte na uzel napojení (na referenční čáře sloupu).
Z plovoucí paletky vyberte Přesunout napojení segmentů a upravte délku segmentu.
Poznámka: Pokud přetáhnete vybraný uzel na sousední uzel napojení, segment se odstraní.
