Vytváření vlastních prvků

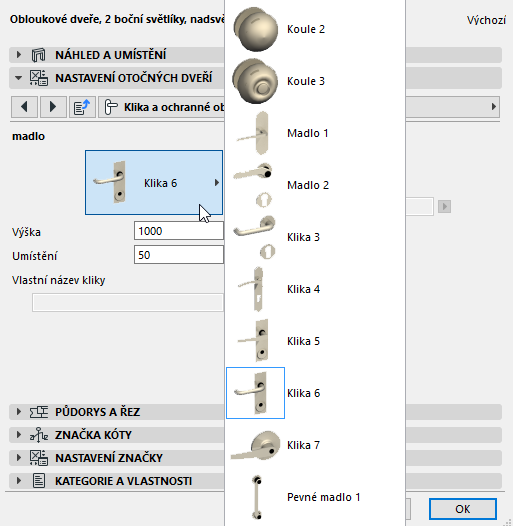

Dveře/okna a hierarchické prvky návrhu (lehký obvodový plášť, schodiště, zábradlí) jsou GDL objekty s mnoha možnostmi nastavení parametrů. Například dveře v knihovně projektu nabízejí široký výběr dveřních křídel a klik:
Nicméně ani tyto prvky nemusí být při navrhování dostačující - v projektu byste chtěli použít jinou kliku, která není ve vaší knihovně. V takovém případě můžete kliku vymodelovat a uložit ji jako knihovní prvek, který nadefinujete jako vlastní komponent (například klika dveří) a můžete jej pak použít u vložených dveří.

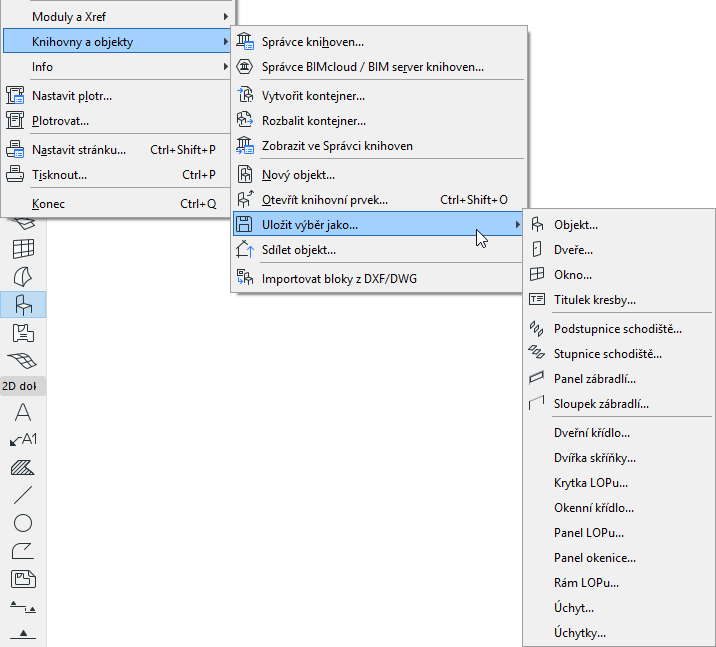

Dostupné vlastní typy prvků jsou vypsány v menu Soubor > Knihovny a objekty > Uložit výběr jako:
Například můžete desku uložit jako vlastní dveřní křídlo. Výsledný GDL objekt je uložen jako dveřní křídlo ve vložených knihovnách projektu. Všechny dveře, které mají křídlo, můžou toto vlastní křídlo použít.
- Při použití vlastního komponentu jej program v případě potřeby automaticky přizpůsobí velikosti. Například můžete vytvořit vlastní typ dveřního panelu s rozměry 1000 x 2000 mm. Pokud máte dveře s rozměry 800 x 2000 mm s šířkou zárubní 50 mm na všech stranách, dveřní křídlo změní svou velikost na 700 x 1950 mm. Program natáhne/zmenší všechny části vlastního dveřního křídla proporcionálně podle této velikosti.
- Automatické přizpůsobení velikosti NEJDE použít u vlastních prvků uložených jako prvky schodiště a zábradlí. Rozměry prvků schodišť a zábradlí musí být přesně takové, jaké chcete použít v projektu.
